Автоматизация арматуры: этапы внедрения

» alt=»» loading=»lazy»>

Введение

Перевод запорно-регулирующих механизмов на автономный режим работы позволяет кардинально изменить подход к управлению потоками рабочих сред. Комплексная автоматизация арматуры обеспечивает точную координацию инженерных сетей, исключает аварийные ситуации и снижает нагрузку на линейный персонал. В этой статье мы подробно разберем ключевые этапы внедрения интеллектуальных решений, которые помогают оптимизировать расходы и повысить общую рентабельность производства.

Что такое автоматизация трубопроводной арматуры и зачем она вашему бизнесу

В современных реалиях промышленный сектор уже невозможно представить без внедрения умных технологий. Автоматизация процессов управления потоками жидких и газообразных сред — это переход от механического вращения штурвалов к использованию интеллектуальных исполнительных механизмов. Вместо того чтобы отправлять оператора для перекрытия задвижки на удаленный участок, предприятие доверяет эту задачу электронике.

Основные бизнес-задачи, которые решает модернизация

Перевод запорных и регулирующих устройств на автономный режим работы необходим для достижения нескольких стратегических целей:

• Контроль параметров в реальном времени. Датчики мгновенно фиксируют положение диска или клина, передавая точную информацию на пульт диспетчера.
• Безопасность персонала и защита окружающей среды. В случае аварии или резкого скачка давления автоматические системы перекрывают опасный участок за доли секунды, исключая утечку токсичных или горючих материалов.
• Стабилизация качества продукции. Точное дозирование и плавное регулирование потока обеспечивают строгое соблюдение регламента технологического процесса.

Для B2B-сегмента это решение способствует снижению издержек. Снижается объем брака, минимизируются риски простоев из-за поломок оборудования, а высвободившиеся ресурсы рабочих мест можно перенаправить на более сложные и интеллектуальные задачи внутри компании.

Этап 1 Аудит действующей системы и подбор приводной техники под техзадание

Любая масштабная модернизация на предприятии начинается со сбора исходных данных. Нельзя просто купить первый попавшийся электропривод и установить его на работающий трубопровод. Первоначальный технический анализ позволяет оценить текущее состояние объектов, выявить узкие места и сформировать фундамент для будущего проекта.

Что включает в себя предпроектный аудит

Начальный этап требует от инженеров детального изучения существующих мощностей. Специалисты проводят комплексное обследование оборудования на рабочих местах, которое включает в себя несколько критически важных шагов:

• Проверка механической части установленной запорной арматуры, а также оценка степени её износа и плавности хода.
• Изучение параметров проводящей среды (давление, температура, вязкость, агрессивность химического состава).
• Анализ доступных источников энергии на объекте — наличие стабильного электропитания или линий сжатого воздуха.
• Определение условий эксплуатации (температурный режим цеха или улицы, уровень влажности, взрывоопасность зоны).

» alt=»» loading=»lazy»>

Критерии выбора исполнительных механизмов

На основе собранной информации формируется подробное техническое задание (ТЗ) и осуществляется подбор приводной техники. В зависимости от специфики производства выбор падает на один из трех типов устройств:

Грамотный подбор оборудования на этом шаге защищает компанию от лишних затрат. Он исключает покупку неоправданно дорогих агрегатов с избыточной мощностью и предотвращает аварии, которые могут возникнуть из-за нехватки крутящего момента привода в критический момент.

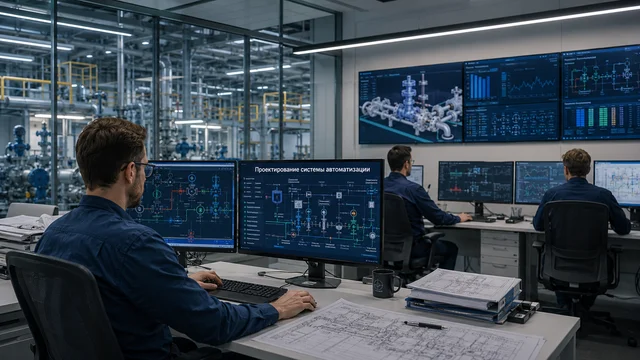

Этап 2 Проектирование узлов автоматизации и интеграция в существующую АСУ ТП

После завершения аудита и утверждения технического задания начинается один из самых ответственных этапов внедрения — проектирование. На этой стадии разрозненные элементы запорных механизмов и приводной техники увязываются в единый комплекс, способный работать согласованно в рамках всего предприятия.

Создание проектных решений и конструкторская документация

Проектирование узлов автоматизации включает в себя детальную проработку как механической, так и электронной составляющей будущей системы. Специалисты разрабатывают комплекс графических и текстовых материалов:

• Чертежи переходных элементов (адаптеров, кронштейнов и удлинителей штоков) для стыковки приводов с арматурой.
• Принципиальные технологические и кабельные схемы подключения исполнительных механизмов.
• Спецификации материалов, шкафов управления, датчиков положения и промежуточных реле.
• Расчеты нагрузок на существующие электрические и пневматические магистрали завода.

Интеграция в цифровую экосистему предприятия

Современные требования к производству исключают создание изолированных систем. Новое оборудование должно беспрепятственно обмениваться данными с верхним уровнем управления — автоматизированной системой управления технологическим процессом (АСУ ТП).

Для реализации этой задачи инженеры закладывают в проект использование стандартных промышленных протоколов передачи данных (таких как Modbus, Profibus или HART). Это позволяет оператору удаленно менять режимы работы, отслеживать точное положение задвижек в виде понятной графики на мнемосхемах диспетчера, а также своевременно получать информацию о неисправностях или перегрузках оборудования.

Тщательная разработка проекта на данном этапе помогает минимизировать ошибки при монтаже и гарантирует, что новые элементы управления производственными потоками органично впишутся в архитектуру предприятия без остановки смежных технологических линий.

» alt=»» loading=»lazy»>

Этап 3 Поставка сертифицированного оборудования и сборка на объекте

Когда проектные решения утверждены, наступает этап материального воплощения системы. Для стабильной работы опасных производственных объектов крайне важно использовать только проверенные компоненты. Поставка оборудования и его последующая агрегатация — это фундамент физической надежности всего комплекса.

Требования к комплектации и сертификации

Промышленные условия эксплуатации предъявляют жесткие требования к качеству поставляемых изделий. Ведущие производители арматурных узлов и приводной техники обязательно сопровождают свою продукцию полным пакетом разрешительной документации. Комплектация оборудования включает проверку следующих параметров:

• Наличие действующих сертификатов соответствия требованиям ГОСТ и профильных технических регламентов (например, ТР ТС о безопасности оборудования для работы во взрывоопасных средах).
• Соответствие материалов корпуса и уплотнений (нержавеющая сталь, специальные сплавы, полимеры) заявленной химической агрессивности и температуре рабочей среды.
• Паспорта изделий с отметками заводских испытаний на герметичность и прочность под давлением.

Сборка и агрегатирование узлов

Процесс сборки представляет собой соединение исполнительного механизма (привода) с телом запорной или регулирующей арматуры. Чаще всего эта операция выполняется в условиях специализированного сервисного центра или непосредственно на монтажной площадке завода.

Специалисты осуществляют механическую стыковку через заложенные в проекте переходные элементы, выставляют концевые выключатели крайних положений («открыто»/«закрыто») и монтируют навесное оборудование: позиционеры, соленоидные клапаны, фильтры-стабилизаторы воздуха. Проведение этих операций до непосредственной врезки в трубопровод позволяет минимизировать риски брака и существенно ускоряет последующие строительные работы на объекте.

Этап 4 Монтаж шефмонтаж и пусконаладочные работы под ключ

Качественное инженерное сопровождение на стадии установки — залог долговечности всей запорно-регулирующей системы. Даже самое дорогое и современное оборудование не покажет заявленной эффективности, если при его монтаже или подключении были допущены технологические отклонения.

Организация монтажных работ и шефмонтаж

В зависимости от условий контракта и кадровых ресурсов заказчика, установка готовых узлов может выполняться силами привлеченных специалистов или штатными рабочими предприятия под строгим контролем представителей инжиниринговой компании (шефмонтаж). На этом подэтапе выполняются следующие операции:

• Интеграция собранной арматуры в существующую трубопроводную линию с проведением необходимых сварочных и фланцевых крепежных работ.
• Прокладка силовых и сигнальных кабельных трасс, подключение линий подачи сжатого воздуха для пневматических исполнительных механизмов.
• Контроль соблюдения соосности валов привода и регулирующего органа во избежание повышенного механического износа деталей.

» alt=»» loading=»lazy»>

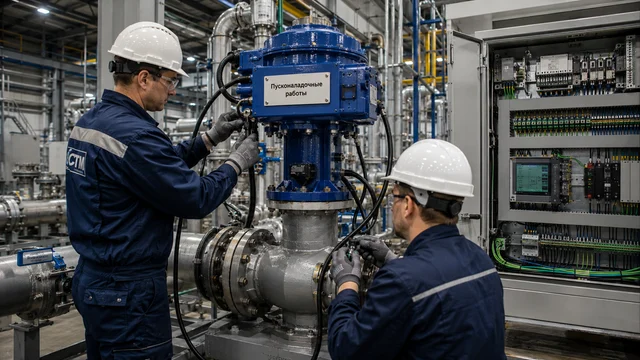

Пусконаладочные работы и первичные настройки

После завершения физической установки наступает время пусконаладки. Это комплекс мероприятий, направленный на перевод смонтированных узлов из статичного состояния в рабочее:

1. Проверка герметичности всех соединений, уплотнений и подводящих магистралей под рабочим давлением среды.
2. Настройка концевых выключателей и выключателей крутящего момента привода, чтобы исключить деформацию внутренних элементов арматуры при полном закрытии или открытии.
3. Калибровка позиционеров и датчиков обратной связи для обеспечения строгого соответствия управляющего сигнала и реального угла поворота или хода штока.

Все результаты выполненных проверок фиксируются в специальных актах, подтверждающих готовность оборудования к безопасной эксплуатации.

Этап 5 Программирование контроллеров и финальное тестирование системы

Когда все исполнительные механизмы закреплены на своих местах и подключены к кабельным линиям, наступает завершающий этап автоматизации комплекса. Аппаратную часть необходимо наделить логикой работы , которая заставит отдельные задвижки и клапаны функционировать как единый, слаженный организм.

Разработка и отладка программного обеспечения

На этом шаге специалисты по автоматизации приступают к программированию промышленных логических контроллеров (ПЛК), выступающих «мозгом» технологического процесса. Инженеры переводят требования утвержденных алгоритмов на язык программных кодов, решая комплекс ключевых задач:

• Создание логики автоматического переключения режимов работы в зависимости от изменения внешних параметров (давления, расхода, температуры).
• Разработка защитных блокировок, которые мгновенно сработают при возникновении внештатных или аварийных ситуаций, предотвращая поломку оборудования.

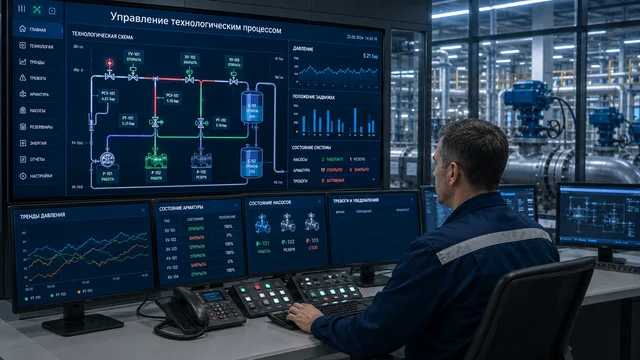

• Настройка интерфейса оператора (SCADA-системы) с выводом всей необходимой информации на экраны диспетчерского пульта.

» alt=»» loading=»lazy»>

Комплексное тестирование и сдача в эксплуатацию

Финальное тестирование — это жесткий экзамен для всей созданной инфраструктуры. Оно проводится в несколько этапов, чтобы полностью исключить скрытые дефекты:

Сначала выполняются автономные тесты программных модулей «на сухую», без подачи реальной среды в трубопровод. Проверяется правильность прохождения сигналов от контроллера к приводам арматуры и обратно. Специалисты имитируют критические ошибки, отслеживая корректность реакции автоматики.

Затем наступает этап комплексного испытания под нагрузкой в реальных эксплуатационных условиях. Система должна стабильно отработать заданное регламентом время, демонстрируя высокую точность позиционирования регулирующих органов и мгновенный отклик на команды управления. Только после успешного завершения этого цикла автоматизированный комплекс официально передается заказчику для постоянного использования.

» alt=»» loading=»lazy»>

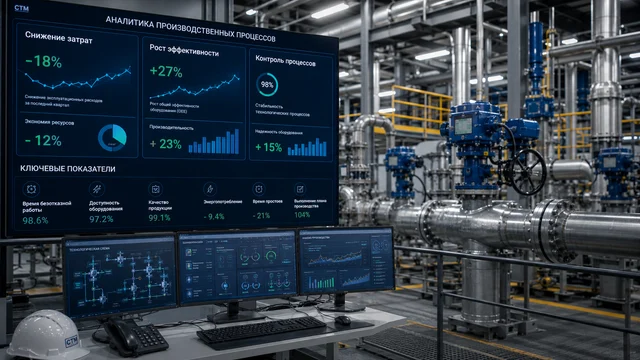

Экономический эффект сколько экономит автоматизация арматуры в промышленности

Для любого коммерческого предприятия главным критерием успешности модернизации является окупаемость инвестиций. Перевод трубопроводных систем на автоматическое управление требует определенных финансовых вложений на этапе проектирования и закупки оборудования, однако в среднесрочной перспективе эти затраты превращаются в стабильный источник экономии.

Основные статьи снижения издержек

Внедрение интеллектуальных приводных механизмов позволяет оптимизировать бюджет компании по нескольким ключевым направлениям:

• Сокращение потерь сырья и готовых материалов. Высокая точность позиционирования регулирующего органа исключает перерасход рабочей среды, снижает объемы брака и стабилизирует качество выпускаемой продукции.
• Оптимизация затрат на оплату труда. Автоматизация процессов снимает необходимость постоянного присутствия персонала на удаленных или опасных участках. Один диспетчер за пультом может эффективно контролировать состояние сотен единиц арматуры, что позволяет перераспределить человеческие ресурсы для решения других важных задач.
• Снижение расходов на ремонт и обслуживание. Системы непрерывного контроля отслеживают крутящий момент и положение задвижек в реальном времени. Это позволяет выявлять заклинивания или износ деталей на ранней стадии, предотвращая дорогостоящие аварии и продлевая общий срок эксплуатации технологических линий.

Пример расчета окупаемости проекта

Ниже представлена обобщенная структура перераспределения расходов и финансовой выгоды предприятия после перехода от ручного управления к автоматизированному комплексу:

Практический опыт реализации подобных проектов показывает, что комплексная автоматизация распределительных и магистральных сетей завода полностью окупает себя в срок от 12 до 24 месяцев в зависимости от масштаба производства и специфики перекачиваемых сред.

Преимущества заказа автоматизации под ключ у надежного партнера

Когда руководство предприятия осознает необходимость модернизации, перед ним встает важный вопрос: реализовать проект своими силами или доверить его специализированной инжиниринговой компании. Попытка самостоятельно собрать комплекс из элементов разных производителей часто приводит к нестыковкам оборудования, затягиванию сроков и росту незапланированных затрат. Профессиональный подход «под ключ» лишен этих недостатков.

Единая зона ответственности и минимизация рисков

Главный аргумент в пользу работы с одним надежным подрядчиком — это сквозной контроль качества на каждом этапе реализации проекта. Заказчик получает весомые преимущества:

• Профессиональный подбор оборудования. Специалисты инжиниринговой компании подберут оптимальный состав технических средств, идеально совместимых между собой по габаритам, крутящему моменту и протоколам связи.
• Гарантия совместимости программных и аппаратных средств. Разработка алгоритмов и интеграция в существующие автоматизированные системы управления осуществляются одной командой, что исключает сбои при передаче данных.
• Экономия времени и прозрачная стоимость. Заказчику не нужно координировать действия десятка разных субподрядчиков (проектировщиков, поставщиков, монтажников). Все работы прописываются в одном договоре с четко зафиксированной сметой.

Полноценное гарантийное и сервисное обслуживание

Сотрудничество с экспертами не заканчивается в момент подписания акта выполненных работ. Серьезная компания всегда обеспечивает комплексную постреализационную поддержку: от обучения эксплуатационного персонала завода до регулярного технического обслуживания установленных узлов. В случае возникновения вопросов или внештатных ситуаций, предприятию достаточно обратиться к единому поставщику решения, не теряя драгоценные часы на выяснение того, кто именно допустил ошибку — производитель арматуры, поставщик привода или программист.

Заключение

Подводя итоги, можно утверждать, что комплексная автоматизация арматуры — это стратегический шаг для любого современного производства. Внедрение интеллектуальных исполнительных механизмов и цифровых модулей делает управление потоками рабочих сред максимально точным и безопасным. Использование передовых технологий на базе надежных программно-аппаратных комплексов открывает для предприятия возможность полностью контролировать состояние распределительных сетей в режиме реального времени. Это гарантирует строгое выполнение технологических регламентов, минимизирует риски аварийных остановок и обеспечивает непрерывный учёт расхода сырья.

Качественное проведение предпроектных работ, профессиональное проектирование и своевременное выполнение монтажных работ силами экспертов позволяют получить надежную систему, которая быстро окупает себя. Грамотное формирование алгоритмов управления и подготовка линейного персонала к эксплуатации нового оборудования закладывают прочный фундамент для дальнейшего масштабирования мощностей. Инструменты цифровизации, которые используются в ходе этой модернизации, повышают общую культуру производства и обеспечивают стабильное качество выпускаемой продукции. В современных реалиях автоматизация арматуры превращается из статьи расходов в эффективный инструмент повышения рентабельности и долгосрочной конкурентоспособности бизнеса. Своевременное завершение всех этапов работ способствует бесперебойной работе технологических линий завода.

Часто задаваемые вопросы

В процессе модернизации и автоматизации арматуры у технических специалистов и руководителей производств часто возникают типовые вопросы. Ниже представлены развернутые ответы на самые популярные из них:

Дополнительные аспекты эксплуатации

Для поддержания высокой эффективности внедренных решений рекомендуется обратить внимание на следующие организационные моменты:

• Периодичность обслуживания: Современные автоматизированные узлы арматуры требуют минимального вмешательства персонала. Профилактический осмотр и проверка настроек концевых выключателей проводятся в рамках стандартного регламента обслуживания ТО-1 и ТО-2, принятого на производстве.
• Обучение сотрудников: Помощь в адаптации персонала к новым интерфейсам управления обычно входит в пакет услуг надежного партнера. К моменту запуска комплекса операторы проходят инструктаж и умеют оперативно реагировать на предупреждающие сигналы автоматики.
• Взаимозаменяемость компонентов: При проектировании закладывается использование сертифицированного оборудования распространенных стандартов, что позволяет в будущем легко находить необходимые детали для модернизации или планового ремонта арматуры.

Список источников

При подготовке материалов статьи и проектировании инженерных решений использовались следующие нормативно-технические документы, государственные стандарты и отраслевые руководства:

• ГОСТ 356-80 «Арматура трубопроводная. Давления номинальные, пробные и рабочие. Ряды». — Официальное издание, регламентирующее базовые параметры прочности оборудования при автоматизации технологических процессов.
• ГОСТ Р 55509-2013 «Арматура трубопроводная. Приводы исполнительные. Общие технические условия». — Настоящий стандарт устанавливает требования к подбору и эксплуатации электрических, пневматических и гидравлических приводов.
• ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов». — Руководство для контроля качества сборки и калибровки регулирующих и запорных узлов на этапе пусконаладочных работ.
• Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением (ФНП). — Нормативная база для проектирования систем автоматического контроля и противоаварийной защиты.
• Технические каталоги и методические рекомендации ведущих заводов-производителей приводной техники и запорно-регулирующей арматуры (данные за 2024–2026 гг.).
• Учебные и практические пособия по архитектуре современных автоматизированных систем управления технологическими процессами (АСУ ТП) и программированию промышленных логических контроллеров.
