Фланец переходной редукционный

Переходной фланец востребован в системах водоснабжения, отопления, канализации, на промышленных и инженерных трубопроводах. С его помощью можно подключать насосы, запорную арматуру, клапаны, задвижки и другие устройства. Правильно подобранный редукционный фланец обеспечивает герметичность узла и упрощает последующий монтаж и обслуживание.

Стандартные изделия подходят не для каждой задачи. Если требуются нестандартный диаметр, особая схема отверстий, определенная строительная длина или исполнение под конкретные условия работы, переходной редукционный фланец изготавливают на заказ. При проектировании учитывают рабочее давление, температуру и свойства среды, материал труб и технические характеристики ответного оборудования.

В статье разберем, когда нужен переходной фланец на заказ, какие параметры необходимо указать производителю, из каких материалов изготавливают такие детали и как контролировать качество готового изделия.

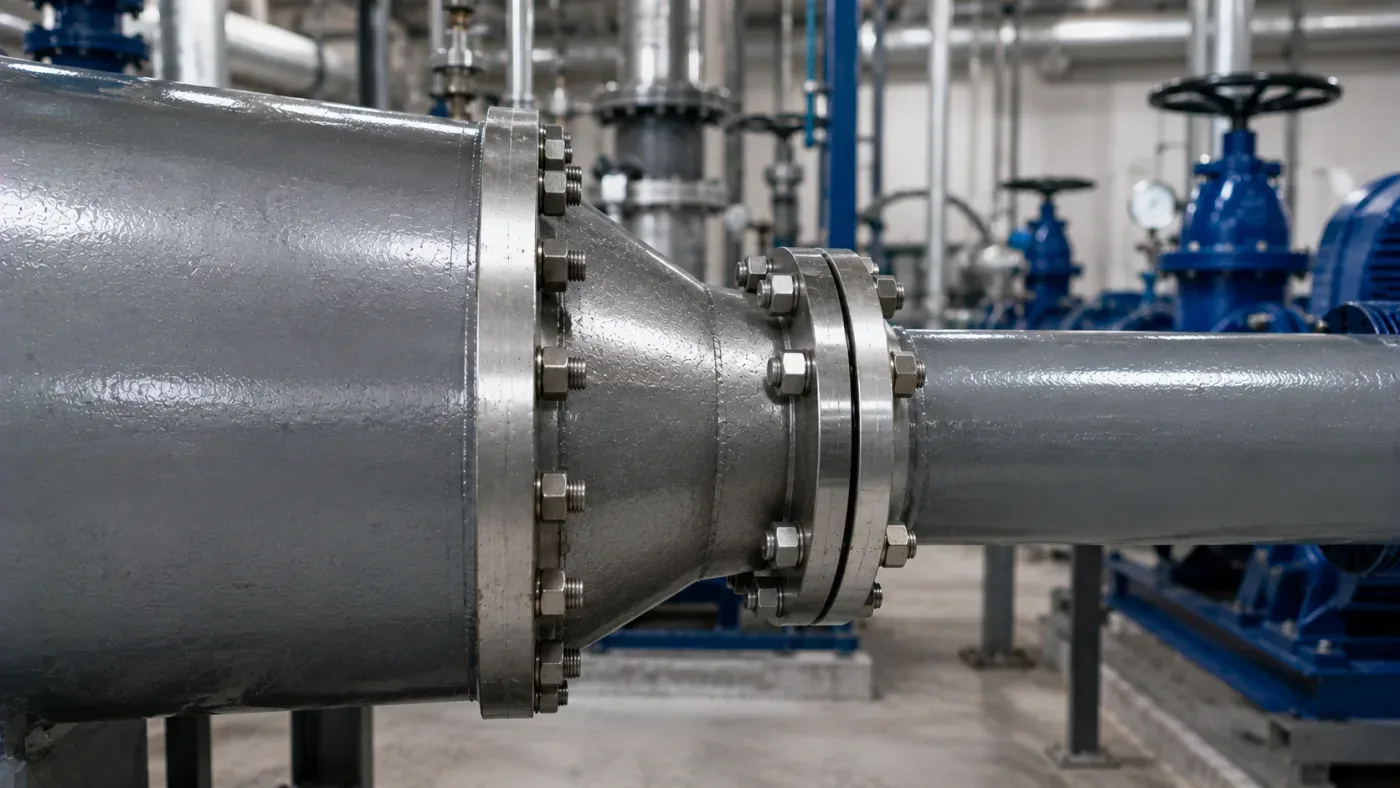

Что такое переходной редукционный фланец и где он применяется

Переходной редукционный фланец — это соединительная деталь, предназначенная для стыковки труб разного диаметра или трубопровода с оборудованием другого присоединительного размера. В отличие от обычного фланца, такой элемент одновременно формирует переход и сохраняет возможность разъемного соединения.

» alt=»» loading=»lazy»>

Где используется переходной фланец

Фланец переходной редукционный применяют в системах водоснабжения, отопления и канализации, а также на технологических и промышленных трубопроводах. Он может использоваться при установке насосов, измерительных приборов и трубопроводной арматуры, включая краны, клапаны, затворы и задвижки.

• для соединения труб различных диаметров;
• для подключения оборудования к существующей магистрали;
• при модернизации или ремонте трубопроводных узлов;
• когда стандартные фасонные части не подходят по размерам.

Редукционный фланец особенно удобен в ограниченном пространстве: за счет совмещения перехода и фланцевого соединения можно сократить строительную длину всей конструкции. При этом конкретный тип изделия подбирают по диаметру, рабочему давлению, материалу труб и условиям эксплуатации.

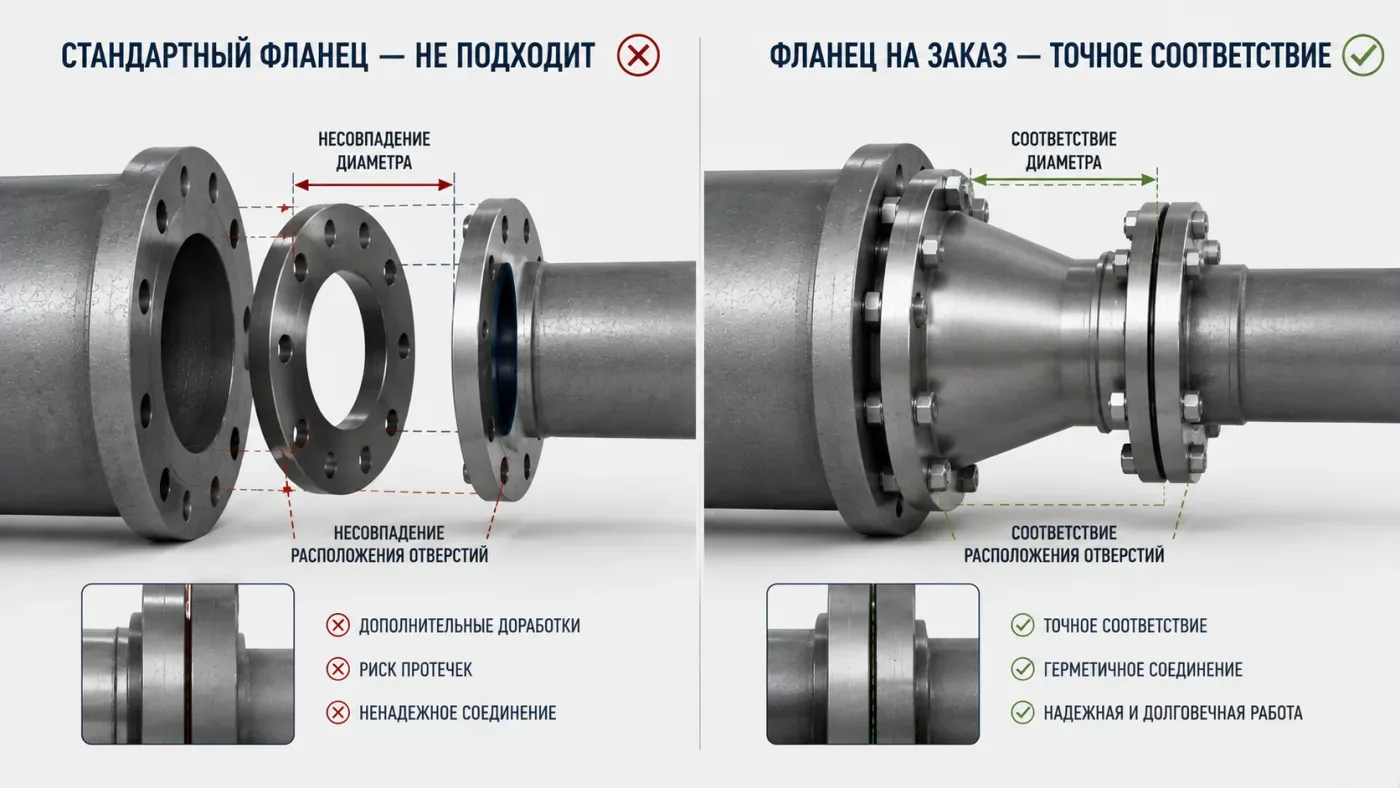

Когда требуется изготовление редукционного фланца на заказ

Изготовление на заказ требуется, когда стандартный переходной фланец не соответствует параметрам конкретного трубопровода. Причиной могут быть нестандартные размеры труб, особое расположение отверстий, нестандартный условный диаметр или необходимость присоединения оборудования, для которого серийные изделия не подходят.

» alt=»» loading=»lazy»>

Основные причины заказать индивидуальное исполнение

• соединение труб различных диаметров с нестандартными присоединительными размерами;
• замена устаревшего фланца при ремонте или модернизации системы;
• необходимость изготовления детали по чертежу или техническому заданию;
• особые требования к рабочему давлению, температуре или транспортируемой среде;
• выбор определенной марки стали, нержавеющей стали или высокопрочного чугуна.

Переходной редукционный фланец на заказ также используют, когда необходимо точно адаптировать новый узел к уже существующей конструкции. Производитель может учесть диаметр, толщину корпуса, количество отверстий под болты, тип уплотнительной поверхности и другие технические характеристики.

Индивидуальное производство позволяет получить переходной фланец с параметрами под конкретный проект, не усложняя соединение дополнительными фитингами и переходниками. Особенно это важно для промышленных трубопроводов, где надежность присоединения напрямую зависит от точного соответствия деталей.

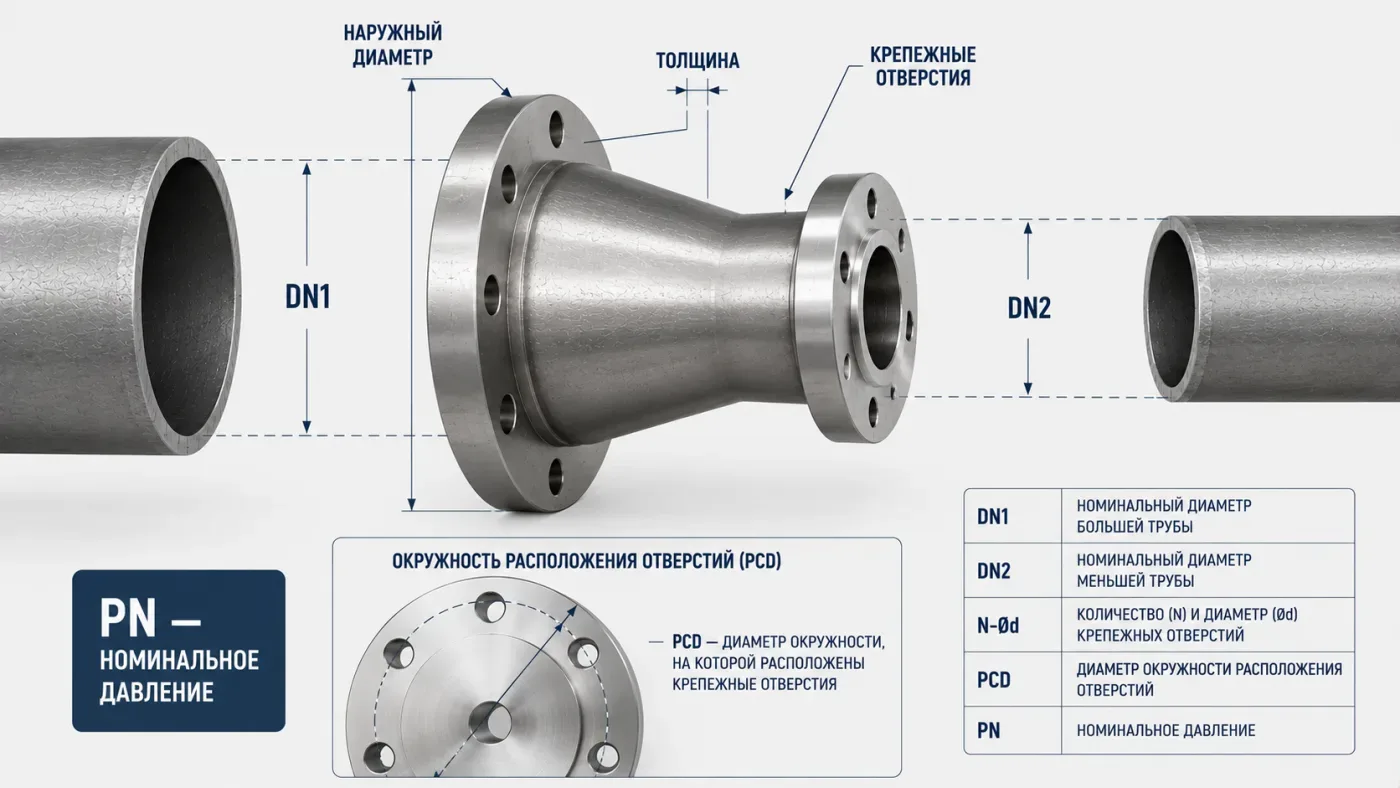

Какие параметры нужны для заказа переходного фланца

Чтобы переходной фланец точно подошел к трубопроводу, производителю необходимо передать основные присоединительные и эксплуатационные параметры. Оптимальный вариант — предоставить чертеж или техническое задание, где указаны размеры и требования к готовому изделию.

» alt=»» loading=»lazy»>

Основные данные для изготовления

Параметр	Что необходимо указать
Диаметры	Размеры соединяемых труб и требуемый переход
Давление	Рабочее или номинальное давление системы
Присоединение	Количество, диаметр и расположение отверстий под крепеж
Материал	Требуемая марка углеродистой или нержавеющей стали, чугун либо другой материал по проекту
Рабочая среда	Вода, газ или другая транспортируемая среда и ее температура

Для нестандартного изделия дополнительно указывают его толщину и габаритные размеры, вид уплотнительной поверхности, требования к покрытию, болтам, шпилькам и прокладкам. Если фланец переходной редукционный должен соответствовать определенному ГОСТ, ISO или другому стандарту, это также фиксируют в техническом задании.

Чем точнее исходные данные, тем ниже риск получить переходной редукционный фланец, который потребует доработки при монтаже. Для сложных узлов желательно передавать производителю чертеж ответной части или оборудования, чтобы заранее проверить совместимость соединения.

Материалы и конструкция редукционных фланцев на заказ

Материал переходного фланца выбирают с учетом назначения трубопровода, рабочего давления, температуры и свойств транспортируемой среды. Для изготовления применяют углеродистые и нержавеющие стали, а также высокопрочный чугун. При необходимости поверхность дополнительно защищают специальным или порошковым покрытием.

Из чего изготавливают переходные фланцы

• Углеродистая сталь — универсальный вариант для многих промышленных и инженерных систем;
• Нержавеющая сталь — применяется при повышенных требованиях к коррозионной стойкости;
• Высокопрочный чугун — используется в том числе для водоснабжения и канализационных сетей.

Конструкция также определяется техническим заданием. Фланец переходной редукционный может отличаться наружным и внутренним диаметром, толщиной корпуса, количеством и расположением крепежных отверстий, а также формой уплотнительной поверхности. Конкретное исполнение выбирают под параметры ответного присоединения.

При заказе важно рассматривать материал и конструкцию вместе. Даже правильно выбранная сталь не гарантирует надежное соединение, если переходной фланец не соответствует размерам ответной части, параметрам крепежа и условиям эксплуатации.

Размеры, диаметры и технические характеристики переходных фланцев

Размеры переходного фланца определяются параметрами двух соединяемых частей. Поскольку фланец переходной редукционный предназначен для труб разного диаметра, при изготовлении учитывают условные диаметры обеих сторон перехода, а также присоединительные размеры ответной арматуры или оборудования.

Ключевые характеристики

Параметр	Что определяет
DN (ДУ)	Диаметр условный для каждой стороны перехода
PN	Номинальное давление, на которое рассчитан фланец
Наружный диаметр	Габариты и совместимость с ответной частью
Крепежные отверстия	Количество, диаметр и расположение отверстий под болты или шпильки
Толщина и длина	Габариты готового изделия и возможность его установки в существующий узел

Для каждого переходного редукционного фланца также учитывают рабочее давление, диапазон температуры и свойства среды. Например, исполнение PN10 должно соответствовать требованиям конкретной системы и условиям применения, а не выбираться только по диаметру труб.

При нестандартном заказе размеры лучше фиксировать в чертеже с допусками и схемой отверстий. Это особенно важно, если переходной фланец должен заменить существующую деталь без изменения трубопровода: точное соответствие технических характеристик упрощает монтаж и обеспечивает надежность фланцевого соединения.

Этапы изготовления переходного редукционного фланца

Изготовление переходного редукционного фланца на заказ начинается не с обработки металла, а с проверки исходных данных. Производитель изучает чертеж или техническое задание, уточняет диаметры, рабочее давление, материал, расположение отверстий и требования к присоединению. На этом этапе важно исключить несоответствия, которые могут проявиться уже во время монтажа.

Как проходит производство

» alt=»» loading=»lazy»>

1. Подготовка документации. Согласовываются размеры, допуски, материал и конструкция изделия.
2. Подбор заготовки. В зависимости от условий работы выбирается подходящая сталь, нержавеющая сталь или другое предусмотренное проектом исполнение.
3. Механическая обработка. Формируются наружные и внутренние поверхности, переходной профиль и посадочные размеры.
4. Обработка отверстий. Выполняются отверстия под болты или шпильки в соответствии с чертежом.
5. Финишная обработка и контроль. Проверяются геометрия, размеры и качество поверхностей, при необходимости наносится защитное покрытие.

После изготовления фланец переходной редукционный проверяют на соответствие технической документации. Для ответственных трубопроводов требования к контролю определяются назначением изделия, стандартом и условиями эксплуатации.

Такая последовательность позволяет изготовить переходной фланец под конкретный узел и обеспечить точное соединение труб или оборудования без дополнительной доработки детали непосредственно на объекте.

Как проверить качество и соответствие готового фланца

Готовый переходной фланец необходимо проверить до монтажа. Для изделия, изготовленного на заказ, основным ориентиром служат согласованный чертеж, техническое задание и требования стандарта, если производство выполнялось по ГОСТ или ISO.

» alt=»» loading=»lazy»>

Что проверить при приемке

• наружный и внутренний диаметр, толщину и другие основные размеры;
• количество, диаметр и расположение отверстий под крепеж;
• соответствие материала и защитного покрытия требованиям заказа;
• качество уплотнительной и присоединительных поверхностей;
• отсутствие трещин, деформаций и других видимых дефектов;
• соответствие маркировки и сопроводительной документации.

Особое внимание уделяют геометрии: фланец переходной редукционный должен точно соответствовать ответной части. Несовпадение отверстий, посадочных размеров или уплотнительных поверхностей нельзя компенсировать принудительной затяжкой болтов. Если детали не совмещаются без дополнительного усилия, необходимо сначала установить причину несоответствия.

Для ответственных промышленных систем объем контроля может быть шире и определяться проектом и нормативными требованиями. Проверка до отгрузки позволяет убедиться, что переходной редукционный фланец соответствует заказу и готов к установке без дополнительной доработки на объекте.

FAQ: частые вопросы о переходных редукционных фланцах на заказ

Когда нужен переходной редукционный фланец на заказ?

Индивидуальное изготовление требуется, если стандартный переходной фланец не подходит по диаметру, расположению отверстий, рабочему давлению, материалу или другим присоединительным характеристикам. Заказ также актуален при замене нестандартной детали существующего трубопровода.

Какие данные нужны производителю для расчета?

Необходимо указать диаметры соединяемых труб, DN и PN, размеры фланца, количество и расположение отверстий, материал, параметры рабочей среды и требования к покрытию. Для нестандартного изделия желательно предоставить чертеж или техническое задание.

Из каких материалов можно изготовить переходной фланец?

Материал выбирают в зависимости от назначения и условий эксплуатации. Для производства могут использоваться различные марки углеродистой и нержавеющей стали, а также высокопрочный чугун. Конкретное исполнение определяется требованиями проекта.

Можно ли изготовить фланец по образцу старой детали?

Такая возможность зависит от производителя и наличия достаточных исходных данных. Для точного воспроизведения переходного фланца необходимо определить его геометрию, материал, присоединительные размеры и требования к рабочим параметрам.

Можно ли изготовить фланец по ГОСТ или ISO?

Да, если конструкция изделия и выбранный стандарт предусматривают необходимые параметры. Требования ГОСТ, ISO или другой нормативной документации следует указать при оформлении заказа и согласовании чертежа.

От чего зависят сроки изготовления?

Сроки зависят от сложности конструкции, материала, размеров, объема партии, необходимости специального покрытия и требуемого контроля. Нестандартный фланец переходной редукционный обычно требует предварительного согласования технической документации.

Как проверить готовый переходной фланец перед монтажом?

Следует сверить изделие с чертежом: проверить основные размеры, отверстия под крепеж, материал, состояние присоединительных и уплотнительных поверхностей. Для ответственных систем объем приемочного контроля устанавливается проектной и нормативной документацией.

Заключение

Фланец переходной редукционный на заказ позволяет решить задачу соединения труб разных диаметров, когда стандартные изделия не соответствуют параметрам конкретного узла. Индивидуальное изготовление особенно актуально при модернизации трубопроводов, замене нестандартных деталей и подключении оборудования с особыми присоединительными размерами.

» alt=»» loading=»lazy»>

Надежность такого соединения во многом определяется точностью исходных данных. Перед заказом важно определить диаметры, DN и PN, материал, расположение крепежных отверстий, параметры уплотнительной поверхности и условия рабочей среды. Чем подробнее техническое задание, тем меньше вероятность доработок переходного фланца непосредственно при монтаже.

Не менее важны технология производства и контроль готового изделия. Переходной редукционный фланец должен соответствовать согласованному чертежу, требованиям проекта и указанным стандартам. До установки проверяют геометрию, крепежные отверстия, качество поверхностей и отсутствие видимых дефектов.

В результате изготовление на заказ дает возможность получить переходной фланец именно под существующий трубопровод или проектируемое оборудование. Если заранее определить присоединительные размеры, материал, рабочие параметры и требования к конструкции, готовый фланец можно установить в предусмотренный узел без лишних переходников и доработок непосредственно на объекте.
