Комплект автоматизации под ключ: что входит

Введение

Современные промышленные предприятия ежедневно сталкиваются с необходимостью оптимизации производственных процессов. В сфере управления потоками жидкостей и газов ручное управление задвижками и кранами давно уступило место технологичным решениям. Комплексная модернизация объектов позволяет не только исключить человеческий фактор, но и гарантирует высокое качество управления технологическими линиями.

Внедрение современных систем автоматизации открывает перед B2B-сектором новые возможности. Переход на автоматический режим работы систем водоснабжения, распределения тепла и транспортировки рабочих сред существенно снижает эксплуатационные риски. Предприятия получают возможность осуществлять непрерывный контроль параметров, оперативно реагировать на аварийные ситуации и точно регулировать объемы подаваемых ресурсов.

Установка готовых комплектов оборудования под ключ — это оптимальный шаг для бизнеса, нацеленного на долгосрочную эффективность и безопасность. В этой статье мы подробно разберем, какие элементы входят в стандартный набор модернизации, как происходит подбор и монтаж компонентов, и почему профессиональное проектирование и монтаж инженерных систем окупаются в самые короткие сроки.

Что такое комплект автоматизации трубопроводной арматуры под ключ

Готовый комплект автоматизации представляет собой единый инженерный комплекс, предназначенный для перевода управления запорно-регулирующей арматурой из ручного режима в дистанционный или полностью автономный. Вместо того чтобы собирать компоненты от разных производителей, рискуя их несовместимостью, предприятие получает протестированную и настроенную систему, готовую к интеграции в производство.

Основная задача такого решения — обеспечить точное управление потоками жидких или газообразных сред в трубопроводах без прямого участия персонала. Оснащение арматуры интеллектуальными исполнительными механизмами позволяет автоматизировать как магистральные линии, так и локальные технологические узлы.

Основные задачи, которые решает готовый комплект

• Удаленное открытие, закрытие и позиционирование задвижек, дисковых затворов и шаровых кранов.
• Защита технологического оборудования от аварийных ситуаций, таких как гидроудары или критическое изменение давления.
• Сбор данных о текущем состоянии регулирующего органа и передача этих сведений на верхний уровень диспетчеризации.

Для B2B-сегмента поставка «под ключ» означает, что инженерная компания берет на себя всю ответственность: от анализа гидравлических параметров трубопровода до финального тестирования оборудования под нагрузкой. В результате заказчик получает работоспособный узел, функционирующий строго по заданному алгоритму.

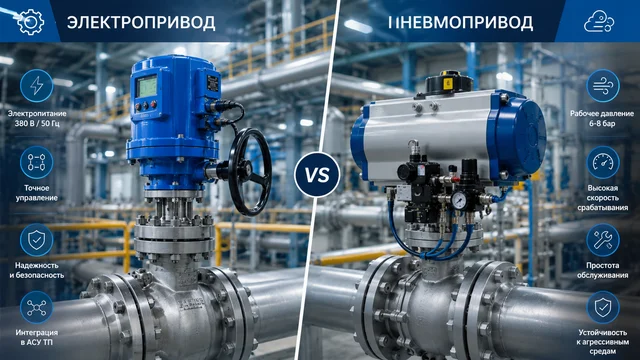

Критерии подбора электроприводов и пневмоприводов под ваши задачи

Выбор типа исполнительного механизма — ключевой этап, от которого зависит стабильность работы всей системы. Электрические и пневматические приводы решают схожие задачи по управлению задвижками, но имеют принципиально разные физические принципы работы, требования к инфраструктуре и условия эксплуатации.

Электроприводы: точность и универсальность

Электрические исполнительные механизмы наиболее востребованы на объектах, где важна высокая точность позиционирования запорного органа (например, при регулировании потока) и есть стабильный доступ к электросети. Они легко интегрируются в цифровые автоматизированные системы управления за счет поддержки промышленных протоколов связи.

Главные критерии выбора электропривода:

• Крутящий момент или осевое усилие. Мощность привода должна подбираться с запасом, чтобы гарантированно преодолевать сопротивление среды и трение в затворе арматуры даже при максимальном давлении.
• Напряжение питания и фазность. В зависимости от инфраструктуры объекта используются модели на 24 В, 220 В или 380 В.
• Режим работы. Для запорной арматуры подходят приводы, работающие в режиме «открыто/закрыто» (S2), а для регулирующей необходимы механизмы, рассчитанные на частые кратковременные включения (S4).

Пневмоприводы: скорость и взрывобезопасность

Пневматические приводы выбирают для объектов с повышенными требованиями к пожарной и взрывобезопасности (нефтегазовая, химическая промышленность), а также там, где критически важна высокая скорость срабатывания арматуры.

При подборе пневматического оборудования учитывают:

• Тип действия. Приводы двустороннего действия используют энергию сжатого воздуха как для открытия, так и для закрытия. Приводы одностороннего действия (с пружинным возвратом) при потере давления воздуха автоматически переводят арматуру в безопасное положение (открыто или закрыто).
• Давление управляющего воздуха. Параметры пневмопривода должны соответствовать возможностям существующей компрессорной линии предприятия (обычно от 4 до 8 бар).

Сравнительный анализ для принятия решения

Таким образом, если перед предприятием стоят задачи плавного регулирования технологических процессов на пищевом производстве или объекте инженерной инфраструктуры, оптимальным выбором станет электропривод. Если же модернизируется магистральный трубопровод с горючими газами или агрессивными средами, где критичен аварийный сброс за доли секунды, предпочтение отдают пневматике.

Готовые решения автоматизации для задвижек и шаровых кранов

В промышленной практике автоматизация запорной арматуры редко строится с нуля. Гораздо эффективнее использовать проверенные типовые конфигурации, адаптированные под конкретный вид устройств. Шаровые краны и задвижки имеют принципиально разную механику работы, что напрямую определяет архитектуру готового комплекта автоматики.

Автоматизация шаровых кранов и дисковых затворов

Эти типы арматуры относятся к четвертьоборотным устройствам — для их полного открытия или закрытия требуется повернуть вал ровно на 90 градусов. Готовые комплекты для них отличаются компактностью и высокой скоростью срабатывания.

• Конструктивные особенности: Механизмы оснащаются жесткими концевыми упорами, которые физически ограничивают угол поворота, защищая уплотнения крана от преждевременного износа.
• Область применения: Системы кондиционирования, магистрали распределения технологических газов, контуры охлаждения и линии подачи пара. В этих узлах часто применяются компактные пневмоприводы или электроприводы с малым временем отклика.

Автоматизация клиновых и ножевых задвижек

Задвижки требуют многооборотного управления. Чтобы полностью поднять или опустить клин, шпиндель должен совершить от нескольких десятков до сотен оборотов. Здесь применяются мощные силовые агрегаты со специальными редукторами.

• Конструктивные особенности: Комплекты автоматики в обязательном порядке включают в себя муфты ограничения крутящего момента. Они необходимы для того, чтобы вовремя отключить двигатель, когда клин доходит до крайнего нижнего положения и упирается в седло, предотвращая поломку штока.
• Область применения: Магистральные трубопроводы больших диаметров, насосные станции, системы пожарной безопасности и тяжелая промышленность, где рабочая среда содержит твердые включения или имеет высокую вязкость.

Умные блоки управления как часть готового решения

Современный готовый комплект — это не просто механическая связка «арматура + привод». В состав решения входят интеллектуальные блоки, которые устанавливаются непосредственно на исполнительный механизм. Они позволяют оператору на месте перевести устройство в ручной режим управления с помощью кнопок на корпусе, визуально отслеживать процент открытия по жидкокристаллическому дисплею и проводить первичную диагностику узла без подключения к общему пульту.

Преимущества внедрения комплексной автоматизации для B2B предприятий

Для крупного бизнеса и промышленных объектов переход от ручного управления запорной арматурой к комплексным инженерным решениям — это не просто дань технологической моде, а прямое экономическое обоснование. Модернизация инфраструктуры позволяет перевести предприятие на качественно новый уровень управления ресурсами и рисками.

Прямые выгоды от автоматизации технологических процессов

• Исключение человеческого фактора. Автоматика обеспечивает выполнение заданных алгоритмов без влияния человеческого фактора. Это сводит к минимуму риск аварий из-за несвоевременно перекрытой задвижки или некорректно выставленного угла поворота шарового крана.
• Мгновенная реакция на нештатные ситуации. При возникновении аварийного прорыва или резкого скачка давления на магистрали, интеллектуальные датчики передают сигнал исполнительным механизмам. Запорный орган перекрывает поток за секунды, локализуя проблему и защищая дорогостоящее оборудование.
• Оптимизация численности и безопасности персонала. Больше нет необходимости отправлять дежурную бригаду для ручного закрытия тяжелых задвижек в труднодоступные или опасные зоны. Все управление сосредоточено на диспетчерском пульте.

Операционная эффективность и контроль качества

Комплексный подход обеспечивает непрерывный мониторинг состояния всей трубопроводной сети в режиме реального времени. Предприятие получает точные аналитические данные о расходе сред, температурных режимах и давлении. Такая прозрачность позволяет прогнозировать износ арматуры, планировать планово-предупредительный ремонт до наступления реальной поломки и минимизировать дорогостоящие простои производственных линий.

Состав типового комплекта оборудования для управления потоками

Типовой комплект автоматизации представляет собой комплекс взаимосвязанных компонентов, где каждый компонент отвечает за свой этап сбора данных, принятия решений или физического воздействия на поток. Понимание структуры этого набора помогает заказчику контролировать спецификацию и избегать покупки лишних элементов.

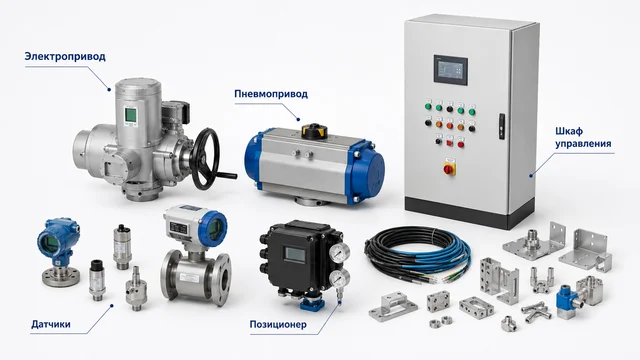

Основные компоненты комплекта

Стандартная комплектация профессионального решения для управления трубопроводной арматурой делится на три ключевых блока:

• Исполнительные механизмы. Это силовое ядро комплекта — электрические, пневматические или гидравлические приводы. Они устанавливаются непосредственно на задвижку или кран и совершают механическую работу по перемещению затвора.
• Первичные датчики и измерительные приборы.Средства контроля параметров системы. Сюда входят датчики давления, расходомеры, термодатчики, а также концевые и путевые выключатели, которые фиксируют точное положение запорного органа в текущий момент времени.
• Локальные блоки управления и коммутации. Шкафы автоматики, содержащие релейные схемы, пускатели, барьеры искрозащиты и блоки питания. Они принимают команды от оператора или центрального контроллера и распределяют силовую нагрузку на приводы.

Дополнительное оснащение для нестандартных условий

В зависимости от специфики объекта и требований к отказоустойчивости, базовый комплект может дооснащаться специализированными модулями.

Грамотно подобранный состав оборудования исключает несовместимость интерфейсов. Все соединительные кабели, монтажные переходники (кронштейны, муфты) и уплотнители уже входят в такой набор, что позволяет инженерам сразу приступить к сборке узла на объекте.

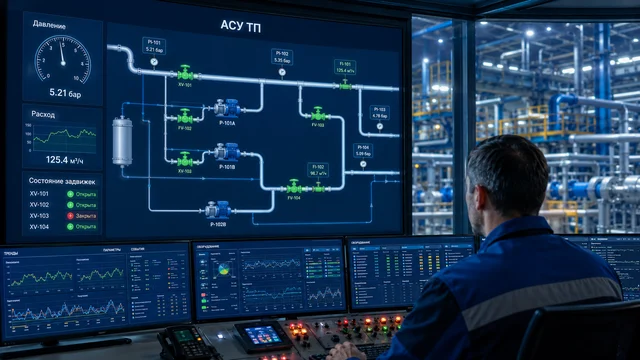

Интеграция трубопроводной автоматики в существующие системы АСУ ТП

Внедрение нового комплекта оборудования редко происходит на абсолютно пустом объекте. Чаще всего инженерам необходимо встроить локальный узел управления арматурой в уже функционирующую автоматизированную систему управления технологическими процессами (АСУ ТП) предприятия. Успех этого этапа определяет, сможет ли диспетчер полноценно контролировать новые задвижки из центрального операторного зала.

Уровни интеграции оборудования

Стыковка новой трубопроводной автоматики с действующей цифровой экосистемой завода осуществляется на нескольких логических уровнях:

• Полевой уровень (Нижний). Физическое подключение датчиков положения, давления и исполнительных механизмов к промежуточным кроссовым шкафам или модулям ввода-вывода.
• Средний уровень (Контроллерный). Программирование промышленных контроллеров (ПЛК) для распознавания сигналов от новых приводов. На этом этапе закладываются алгоритмы взаимосвязанной работы: например, автоматическое закрытие крана при остановке питающего насоса.
• Верхний уровень (SCADA / Диспетчеризация). Визуализация объекта. Инженеры добавляют новый объект на мнемосхему оператора, настраивают вывод текстовых предупреждений об ошибках, архивацию данных и графики изменения параметров.

Протоколы связи и передача данных

Для того чтобы компоненты от разных производителей «понимали» друг друга, интеграция выполняется по стандартизированным промышленным протоколам. Выбор интерфейса зависит от архитектуры, которой располагает компания-заказчик:

Корректно проведенная интеграция исключает появление «слепых зон» на производстве. Комплекс оборудования становится органичной частью общей инженерной сети, позволяя собирать полную аналитику и централизованно управлять безопасностью объекта.

Этапы проектирования и пусконаладки инженерных систем под ключ

Создание надежного узла управления трубопроводной арматурой — это строгая последовательность инженерных процедур. Ошибки на любом из этапов могут привести к некорректной работе оборудования, преждевременному износу уплотнений или сбоям в электронике. Комплексный подход «под ключ» минимизирует эти риски, так как за весь жизненный цикл интеграции отвечает один подрядчик.

Этап 1: Предпроектное обследование и сбор данных

Любой проект начинается с детального изучения объекта. Инженеры собирают технические характеристики существующего трубопровода и технологического процесса:

• Тип, химический состав, температура и вязкость рабочей среды.
• Рабочее и максимальное давление в системе, а также возможные гидравлические нагрузки.
• Диаметры труб и типы присоединения арматуры (фланцевое, межфланцевое, под приварку).
• Доступные на объекте источники энергии (характеристики электросети, наличие и качество сжатого воздуха).

Этап 2: Проектирование и подбор оборудования

На основе собранных данных выполняется разработка проектно-сметной документации. Специалисты проводят расчеты необходимых крутящих моментов, выбирают оптимальные типы приводов, датчиков и шкафного оборудования. Результатом этого этапа является готовый технический проект, согласованный с заказчиком, который включает в себя схемы подключения, спецификации материалов и сметную стоимость реализации.

Этап 3: Сборка шкафов автоматики и агрегатирование арматуры

Этот этап чаще всего проходит на производственной площадке исполнителя. Приводы монтируются на задвижки или краны с помощью специальных адаптеров и кронштейнов. Параллельно собираются распределительные шкафы, устанавливаются контроллеры, блоки питания и элементы защиты. Внутренние стендовые испытания позволяют убедиться в работоспособности связки «привод-арматура» еще до отправки оборудования на объект.

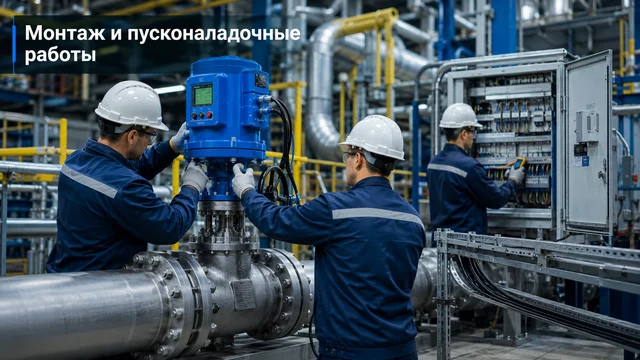

Этап 4: Монтажные работы на объекте

После доставки комплекта на предприятие заказчика начинаются непосредственные монтажные работы. Они включают в себя:

• Установку подготовленной арматуры с приводами в рассечку трубопровода.
• Монтаж шкафов управления и прокладку кабельных трасс (силовых и сигнальных линий).
• Подключение пневматических линий (для систем с пневмоприводами), установку блоков подготовки воздуха.

Этап 5: Пусконаладочные работы (ПНР)

Это финальный и самый ответственный этап, в ходе которого разрозненные элементы связываются в единый работающий комплекс. В рамках пусконаладки инженеры выполняют следующие задачи:

• Настройка концевых выключателей приводов для точной фиксации положений «открыто» и «закрыто».
• Калибровка датчиков давления, температуры и позиционеров регулирующей арматуры.
• Программирование контроллеров и отладка алгоритмов логического взаимодействия компонентов.
• Тестирование системы в различных режимах, включая имитацию аварийных ситуаций и проверку контуров безопасности.

После успешного завершения ПНР и проведения комплексных испытаний под нагрузкой, объект вводится в промышленную эксплуатацию с передачей заказчику полного пакета исполнительной документации.

Экономический эффект и окупаемость модернизации трубопроводов

Инвестиции в автоматизацию трубопроводных систем часто воспринимаются B2B-клиентами как существенные разовые затраты. Однако финансовый анализ реальных кейсов модернизации показывает, что внедрение готовых комплектов управления является высокорентабельным вложением с четко прогнозируемым сроком окупаемости.

Основные статьи экономии и сокращения издержек

Экономический эффект от перехода на автоматическое управление формируется за счет снижения операционных расходов по нескольким направлениям:

• Снижение прямых потерь сырья и энергоресурсов. Высокая точность позиционирования регулирующей арматуры и ликвидация утечек за счет мгновенного перекрытия потоков позволяют экономить от 5% до 15% транспортируемых сред (вода, пар, газ, технологические жидкости).
• Сокращение затрат на оплату труда. Перевод объектов на автономную работу или удаленное управление высвобождает рабочий ресурс. Персонал, ранее занятый обходом территории и ручным вращением штурвалов задвижек, перенаправляется на выполнение более квалифицированных задач.
• Защита от масштабных аварий. Стоимость ликвидации одного гидроудара, повлекшего за собой разрыв магистральной трубы и затопление помещений, может в десятки раз превышать цену самого дорогого комплекта автоматики. Предотвращение серьезных аварий способно существенно сократить финансовые потери предприятия.
• Увеличение межремонтного интервала. Плавное перемещение исполнительных механизмов и отсутствие ударных нагрузок на шток снижают износ уплотнительных элементов арматуры. Это увеличивает срок службы оборудования и сокращает затраты на внеплановый ремонт и закупку запчастей.

Расчет срока окупаемости (ROI)

На практике период возврата инвестиций зависит от масштаба предприятия, диаметра трубопроводов и интенсивности использования технологических линий. В среднем для различных секторов промышленности показатели распределяются следующим образом:

Таким образом, автоматизация трубопроводов — это инструмент долгосрочного повышения маржинальности бизнеса. Первоначальные вложения в проектирование, поставку оборудования и монтажные работы трансформируются в стабильное снижение себестоимости выпускаемой продукции или оказываемых услуг уже в первый год эксплуатации комплекса.

Заключение

Подводя итоги, отметим, что комплексное оснащение трубопроводных магистралей интеллектуальной арматурой — это стратегический шаг для любого современного предприятия. Правильно подобранный и установленный комплект автоматики гарантирует бесперебойную работу технологических линий и минимизирует риски, связанные с аварийными ситуациями. Внедряя такие инженерные решения, компании обеспечивают полный контроль над распределением ресурсов, повышают общую безопасность объектов и снижают нецелевые эксплуатационные затраты.

Современные технологии позволяют автоматизировать объекты любого масштаба и назначения. Будь то модернизация крупной промышленной сети, обновление городской инфраструктуры водоснабжения или оптимизация контуров распределения тепла, автоматика берет на себя рутинные и опасные операции, предоставляя диспетчерам полную аналитическую картину в режиме реального времени. При этом надежность всей инфраструктуры напрямую зависит от квалификации специалистов, выполняющих проектирование, сборку и пусконаладку.

Наша компания предлагает полный спектр услуг по автоматизации инженерных сетей предприятий и коммерческих зданий. Мы разрабатываем и внедряем индивидуальные проекты, полностью адаптированные под специфику вашего бизнеса. Мы помогаем автоматизировать:

• Магистральные системы и локальные узлы распределения холодной воды.
• Промышленные и муниципальные комплексы водоснабжения.
• Линии подачи горячего пара и технологических жидкостей.
• Контуры промышленной вентиляции и кондиционирования воздуха.
• Центральные и блочные тепловые пункты, а также контуры отопления.
• Комплексы водоотведения и технологической канализации.
• Автоматизированные узлы коммерческого учета расхода энергоносителей.

Мы предлагаем нашим партнерам прозрачные условия сотрудничества на всех этапах взаимодействия. Чтобы сделать первый шаг к модернизации вашего объекта, достаточно заказать предварительный расчет стоимости оборудования. Наш инженерный центр проведет детальный анализ ваших технических условий и подберет оптимальный по цене и функционалу товар. Для получения подробной консультации и подбора оборудования под ваши задачи, заполните заявку на нашем сайте. Квалифицированный специалист свяжется с вами в ближайшее время, чтобы обсудить все детали, принять заказ в работу и помочь оперативно получить готовое технико-коммерческое предложение.

Помните, что автоматизация — это не просто покупка отдельных приводов, а долгосрочное обеспечение стабильности вашего бизнеса. Внедрение современных систем автоматизации способствует повышению эффективности и устойчивости предприятия в долгосрочной перспективе. Мы ценим доверие наших клиентов и осуществляем не только поставку и монтаж оборудования, но и берем на себя последующее техническое обслуживание узлов. Наш авторизованный сервис гарантирует оперативное устранение любых неполадок, а регулярное сервисное сопровождение исключит риск внезапного выхода оборудования из строя даже в условиях сложных режимов эксплуатации. В случае необходимости модернизации как масштабного завода, так и частного дома, мы подберем решение, которое идеально впишется в ваш бюджет и технологические требования.

Часто задаваемые вопросы (FAQ)

В данном разделе мы собрали ответы на самые популярные вопросы, которые возникают у технических специалистов и руководителей предприятий при планировании автоматизации трубопроводной инфраструктуры.

Список источников

При подготовке материалов и проектировании комплексных систем автоматизации трубопроводной арматуры инженеры и авторы статьи опирались на действующую нормативно-техническую базу, государственные стандарты (ГОСТ), а также профильную учебную литературу:

• ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» — основополагающий стандарт для классификации элементов запорных и регулирующих систем.
• ГОСТ 9544-2015 «Арматура трубопроводная. Нормы герметичности затворов» — базовые требования к плотности закрытия шаровых кранов и задвижек при автоматическом управлении.
• ГОСТ 21.208-2013 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах» — правила графического оформления проектов АСУ ТП.
• ГОСТ 32569-2013 «Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах» — регламент обеспечения промышленной безопасности инженерных сетей.
• Гуревич Д. Ф. «Расчет и конструирование трубопроводной арматуры» — профильное учебное пособие по подбору физических параметров и крутящих моментов для исполнительных механизмов.
• Схиртладзе А. Г., Федотов А. В. «Автоматизация технологических процессов и производств» — методические материалы по интеграции локальной приводной автоматики в общезаводские цифровые системы.
