Монтаж щитового затвора: технология и инструкция

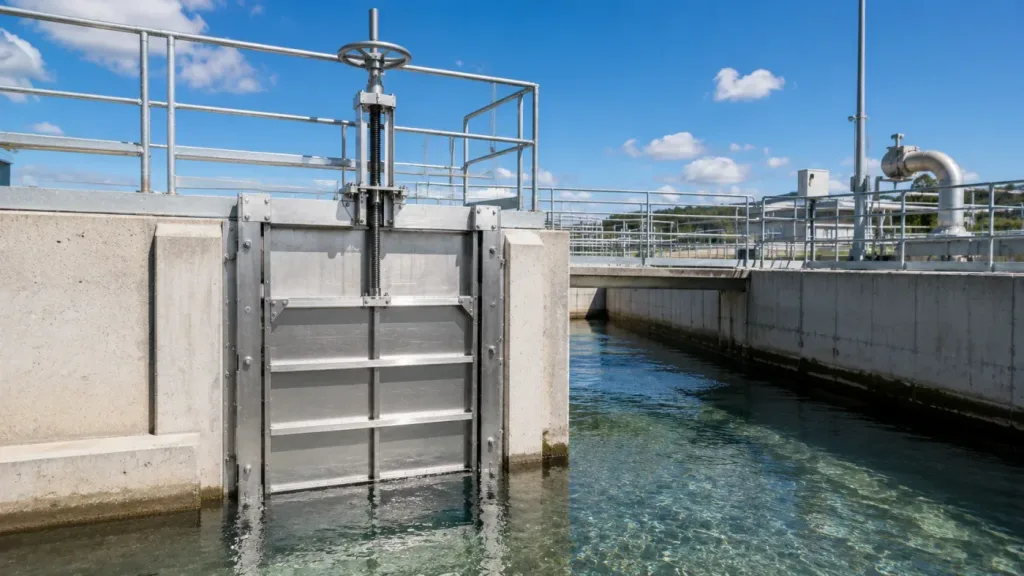

Современное гидротехническое сооружение требует строгого соблюдения технологий. Правильная установка оборудования на объекте водоснабжения гарантирует долговечность конструкций. В процессе задействованы различные элементы, включая надежные запорные органы. Мы рассматриваем все этапы, начиная с подготовки строительной площадки и заканчивая финальными испытаниями. Каждая деталь имеет значение для достижения нужного результата.

Нормативно-правовая база и требования проектной документации

Любые строительные и монтажные работы на объектах инженерной инфраструктуры начинаются с изучения нормативной базы. Профессиональный монтаж щитового затвора опирается на действующие строительные правила, ГОСТы и проектную документацию, которая определяет порядок действий на площадке.

Основные нормативные документы

В процессе подготовки к установке затвора специалисты руководствуются регламентами, обеспечивающими безопасность и долговечность будущей конструкции:

• Строительные нормы и правила для гидротехнических сооружений;
• Государственные стандарты на запорную арматуру и затворы;
• Правила безопасности при эксплуатации подъемных механизмов и электроустановок.

Анализ проектных материалов

Перед тем как начать основные работы на объекте, инженерная группа тщательно проверяет чертежи, спецификации и паспорта изделий. Проект должен содержать точные данные о размерах проемов, местах установки закладных элементов и схемах подключения приводов. Любое несоответствие между фактическими размерами строительной части и проектными значениями фиксируется в специальном акте до начала поставок оборудования.

Инженерная подготовка строительной части и геодезическая разбивка

Качество, с которым выполняется инженерная подготовка строительной части, напрямую определяет точность посадки рамы затвора и плавность хода всего механизма. Любая погрешность на нулевой стадии может вызвать перекос конструкции, повышенный износ уплотнителей или протечки при эксплуатации. Поэтому предварительная работа на объекте требует максимальной аккуратности.

Проверка строительной готовности проема

Перед началом сборки специалисты внимательно проверяют бетонные стены и поверхность лотков, где будет установлено гидротехническое оборудование. Закладные ниши и геометрия проема выверяются на соответствие параметрам, которые содержат рабочие чертежи. Подрядчик контролирует качество бетона, проверяя соблюдение действующих требований и отсутствие выступающей арматуры.

Профессиональный монтаж щитовых узлов затвора строится на строгом следовании геометрическим допускам. При проверке размеров проверяют следующие показатели:

• Отклонения от вертикали для боковых направляющих ниш не должны быть больше нормативных значений;
• Ширина и глубина пазов рассчитываются исходя из фактических габаритных размеров изделия;
• Поверхности строительного проема очищаются от мусора и наплывов раствора перед установкой каркаса затвора.

Геодезическая разметка и вынос осей

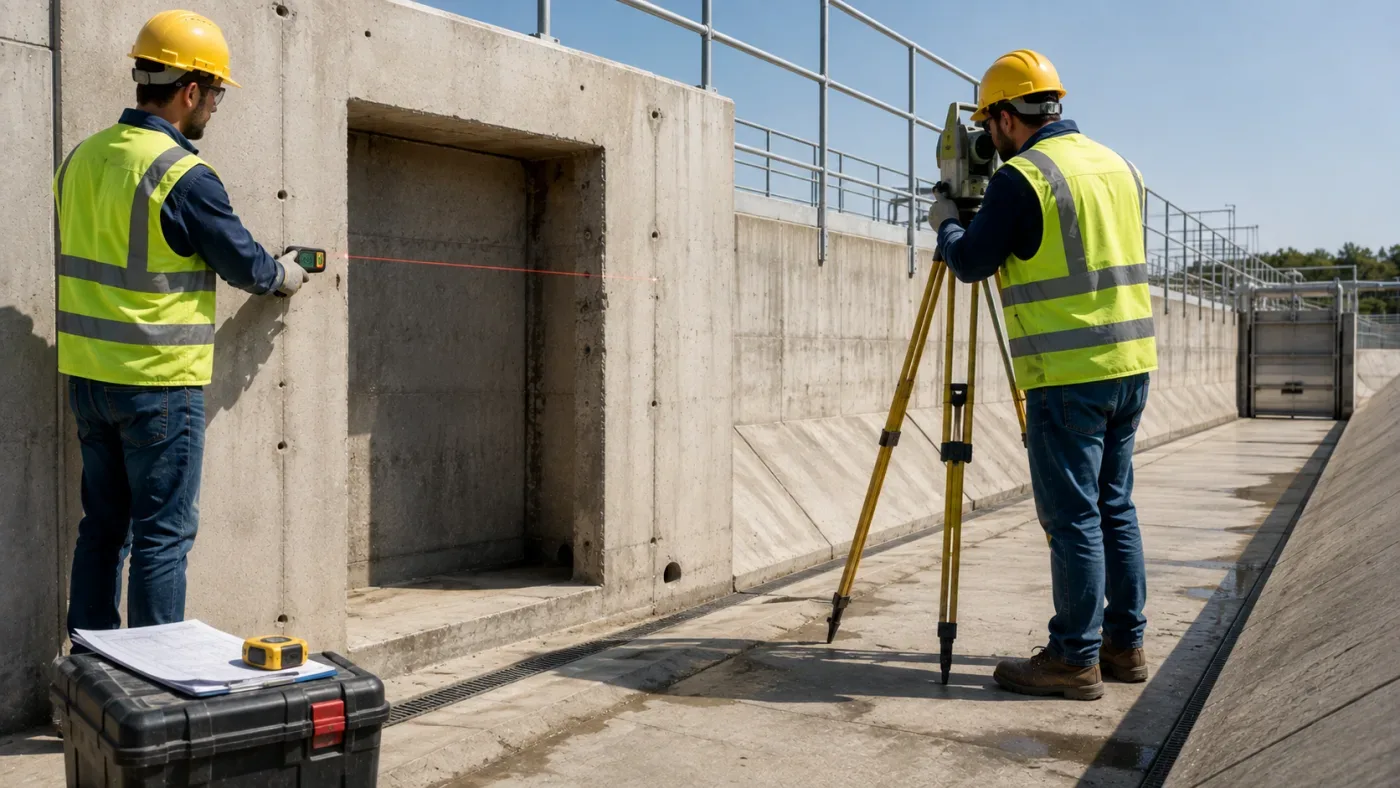

Точная геодезическая разметка исключает отклонения при фиксации элементов и правильном позиционировании базы затвора. В открытом канале или закрытой камере геодезисты выносят основные оси и высотные реперы, определяющие проектное положение всех узлов.

Когда конструкция затворов предполагает последующее бетонирование стенки или подливку смеси, геодезические марки сохраняются до завершения всех монолитных процедур. В результате затвор щитовой выставляется строго по осям, а грамотно проведенная работа инженеров создает надежный фундамент для долговечной эксплуатации гидроузла.

Поставка, приемка и входной контроль качества оборудования

Доставка металлоконструкций на строительный объект — важный этап, от которого зависят качество сборки и дальнейшая работа всей системы. До отправки с завода затвор щитовой проходит заводские проверки, однако при транспортировке оборудование может подвергаться вибрационным нагрузкам. Входной контроль затвора на площадке позволяет вовремя проверить комплектность продукции и исключить повреждения.

Процедура входного контроля

Приемка прибывшей конструкции включает визуальный и технический осмотр элементов затвора. Специалисты проверяют соответствие узлов проектной документации и паспорту конкретного изделия.

В ходе приемки проверяют основные параметры:

• Комплектность поставки, включая детали рамы, узлы щита затвора и механизмы управления;
• Состояние антикоррозионных покрытий, где используется нержавеющая сталь и защитные составы;
• Геометрические размеры и отсутствие повреждений поверхности элементов затвора;
• Целостность и эластичность резиновых уплотнительных профилей.

Правила складирования на объекте

Грамотное хранение узлов затвора продлевает срок эксплуатации оборудования в сложных условиях. Все детали размещаются на ровных деревянных подкладках, предохраняющих металл от контакта с грунтом и водой. Правильно организованная работа комиссии по приемке обеспечивает надежность оборудования на всех этапах его применения.

Технология монтажа несущей рамы и закладных элементов

Установка несущей рамы — один из наиболее ответственных этапов, определяющий общую точность движения щита затвора. Особенностью конструкции несущего каркаса является возможность его точной выверки в проеме перед окончательной фиксацией. Профессиональный монтаж затворов начинается со сборки элементов рамы и её предварительного позиционирования относительно монтажных осей.

Выравнивание и закрепление рамы

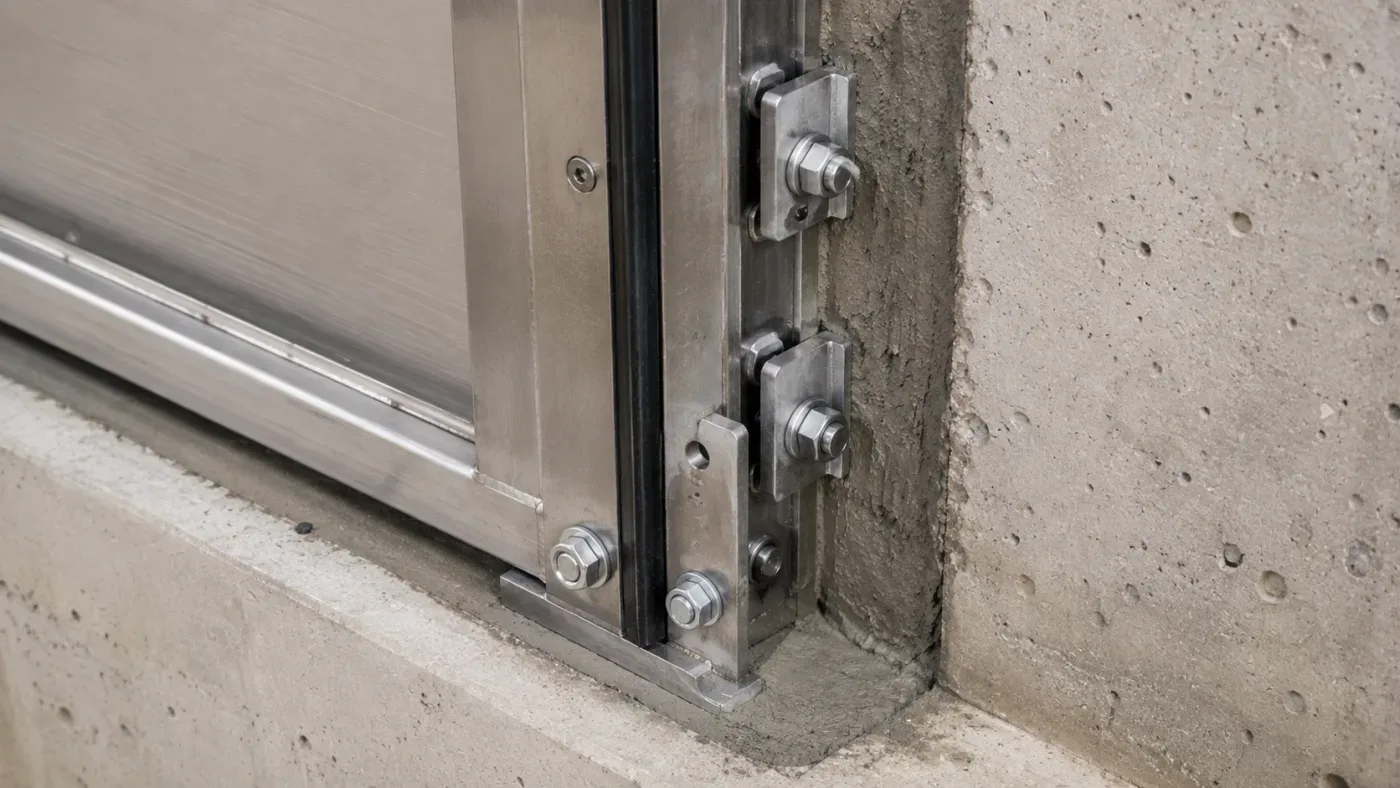

В зависимости от проектных требований фиксация рамы в канале выполняется следующими способами: в заранее подготовленные пазы с последующим бетонированием или путем накладного монтажа непосредственно на плоскость стены. Несущий каркас тщательно выставляется по вертикали и горизонту при помощи регулировочных винтов. Для надежного удержания конструкция затворов крепится анкерными болтами или специальными химическими анкерами к бетонному основанию.

Замоноличивание и подливка бетоном

После выверки геометрических параметров выполняется бетонирование стенки и подливка мелкозернистого раствора под опорный порог. Пазы затекания заполняются бетоном без образования пустот и раковин, что предотвращает фильтрацию воды под рамой. Качественно выполненные строительные работы обеспечивают восприятие расчетных нагрузок и долговечность всего узла.

Установка затворяющего полотна и регулировка подъемного механизма

После завершения работ по выверке рамы и полного затвердевания подливочной смеси переходят к навеске затворяющего щита. Этот этап требует высокой точности, так как любой перекос скользящих опор приводит к заеданию подвижных элементов и быстрому износу уплотнительных узлов.

Заводка щита и регулировка прижима

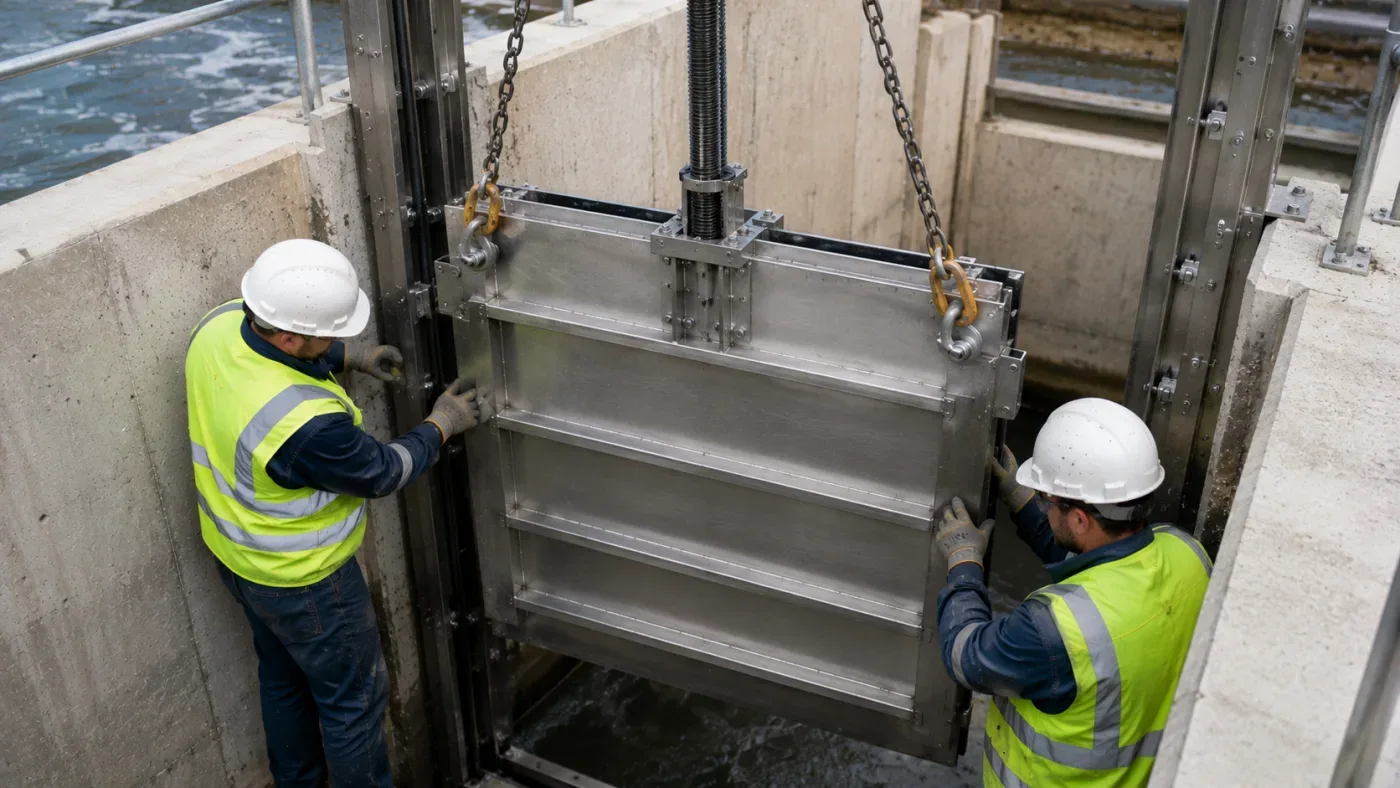

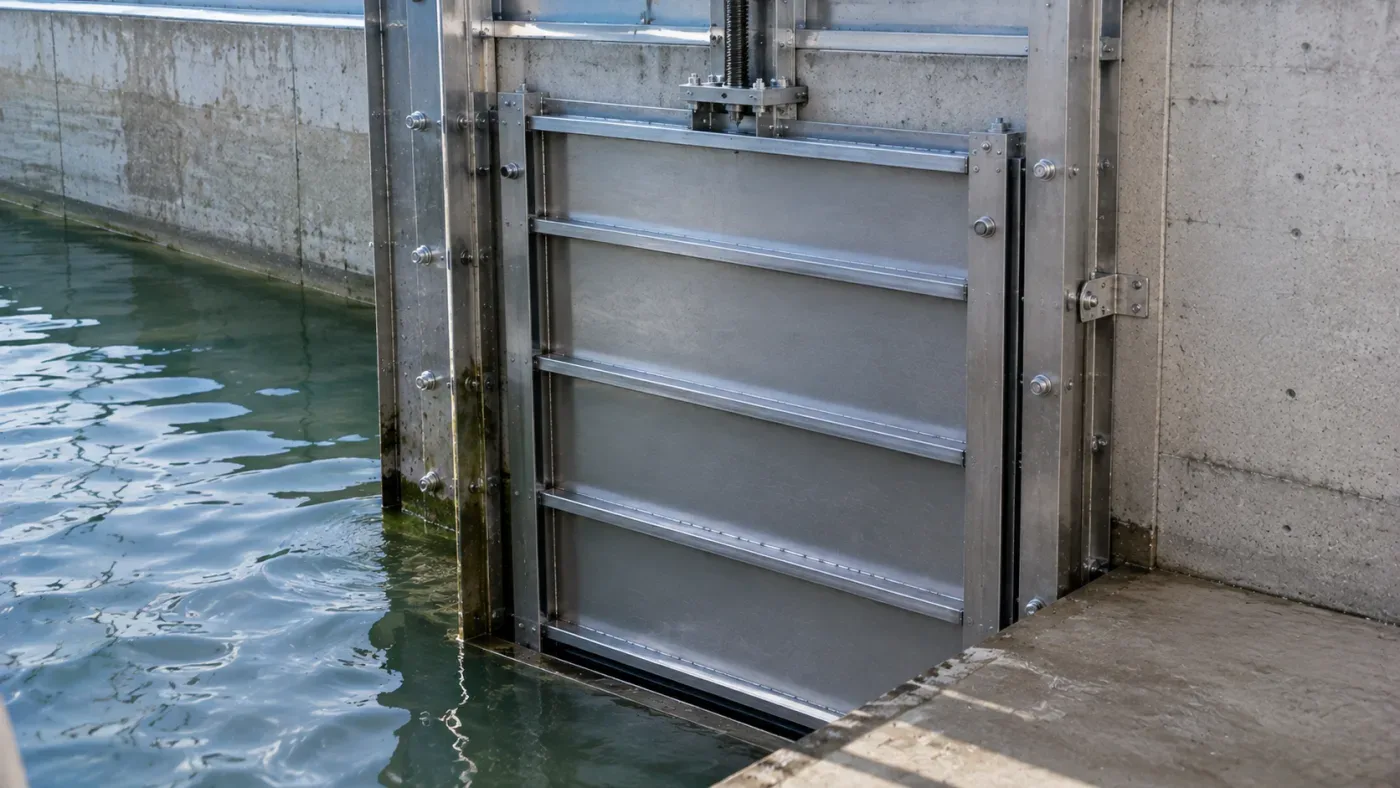

Конструкция затворяющего щита усилена ребрами жесткости, рассчитываемыми под давление потока воды. Полотно аккуратно опускают в направляющие пазы с помощью грузоподъемного оборудования. После установки полотна специалисты настраивают прижим уплотнений по всему периметру контакта с рамой.

Для достижения полной герметичности в закрытом положении затвор может оснащаться клиновыми упорами или прижимными планками. Настройка элементов фиксации позволяет отрегулировать равномерный натяг резинового профиля и гарантировать надежное перекрытие канала.

Монтаж и юстировка подъемного устройства

На консоли или верхнюю балку рамы монтируется механизм подъема. При небольшой ширине проема часто применяется ручной прижимной или винтовой привод, в состав которого входят штурвал, редуктор и рабочий шток. Подъемный шток соединяется с проушинами щита через шарнирный палец, исключающий заклинивание при движении. При проверке хода контролируют плавность перемещения щита от крайнего нижнего до верхнего положения.

Монтаж привода, систем автоматизации и дистанционного управления

Автоматизация гидротехнических сооружений позволяет оперативно реагировать на изменение уровня жидкости и управлять потоками без постоянного присутствия персонала. Оснащение затвора силовым блоком выполняется после завершения механомонтажных работ и проверки свободного хода щита в направляющих.

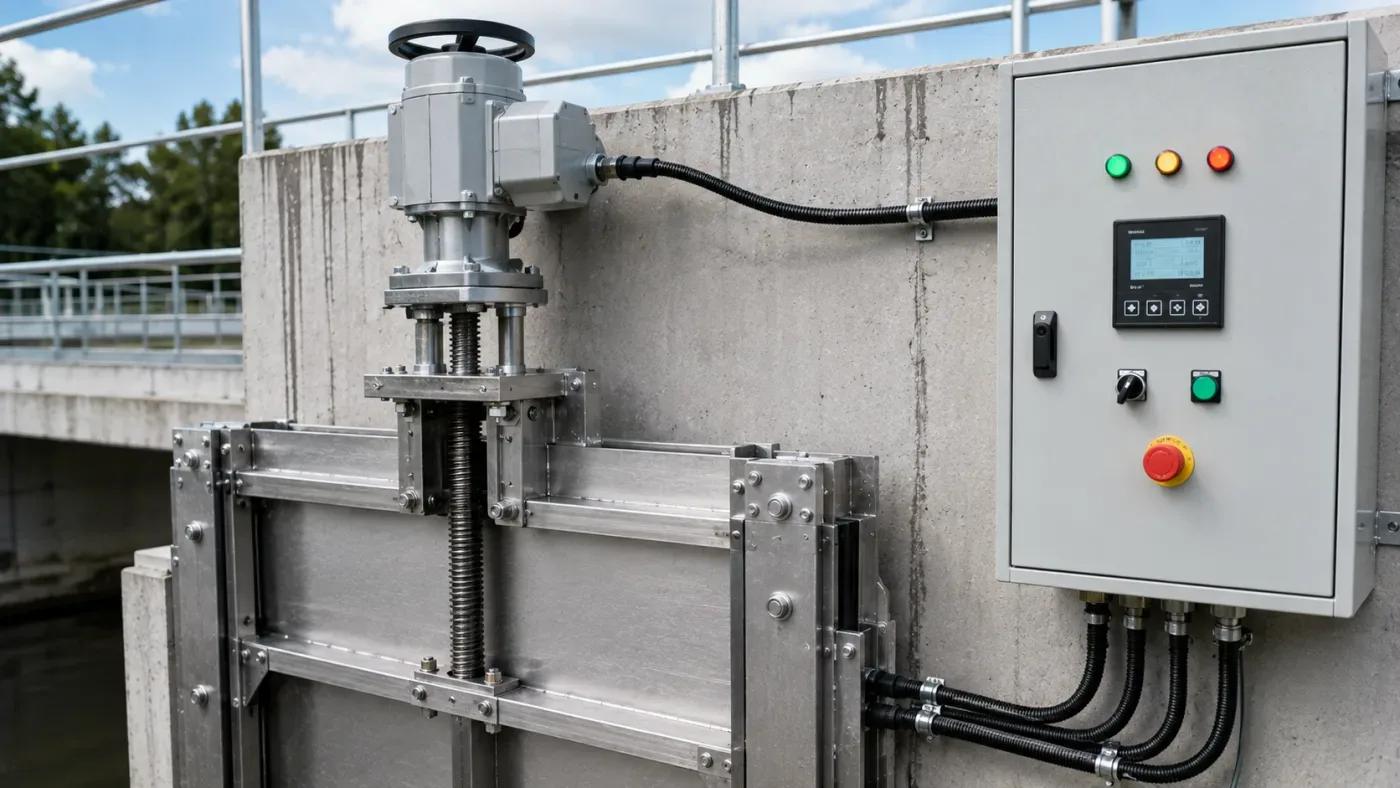

Установка и центровка силового блока

В зависимости от условий объекта затвор может комплектоваться электромеханическим, гидравлическим или пневматическим исполнением. При оснащении конструкции электрическим приводом монтажники устанавливают агрегат на опорную тумбу или верхний фланец рамы, тщательно выверяя соосность приводного вала и ходового винта.

Правильная стыковка элементов исключает паразитные вибрации и износ механизмов при подъеме щита. При этом управление будет осуществляться как локально с кнопки на месте, так и дистанционно с диспетчерского пульта.

Подключение шкафа управления и настройка датчиков

После завершения монтажа и фиксации специалисты прокладывают силовые и сигнальные кабели к шкафу автоматики. Для корректной работы электропривода выполняются следующие обязательные настройки:

• Регулировка концевых выключателей крайних положений для своевременной остановки двигателя;
• Настройка муфты ограничения крутящего момента, предотвращающей поломку штока при попадании посторонних предметов;
• Проверка датчиков промежуточной фиксации и передатчиков сигнала в общую сеть управления;
• Тестирование ручного дублера на случай отключения электроэнергии.

Надежно смонтированные системы автоматики гарантируют точное соблюдение технологических режимов и снижают трудозатраты при обслуживании гидроузла.

Комплекс пусконаладочных испытаний и проверка герметичности

Финишный этап монтажа — это комплексные пусконаладочные испытания. Они позволяют объективно оценить качество сборки, выявить возможные отклонения в настройках механизмов и убедиться, что оборудование полностью готово к сдаче заказчику и безаварийной эксплуатации.

Основные этапы и критерии проверки

Все проверочные процедуры разделены на последовательные шаги: от сухой прогонки механизмов до гидростатических испытаний под максимальным рабочим давлением. Результаты контрольных замеров фиксируются в итоговом протоколе.

Этап испытаний	Проверяемые параметры	Критерии приемки
Холостой ход («на сухую»)	Плавность перемещения щита, работа концевых выключателей, шум редуктора	Отсутствие рывков и заеданий, точная остановка в крайних положениях, равномерный контакт уплотнений
Гидравлическая проверка	Герметичность периметра, отсутствие протечек под рамой, прочность затворяющего щита	Уровень капельной течи не превышает проектные допуски, отсутствуют деформации под напором воды
Тестирование привода и АСУ	Срабатывание защитной муфты, дистанционный запуск, работа ручного дублера	Безошибочная передача сигналов на пульт, своевременное отключение двигателя при перегрузке

Порядок сдачи объекта

После проверки под нагрузкой комиссия производит финальный осмотр всех узлов затвора. Завершающая пусконаладочная работа фиксируется официальным актом испытаний, подтверждающим готовность оборудования к нагрузкам и передаче в эксплуатацию.

Часто задаваемые вопросы

При проектировании, монтаже и эксплуатации гидротехнического оборудования у заказчиков и специалистов часто возникают практические вопросы. Ниже приведены ответы на самые распространенные из них.

Где чаще всего применяются щитовые затворы?

Щитовые затворы применяются на самых разных объектах инженерной инфраструктуры. Основные сферы применения — это очистные сооружения, насосные станции, ливневая канализация, а также технологические каналы распределительной камеры. Их устанавливают на лотков, трубопроводов, а также на входе и выходе из емкостных сооружений для эффективного регулирования и полного перекрытия потока.

Как часто нужно проводить техническое обслуживание?

График обслуживания и ремонта зависит от условий эксплуатации и характера рабочей среды. В стандартных условиях профилактический осмотр, смазка ходового штока и проверка резиновых уплотнителей проводятся не реже одного раза в шесть месяцев. В агрессивных средах (например, на объектах очистки сточных вод) состояние подвижных элементов проверяется чаще.

Какой привод выбрать для щитового затвора?

Выбор механизмов управления зависит от размеров проема, глубины установки и требуемой скорости перекрытия канала:

• Ручной привод (штурвал): применяется для небольших щитов при нечастом маневрировании;
• Электропривод: оптимален при регулярной работе, больших габаритах щита, а также при необходимости дистанционной автоматизации;
• Гидравлическое устройство: используется при высокой нагрузке и необходимости быстрого аварийного срабатывания.

Можно ли заменить уплотнения без полного демонтажа рамы?

Да, продуманная конструкция затворов позволяет выполнять замену уплотнительных элементов прямо на месте установки. Для этого щит поднимают в ремонтное положение или извлекают из рамы, после чего производится демонтаж прижимных планок без нарушения целостности замоноличенной части.

Заключение

Профессиональный монтаж щитовых затворов — это ответственный процесс, требующий высокой точности на каждом этапе. От корректной подготовки строительного проема и грамотной геодезической разметки до финальной юстировки привода и проведения гидравлических испытаний — каждое действие прямо влияет на герметичность и долговечность всей системы.

Качественно выполненная работа специалистов, строгое следование проекту и использование надежных материалов продлевают срок службы оборудования, снижает риски аварийных ситуаций и обеспечивает надежность управления потоком воды на протяжении многих лет эксплуатации.
