Почему привод не подходит к арматуре

Такой скрытый конфликт оборудования обнаруживается либо на этапе монтажа, либо, что гораздо хуже, уже в процессе пусконаладки или ранней эксплуатации. Несовместимость элементов приводит к срыву сроков модернизации, порче дорогостоящих узлов и финансовым потерям. Почему возникает эта проблема и как избежать ошибок при проектировании дистанционного управления потоками рабочей среды? В этой статье мы подробно разберем ключевые критерии правильного подбора оборудования, проанализируем технические нюансы механического и электрического сопряжения, а также покажем готовые решения, которые сэкономят время и бюджет вашего бизнеса.

Почему возникает несовместимость привода и трубопроводной арматуры

Проблема несовместимости исполнительного механизма и запорного органа — один из самых частых вызовов при проектировании и модернизации промышленных систем. Ситуации, когда компоненты разных производителей или даже разных серий одного бренда отказываются эффективно работать в связке, обусловлены различиями в требованиях к конструкции и условиям эксплуатации этих устройств. Арматурный завод проектирует арматуру исходя из требований к управлению потоком среды, тогда как производители приводов ориентируются на параметры привода и системы управления.

Основные предпосылки технологического конфликта

Главная причина кроется в том, что каждый узел подбирается по собственным изолированным критериям, без учета специфики сопряженного оборудования. Это порождает ряд фундаментальных несовпадений:

• Геометрическое несоответствие: разница в стандартах присоединительных фланцев, размерах и формах посадочных мест.
• Силовое несовпадение: недостаток или критический избыток крутящего момента (или осевого усилия) для перемещения затвора.
• Функциональное расхождение: несогласованность хода штока или угла поворота вала с возможностями управляющего блока.

В таблице ниже наглядно представлены ключевые факторы, из-за которых чаще всего возникает технический дисбаланс при интеграции оборудования.

Группа факторов	Конкретная причина несовместимости	Последствия для системы автоматизации
Механические параметры	Различия в стандартах ISO, ГОСТ или DIN при проектировании узла крепления.	Невозможность физически установить и закрепить устройство на корпусе.
Динамические нагрузки	Игнорирование роста сопротивления среды при изменении давления или температуры.	Заклинивание затвора, срез шпонок, поломка зубчатых передач редуктора.
Электрические характеристики	Неправильный выбор управляющего сигнала или напряжения питания двигателя.	Сбои позиционирования, отсутствие дистанционного контроля состояния узла.

Комментарий эксперта: Ошибка подбора часто связана с поверхностным анализом опросных листов. Заказчики нередко смотрят исключительно на номинальный диаметр трубопровода и тип арматуры, забывая, что требования к крутящему моменту могут удваиваться в зависимости от вязкости среды, времени простоя оборудования и реального перепада давления на задвижке или клапане.

Критическая разница в крутящем моменте и осевом усилии

Правильный расчет крутящего момента и осевого усилия напрямую влияет на надежность автоматизированного узла. Если механические характеристики исполнительного механизма рассчитаны неверно, система либо откажется работать в штатном режиме, либо быстро выйдет из строя из-за чрезмерных нагрузок. Недостаточно просто знать, какой нужен тип оборудования; необходимо точно сопоставить крутящий момент или осевое усилие, которые развивает двигатель, со спецификой сопротивления запорного элемента.

Крутящий момент привода и сопротивление арматуры

Для поворотной арматуры, такой как шаровые краны или дисковые затворы, ключевым параметром подбора является крутящий момент. Ошибка здесь может пойти по двум сценариям, каждый из которых критичен для бизнеса:

• Дефицит мощности: Если номинальный момент привода меньше, чем реальное сопротивление затвора при максимальном перепаде давления, устройство просто не сможет повернуть вал на полный угол. В лучшем случае сработает защита, в худшем — сгорит обмотка электродвигателя.
• Избыток мощности: Ситуация, когда подбирается слишком мощный агрегат «с запасом», не менее опасна. При заклинивании затвора из-за попадания постороннего предмета или отложений, избыточный крутящий момент легко свернет шток арматуры или разрушит внутренние механические элементы редуктора.

Осевое усилие и специфика линейного перемещения

Для устройств с линейным ходом штока, таких как регулирующие клапаны или двухпозиционные задвижки, определяющим фактором становится осевое усилие перемещения. Здесь важно учитывать не только трение в сальниковом уплотнении корпуса, но и динамическое сопротивление потока рабочей среды, которая давит на плунжер или клин.

Развернуть: Как изменяется требуемый момент в процессе цикла закрытия/открытия

Потребность в усилии никогда не бывает линейной. Пиковые нагрузки на узел возникают в моменты отрыва затвора от седла при открытии и в момент герметичного уплотнения при закрытии. В промежуточных положениях хода затвора требуемое усилие падает. Профессиональный расчет всегда учитывает эту кривую нагрузок, чтобы динамические характеристики двигателя точно соответствовали физике конкретного технологического процесса.

Важное замечание: При проектировании автоматизации всегда закладывается коэффициент безопасности (обычно от 1,2 до 1,5). Он компенсирует естественное старение материалов, «прикипание» подвижных частей при длительном отсутствии движения, а также возможные колебания давления в трубопроводе сверх расчетных значений.

Несовпадение присоединительных размеров и стандартов ISO

Даже если силовые параметры и крутящий момент рассчитаны идеально, проект автоматизации может зайти в тупик на этапе механической сборки. Физическое соединение двух узлов в единый рабочий комплекс требует строгого совпадения геометрических параметров. На практике инженеры часто сталкиваются с ситуацией, когда фланцы исполнительного механизма и корпуса запорной арматуры не подходят друг к другу из-за использования производителями разных конструктивных стандартов.

Стандартизация фланцев по ISO 5210 и ISO 5211

Современная промышленность стремится к унификации, поэтому для сопряжения оборудования были разработаны международные стандарты. Они четко регламентируют размеры присоединительных элементов:

• ISO 5211: определяет требования к фланцам для частично поворотных устройств (например, шаровые краны и поворотные дисковые затворы).
• ISO 5210: устанавливает размеры для многооборотных механизмов, которые чаще всего устанавливаются на клиновые или ножевые задвижки.

Несмотря на это, проблемы возникают регулярно. Типичный пример — несовпадение буквенно-цифровых индексов (F05, F07, F10 и т.д.), которые определяют диаметр замкового круга, количество и размер болтовых отверстий. Если на задвижке предусмотрен фланец F07, а исполнительный узел имеет базу F10, установить устройство без специального переходника (адаптера) невозможно.

Проблема сопряжения вала и муфты

Помимо внешнего фланцевого крепления, существует критически важный внутренний узел — соединение выходного вала привода со штоком арматуры. На практике используются несколько распространённых вариантов соединения.

Тип соединения	Конструктивные особенности	Риски при неточном подборе
Двухгранный паз («звездочка» или «диск»)	Передает вращение через параллельные грани вала. Требует точного совпадения ширины паза.	Люфт при завышенном размере или невозможность посадки при заниженном.
Квадрат (прямой или диагональный)	Обеспечивает надежную фиксацию под углами 45° или 90°. Распространен в стандартах ISO.	Несовпадение ориентации квадрата приведет к смещению фаз открытия/закрытия.
Шпоночный паз	Используется для передачи больших усилий на крупных диаметрах трубопровода.	Разница в допуске и глубине паза под шпонку ГОСТ и DIN блокирует сборку.

Совет проектировщика: Никогда не заказывайте оборудование, опираясь только на условный диаметр (Ду) трубопроводной арматуры. Всегда требуйте чертеж верхнего фланца арматурного корпуса и концевика штока. В случае работы с импортным оборудованием старых серий или отечественными изделиями по ГОСТ, размеры могут существенно отличаться от современных спецификаций ISO, что потребует предварительного изготовления индивидуальных монтажных комплектов.

Ошибки при подборе типа питания и управления привода

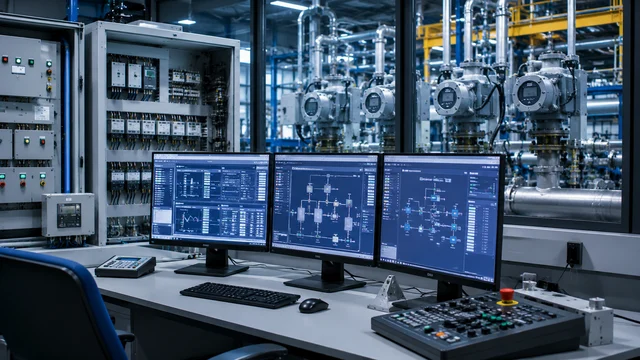

Интеграция исполнительного механизма в общую экосистему промышленного объекта — это не только механическая сборка, но и корректное подключение к инженерным сетям. Ошибки на этапе проектирования электрических схем и каналов связи делают невозможным дистанционный контроль узла, а в худшем случае выводят электронику из строя при первом же включении. Чтобы автоматизация работала корректно, параметры управляющего блока должны строго соответствовать проектной инфраструктуре предприятия.

Конфликт систем питания

Первый барьер, на который натыкаются при монтаже — несоответствие доступного источника энергии внутренним требованиям электродвигателя. На объектах обычно используются три основных стандарта питания для подбора электроприводов:

• 380 В (трехфазный переменный ток): применяется для тяжелой задвижки или затвора крупных диаметров, где требуется высокая мощность. Ошибка подключения фаз может вызвать обратное вращение вала.
• 220 В (однофазный ток): стандарт для большинства средних систем автоматизации. Основная проблема — падение напряжения на длинных кабельных линиях, из-за чего двигатель теряет крутящий момент.
• 24 В (постоянный ток): гарантирует высокий уровень безопасности эксплуатации, но требует установки надежных блоков питания и чувствителен к сечению кабеля.

Несовместимость интерфейсов и сигналов управления

Даже если питание подано правильно, устройство может остаться «слепым и глухим» для АСУ ТП, если тип управляющего сигнала выбран неверно. Все приводы по принципу работы автоматики делятся на две категории, которые нельзя путать:

Тип управления	Характер сигнала	Назначение и особенности
Двухпозиционное (On-Off)	Дискретный (релейный) контакт, «сухой контакт».	Используется исключительно для полного открытия или закрытия потока среды. Не подходит для точной регулировки.
Аналоговое (Регулирующее)	Токовая петля (4–20 мА) или напряжение (0–10 В).	Позволяет плавно изменять степень открытия затвора, отслеживать текущее положение хода штока в процентах.

Дополнительную сложность вносит интеграция цифровых протоколов (Modbus, Profibus, HART). Если контроллер верхнего уровня рассчитан на дискретные реле, а закупленный модуль поддерживает только цифровой интерфейс, запустить систему без дорогостоящих конвертеров сигналов не удастся.

Настройка обратной связи и концевых выключателей

Для корректной работы диспетчерского пульта критически важно наличие обратной связи. Блок концевых выключателей отвечает за своевременную остановку двигателя при достижении крайних положений. Неправильная настройка или отсутствие нужного количества концевиков приводит к тому, что система управления не видит реального состояния узла, продолжая подавать питание на заклинивший исполнительный механизм.

Технический комментарий: При автоматизации взрывоопасных производств (нефтегазовая, химическая отрасли) требования к цепям управления удваиваются. Использование обычного общепромышленного исполнения вместо искробезопасных цепей или взрывозащищенных корпусов — это прямое нарушение правил промышленной безопасности, которое приведет к запрету эксплуатации объекта контролирующими органами.

Специфика рабочих сред и температурных режимов эксплуатации

При подборе комплекса оборудования инженеры часто совершают ошибку, оценивая механические и электрические параметры узла в идеальных лабораторных условиях. Однако реальная промышленная эксплуатация происходит в агрессивной среде, где климатические факторы и физико-химические свойства перекачиваемого потока оказывают колоссальное влияние на работоспособность всей системы. Если не учитывать эти условия, даже самый качественный исполнительный механизм быстро выйдет из строя или заклинит арматуру.

Влияние параметров рабочей среды на крутящий момент

Тип и состояние технологической среды напрямую определяют силу трения внутри запорного органа. Проектировщик должен понимать, что сухой газ, чистая вода, вязкий мазут или абразивная пульпа требуют совершенно разного подхода к расчету мощности:

• Абразивные и кристаллизующиеся среды: Наличие твердых частиц или склонность жидкости к выпадению осадка приводят к постепенному засорению внутренних полостей корпуса. Из-за этого сопротивление движению затвора со временем возрастает в несколько раз, и стандартный двигатель перестает справляться со своей задачей.
• Вязкие и залипающие жидкости: Густые среды создают эффект «прилипания» элементов герметизации к подвижному штоку. Для отрыва плунжера или поворота диска в начальный момент времени требуется колоссальное стартовое усилие.
• Химическая агрессивность: Пары кислот или щелочей, проникающие через уплотнения, способны вызвать коррозию выходного вала и внутренних деталей редуктора, если класс защиты корпуса выбран неправильно.

Температурный режим как фактор риска

Температура — один из главных врагов согласованной работы элементов автоматизации. Причем опасность представляют как экстремальные термические нагрузки со стороны магистрали, так и условия окружающей среды.

Зона температурного воздействия	Физический процесс	Последствия неверного подбора оборудования
Высокая температура среды (пар, перегретая вода, технологические газы)	Тепловое расширение металлов деталей арматурного узла.	Сужение зазоров, заклинивание шарового крана или задвижки в промежуточном положении, передача избыточного тепла на электронику через шток.
Низкая температура окружающей среды (открытые площадки, северные регионы)	Загустевание смазочных материалов внутри редуктора, снижение эластичности уплотнителей.	Резкое возрастание пускового момента, падение частоты вращения двигателя, растрескивание пластиковых деталей блока концевых выключателей.

Заметка технолога: Для работы на открытом воздухе в условиях суровой зимы недостаточно просто выбрать исполнение УХЛ1. Необходимо убедиться в наличии встроенного блока обогрева внутреннего пространства корпуса (антиконденсатного подогревателя). Он поддерживает оптимальную температуру для электроники и сохраняет текучую консистенцию смазки, обеспечивая стабильную скорость перемещения затвора в любой сезон.

Чем грозит бизнесу ошибка подбора оборудования

Для коммерческого предприятия любая техническая ошибка на производстве мгновенно трансформируется в финансовые потери. Неправильное сопряжение исполнительного механизма и элементов трубопровода — это не просто досадный просчет инженеров, а прямая угроза рентабельности проекта. Когда закупленное дорогостоящее оборудование не может работать эффективно, бизнес сталкивается с каскадом проблем, затрагивающих как операционную деятельность, так и стратегические показатели компании.

Прямые финансовые потери и скрытые издержки

Последствия некорректного выбора компонентов автоматизации можно разделить на очевидные (прямые) и отложенные, которые наносят наибольший ущерб в долгосрочной перспективе:

• Срыв сроков ввода объекта в эксплуатацию: Если несоответствие обнаруживается во время монтажа, запуск линии откладывается. Бизнес теряет недели или месяцы на процедуру возврата товаров, повторный заказ, логистику и проведение новых пусконаладочных работ.
• Порча материальных активов: Как уже отмечалось, избыточный крутящий момент ломает внутренние узлы арматурного корпуса, а дефицит мощности приводит к перегрузке и сгоранию обмоток двигателя. В итоге предприятие вынуждено оплачивать ремонт или полную замену двух дорогостоящих устройств вместо одного.
• Аварийные остановки и простой линий: Если узел работает некорректно, увеличивается риск внезапного отказа системы. Час простоя крупного химического, металлургического или пищевого комбината может стоить миллионы рублей.

Репутационные риски и промышленная безопасность

Помимо чисто финансовых метрик, существуют факторы безопасности и доверия со стороны партнеров. Неполное закрытие магистрального клапана из-за слабого двигателя может привести к утечке опасного сырья, гидроудару или аварии на теплотрассе. Это влечет за собой жесткие санкции со стороны органов экологического и промышленного надзора.

Для системных интеграторов и подрядных организаций регулярные ошибки подбора означают потерю доверия заказчиков, судебные иски, гарантийные ремонты за свой счет и, как следствие, постепенный уход с рынка.

Финансовый анализ: Практика показывает, что попытка сэкономить на предпроектном обследовании и аудите спецификаций увеличивает итоговую смету проекта автоматизации в среднем на 30–40%. Расходы на производство нестандартных переходных муфт, оперативную доставку альтернативных моделей и оплату сверхурочной работы монтажных бригад всегда кратно превышают цену профессионального инженерного консалтинга на старте.

Как избежать убытков при проектировании систем автоматизации

Предотвратить технологический конфликт оборудования гораздо проще и дешевле на этапе чертежей и спецификаций, чем исправлять его последствия на строительной площадке. Грамотный подход к проектированию инженерных сетей минимизирует риски закупки несовместимых компонентов и гарантирует, что каждый рубль, вложенный в модернизацию, принесет ожидаемый экономический эффект. Для этого инжиниринговые службы должны следовать четкому алгоритму сквозного контроля параметров.

Пошаговый алгоритм проверки совместимости

Чтобы исключить влияние человеческого фактора и системных ошибок, процесс подбора технологической связки рекомендуется разделить на четыре обязательных этапа:

• Сбор реальных эксплуатационных данных: расчет должен опираться не на идеальные паспортные значения задвижки, а на максимальные показатели давления, температуры и вязкости среды, которые могут возникнуть в нештатных режимах работы магистрали.
• Верификация геометрических стандартов: до закупки оборудования необходимо сопоставить чертежи фланцевых соединений обоих узлов. Особое внимание следует уделить форме, глубине и допускам посадочного места под шток (квадрат, шпонка или двухгранник).
• Запас по силовым характеристикам: крутящий момент исполнительного механизма должен превышать максимальный момент сопротивления затвора с учетом коэффициента безопасности (не менее 20–30% для чистых сред и до 50% для сред со склонностью к заклиниванию и кристаллизации).
• Согласование протоколов автоматики: инженеры по КИПиА обязаны проверить совпадение вольтажа питания двигателя, типов управляющих сигналов (дискретный или аналоговый) и архитектуры блока концевых выключателей с проектными возможностями контроллеров верхнего уровня.

Использование опросных листов как инструмент защиты

Главным документом, регламентирующим взаимодействие между заказчиком и поставщиком оборудования, является детально заполненный опросный лист. Попытка заполнить его «на глаз» — первый шаг к получению несовместимого комплекта.

Раздел опросного листа	Что обязательно должен указать заказчик	Зачем это нужно поставщику
Параметры трубопровода	Номинальный диаметр, рабочее и максимальное давление, перепад давления на затворе.	Позволяет рассчитать точную величину усилия, необходимого для полного открытия или закрытия потока.
Свойства среды	Химический состав, фазовое состояние (газ/жидкость), наличие механических примесей, температурный диапазон.	Влияет на выбор материалов корпуса, уплотнений и необходимость установки блока локального обогрева редуктора.
Инфраструктура управления	Напряжение питающей сети, тип интерфейса связи, требования к взрывозащите.	Исключает ошибку интеграции устройства в общую цифровую систему управления предприятием.

Рекомендация эксперта: Самый надежный способ полностью ликвидировать риск несовместимости — отказаться от раздельного поиска компонентов на вторичном рынке или у случайных дилеров. Передача задачи подбора единому профильному поставщику, способному поставить протестированный комплект оборудования в сборе, перекладывает ответственность за техническое соответствие на плечи завода-изготовителя и экономит время проектного отдела.

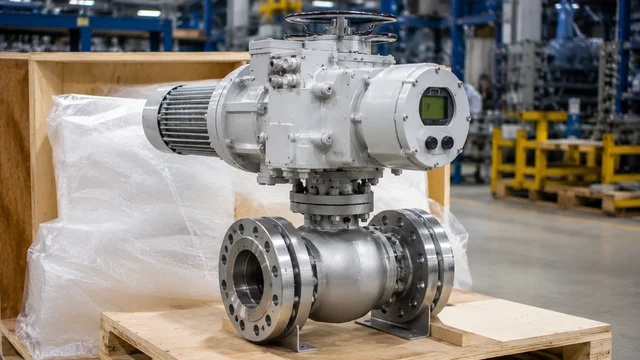

Готовые комплекты арматуры с приводом от производителя

На практике предприятия всё чаще предпочитают закупать готовые комплекты арматуры с приводом вместо самостоятельного подбора компонентов. Рациональный подход к закупкам заключается в минимизации звеньев цепи поставок и уходе от практики самостоятельной сборки сложных узлов на объекте. Поставка готовых комплектов, включающих в себя идеально сопряженные элементы запорной или регулирующей арматуры и исполнительного механизма, стала распространённой практикой на промышленных предприятиях. Такое комплексное решение позволяет полностью закрыть вопрос совместимости еще на стадии заводского производства.

Преимущества блочно-модульного подхода для B2B-клиентов

Выбор в пользу предсобранных заводских решений дает предприятию комплекс коммерческих и технических преимуществ, которые напрямую влияют на экономику проекта:

• Высокая степень совместимости компонентов: Завод-изготовитель берет на себя проведение всех расчетов. Крутящий момент, осевое усилие, конфигурация фланцев ISO и параметры муфты вала подбираются инженерами производителя в строгом соответствии с техническими характеристиками обоих элементов.
• Заводское тестирование и калибровка: Каждый комплект проходит стендовые испытания перед отгрузкой. Специалисты настраивают блок концевых выключателей, проверяют плавность движения затвора и герметичность узла при номинальном давлении. Вы получаете протестированное изделие, готовое к монтажу на трубопровод.
• Единая точка ответственности: При возникновении любых вопросов в процессе эксплуатации или технического обслуживания вам не придется искать крайних между поставщиком электроприводов и заводом, выпустившим краны или задвижки. Вся официальная гарантия распространяется на узел целиком.

Оптимизация закупочной деятельности и логистики

Покупка готового комплекта существенно упрощает работу отделов материально-технического снабжения и проектных групп. Вместо ведения нескольких контрактов, согласования графиков доставки разных товаров и контроля складских остатков, компания получает один сквозной договор. Снижается общая цена логистики, исключаются риски простоя монтажных бригад из-за задержки одной мелкой переходной детали, а доставка осуществляется в согласованные сроки единой партией.

Мнение коммерческого директора: Экономический эффект от использования готовых комплектов становится заметен уже на этапе монтажа. Отсутствие необходимости в ручной подгонке деталей, изготовлении кастомных переходников и привлечении сторонних КИПиА-специалистов для первичной настройки снижает общую стоимость внедрения системы автоматизации на объекте до 20%. Это делает покупку готового узла у одного производителя наиболее прагматичным решением для бизнеса.

Услуги профессионального шефмонтажа и адаптации оборудования

Даже при наличии идеально подобранного комплекта оборудования, этап его интеграции на реальном промышленном объекте скрывает множество подводных камней. Ошибки, допущенные неквалифицированным персоналом во время непосредственной установки, могут свести на нет все усилия проектировщиков. Именно поэтому для крупного B2B-сегмента критически важным сервисом становится профессиональный шефмонтаж и адаптация исполнительных механизмов под специфику конкретного технологического процесса.

Что включает в себя экспертное сопровождение

Шефмонтаж — это комплексный аудит и контроль всех этапов ввода узла автоматизации в эксплуатацию силами инженеров завода-изготовителя. Эта услуга включает в себя решение нескольких ключевых задач:

• Контроль корректности установки: проверка соосности вала управления и штока арматурного корпуса, контроль затяжки фланцевых соединений в соответствии с техническими регламентами.
• Пусконаладка электроники: подключение цепей питания, интеграция блока концевых выключателей в общую схему АСУ ТП, калибровка аналоговых сигналов позиционирования затвора.
• Тестирование под нагрузкой: проверка работы связки привода и арматуры в реальных условиях движения рабочей среды при максимальном давлении и температуре.

Адаптация нестандартного и существующего оборудования

Особое значение имеет услуга адаптации в ситуациях, когда предприятие проводит частичную модернизацию без полной замены трубопроводных элементов. Если на объекте уже смонтированы старые многооборотные задвижки или поворотные краны, а системы автоматизации требуют установки современных цифровых электроприводов, инженеры сервисной службы разрабатывают индивидуальное решение.

Инженерная задача адаптации	Технологическое решение	Результат для заказчика
Несовпадение посадочных мест старого ГОСТ и нового ISO.	Проектирование и изготовление индивидуальных переходных фланцев и муфт.	Надежное механическое соединение без замены корпуса арматуры.
Отсутствие возможности дистанционного контроля на старом узле.	Дооснащение системы выносными датчиками положения и интеллектуальными блоками.	Включение устаревшего оборудования в современную цифровую сеть управления.

Комментарий руководителя сервисной службы: Привлечение наших специалистов на этап монтажа — это лучшая страховка инвестиций компании. Мы не просто проверяем работоспособность механической части, мы гарантируем, что вся система будет работать в строгом соответствии с правилами промышленной безопасности. Кроме того, официальный шефмонтаж позволяет существенно продлить срок заводской гарантии на изделия, так как производитель полностью уверен в качестве проведенных работ.

Заключение

Подводя итоги, можно с уверенностью сказать, что корректная автоматизация любого промышленного объекта не терпит поверхностного отношения к деталям. Ситуации, в которых современные виды привода не подходят к установленной механической части, в большинстве случаев обусловлены отсутствием системного анализа на этапе проектирования. Полноценный учет всех эксплуатационных факторов — от точного расчета требуемого крутящего момента до проверки геометрии соединения вала и муфты — является гарантией долговечной и безаварийной работы всего комплекса. Выбор запорной и регулирующей арматуры должен быть неразрывно связан с подбором параметров управляющего механизма.

Для B2B-секторов экономики цена инженерной ошибки слишком высока, поэтому использование готовых заводских комплектов, в которых характеристики привода и трубопроводной арматуры изначально сбалансированы производителем, становится самым прагматичным решением. Это позволяет исключить человеческий фактор, ускорить доставку товаров и монтаж изделий на объекте, а также гарантировать полное соответствие требованиям промышленной безопасности и ГОСТ. Доверяя подбор электроприводов и сопутствующего оборудования профессионалам, компания получает комплексное решение для автоматизации технологических процессов с подтвержденной совместимостью компонентов.

Часто задаваемые вопросы (FAQ)

В данном блоке собрана ключевая информация, которая позволяет быстро определить основные причины технических несоответствий и получить практические рекомендации по их устранению.

1. Почему новый тип электроприводов может не подойти к старой задвижке?

Основные механические причины кроются в несовпадении присоединительных размеров фланцев (стандарты ISO против старых версий ГОСТ) и геометрии штока. Кроме того, старые задвижки из стали или чугуна из-за износа корпуса требуют значительно большего выходного усилия для перемещения запорного элемента, чем указано в их первоначальной документации. В связи с этим номинальный момент нового привода может оказаться недостаточным.

2. Чем опасен избыточный крутящий момент привода для запорной арматуры?

Если крутящий момент подобранного устройства существенно превышает допустимые значения для конкретного клапана или крана, возникает серьезная угроза разрушения внутренних узлов. В случае заклинивания или при достижении крайнего положения закрытия, избыточное усилие исполнительного привода приведет к деформации или срезу штока, повреждению уплотнительных поверхностей корпуса или поломке шестерен редуктора двигателя.

3. Какие параметры важны для интеграции электроприводов в цифровую систему управления?

Для обеспечения надежного дистанционного управления необходимо учитывать следующие критерии:

• Тип питания (однофазные 220 В, трехфазные 380 В или постоянный ток 24 В);
• Вид управляющего сигнала (дискретный для двухпозиционного действия «открыто/закрыто» или аналоговый 4-20 мА для плавного регулирования расхода потока);
• Наличие достаточного количества концевых выключателей и датчиков положения обратной связи для контроля состояния узла;
• Степень защиты корпуса от воздействия влаги и температуры (наличие взрывозащиты и антиконденсатного блока обогрева).

4. В каких случаях для шаровых кранов требуются многооборотные приводы?

По принципу своего действия стандартные шаровые краны и поворотные затворы являются частично поворотными устройствами, где для полного изменения положения затвора требуется поворот вала на 90°. Однако, если на трубопроводе большого диаметра установлена регулирующая арматура со встроенным редуктором, для ее плавного перемещения и снижения динамической нагрузки на двигатель могут применяться многооборотные модификации электроприводов.

5. Можно ли устанавливать пневматические регуляторы на магистрали при отсутствии источника сжатого воздуха?

Пневматические исполнительные механизмы подходят для установки только при наличии стабильно работающей компрессорной линии. Если подача сжатого воздуха на объекте не предусмотрена инфраструктурой, единственным логичным решением является использование современных систем электроприводов, которые обеспечивают высокую точность позиционирования клапана без необходимости прокладки дополнительных воздушных магистралей.

6. Из-за чего возникает рост сопротивления регулирующей арматуры в процессе эксплуатации?

Изменение частоты и плавности хода затвора связано с рядом факторов технологической среды:

Фактор среды	Влияние на узлы арматуры	Требования к подбору электроприводов
Высокая температура	Тепловое расширение металлов деталей, сужение зазоров.	Нужен дополнительный запас по мощности двигателя не менее 30%.
Механические примеси	Абразивный износ уплотнений, появление отложений в корпусе.	Установка интеллектуального блока защиты от заклинивания.

7. Какова роль муфты в соединении привода и арматуры?

Переходная муфта является ключевым элементом механического сопряжения вала исполнительного механизма и штока арматуры. Если размеры или форма внутренней части муфты (например, под двухгранный паз или квадрат) не соответствуют концевику затвора, жесткое соединение становится невозможным. Использование неподходящих переходников приводит к появлению люфтов, нарушению фаз открытия/закрытия и ускоренному износу всей системы управления.

8. Как компания может заказать шефмонтаж для адаптации оборудования?

Чтобы оформить заказ на услуги шефмонтажа и получить официальную гарантию производителя на весь узел в сборе, достаточно заглянуть в наш каталог или обратиться в сервисный отдел компании. Специалисты проведут детальный расчет параметров, определят совместимость установленной арматуры и выбранного привода, выполнят профессиональную установку концевых выключателей и интеграцию оборудования в цифровую сеть предприятия, что существенно снижает риск технических ошибок при эксплуатации.

Список источников

• ГОСТ Р 55510-2013 «Арматура трубопроводная. Электроприводы. Общие технические условия». — Москва: Стандартинформ, 2014.
• ГОСТ 9544-2015 «Арматура трубопроводная. Классы герметичности затворов». — Москва: Стандартинформ, 2016.
• ISO 5211:2017 “Industrial valves — Part-turn actuator attachments” (Международный стандарт: «Промышленная арматура. Присоединительные размеры частично поворотных приводов»).
• ISO 5210:2017 “Industrial valves — Multi-turn actuator attachments” (Международный стандарт: «Промышленная арматура. Присоединительные размеры многооборотных приводов»).
• Гуревич Д. Ф. «Расчет и конструирование трубопроводной арматуры». — Ленинград: Машиностроение, 1989.
• Косачевский В. А. «Автоматизация систем управления потоками технологических сред на химических производствах» // Промышленная автоматизация. — 2022. — № 4. — С. 18–25.
• Технические каталоги и стандарты проектирования ведущих российских и мировых производителей приводной техники и запорно-регулирующей арматуры.
