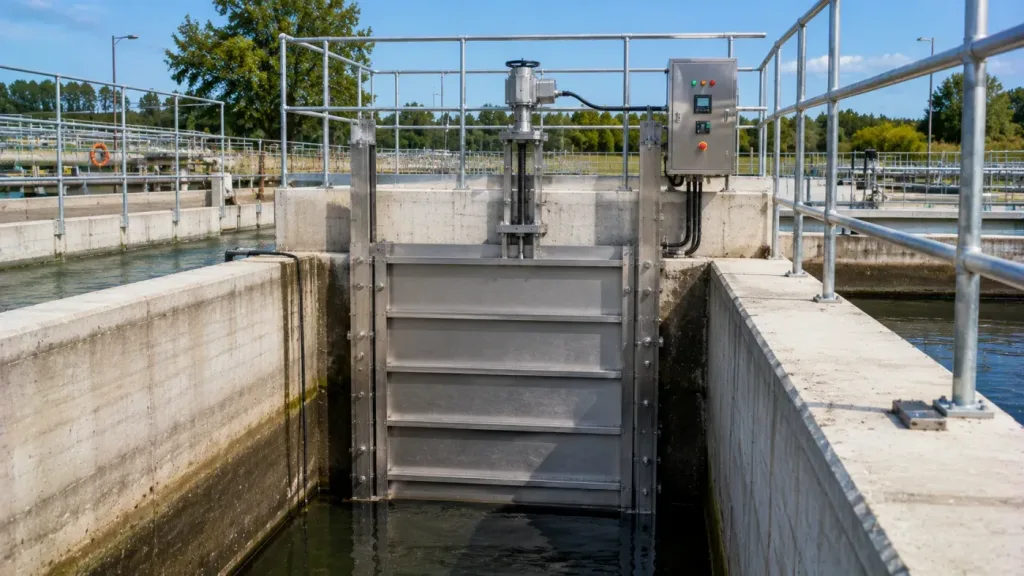

Привод щитового затвора: виды и выбор

При этом сам затвор щитовой представляет собой лишь перегораживающий щит. Чтобы этот щитовой затвор эффективно выполнял свои задачи, ему необходим правильно подобранный исполнительный механизм. Силовое устройство определяет скорость, с которой затвор осуществляет цикл открытия и закрытия. Мощный привод на щитовой затвор должен быть рассчитан с учетом нагрузки от давления рабочей среды, массы поднимаемой детали и специфики условий эксплуатации.

Надежный привод на щитовой затвор гарантирует плавный режим работы инженерных систем, снижает риск аварийных ситуаций и продлевает срок службы оборудования. Насосные станции и очистные комплексы часто задействуют автоматизированное управление, где регулирование потоков происходит дистанционно. Выбирая исполнительный механизм на свой щитовой затвор, важно учитывать тип привода, технические характеристики объекта и требуемый уровень автоматизации.

Что такое привод щитового затвора и зачем он нужен

Привод представляет собой силовое устройство, которое передает механическое усилие на шток или винт запорной арматуры для перемещения заграждающего щита. Без этого узла щитовой затвор остается неподвижной металлоконструкцией, неспособной выполнять свои функции. Назначение исполнительного механизма заключается в том, чтобы конвертировать вращательное или поступательное движение в линейное перемещение.

Ключевые задачи и роль в системе

В процессе работы запорное оборудование сталкивается с постоянным гидростатическим давлением, сопротивлением рабочей среды и трением уплотнительных элементов. Правильно подобранный привод на щитовой затвор позволяет легко преодолеть эти нагрузки и гарантирует надежное перекрытие потока без заклинивания деталей. Это особенно важно на объектах канализации, очистных сооружениях и в промышленных водостоках, где любой сбой грозит затоплением территории или остановкой технологического цикла.

Для конструкций больших размеров или систем с высокой скоростью движения жидкости силовое устройство становится единственным способом контроля. Если на мелких лотках открытого канала еще допускается использовать ручные приводы или колонки управления, то при значительном напоре стоков необходима автоматизация. В таких условиях привод не просто облегчает физический труд персонала, а дает возможность интегрировать щитовой затвор в единую систему автоматического управления для дистанционной регулировки и защиты от аварийных ситуаций.

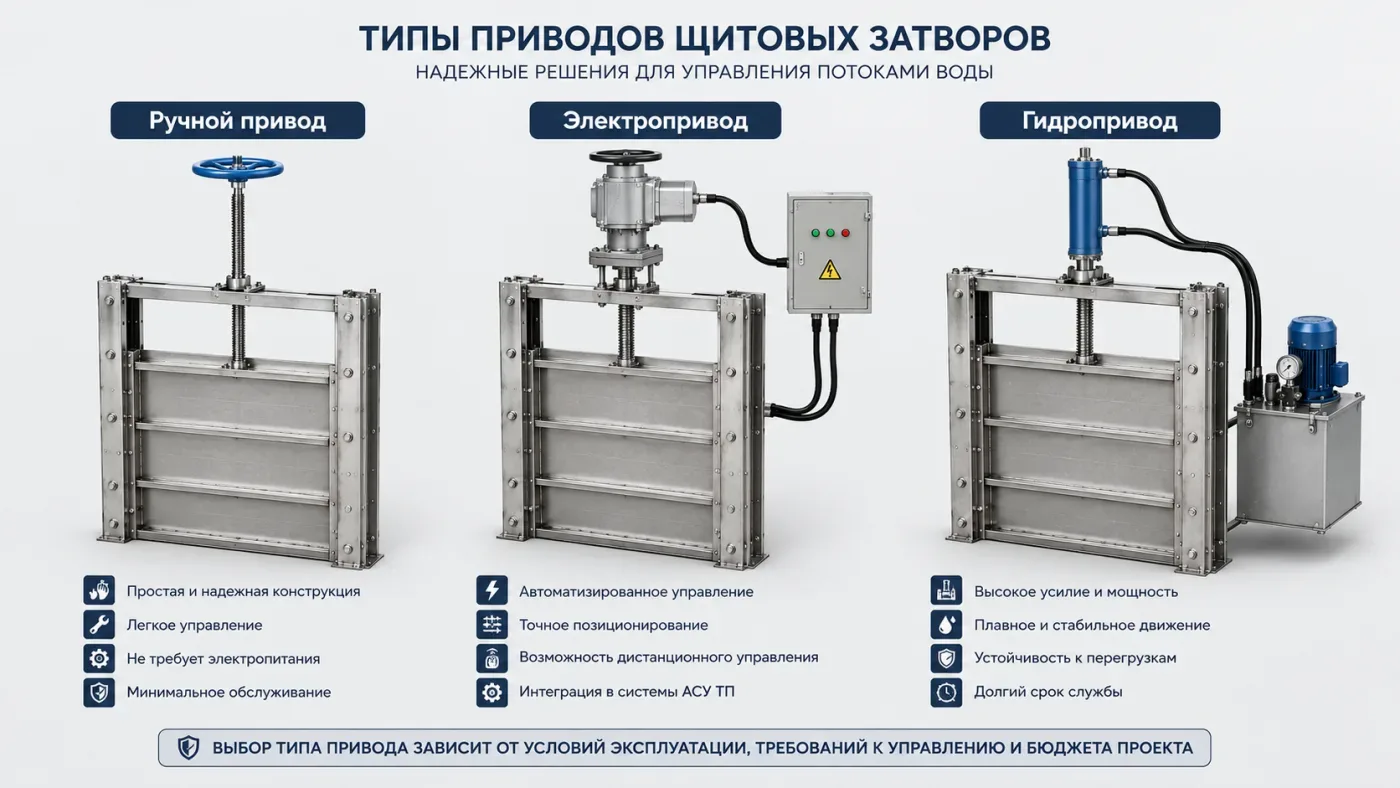

Виды приводов для щитовых затворов: сравнение типов

Для управления запорными устройствами используются три ключевых типа механизмов: ручные, электрические и гидравлические. Выбор конкретного типа зависит от габаритов заграждающего щита, требуемой скорости перемещения и степени автоматизации объекта. В зависимости от назначения инженерных систем силовое устройство обеспечивает как локальное управление, так и полную интеграцию в автоматические комплексы контроля.

Характеристики и особенности применения

Ручные приводы (штурвалы, маховики или механические редукторы) остаются самым доступным решением для небольших лотков и каналов с редким циклом перекрытия. Они не требуют подвода электроэнергии и надежны при минимальном обслуживании. Однако при значительных размерах щита и высокой нагрузке со стороны рабочей среды физического усилия человека становится недостаточно, а время полного открытия и закрытия существенно возрастает.

Электропривод выступает стандартом для большинства современных промышленных сооружений и очистных станций. Электрический привод позволяет осуществлять дистанционное управление потоками, точно регулировать положение затвора и оперативно реагировать на аварийные ситуации. В отличие от компактных локальных задвижек, щитовой затвор с электроприводом рассчитан на регулярные и высокие нагрузки при перекрытии каналов большой площади.

Гидравлический привод применяется в наиболее тяжелых условиях эксплуатации: на глубоководных объектах, насосных станциях, а также там, где требуется создание максимального усилия при компактных габаритах исполнительного органа.

Сравнительный анализ исполнительных механизмов

Тип привода	Управление	Применимость по нагрузке	Ключевые преимущества
Ручной (редуктор, штурвал)	Ручное (на месте)	Малые и средние каналы	Энергонезависимость, простота конструкции, минимальные затраты
Электрический	Автоматическое / дистанционное	Средние и крупные затворы	Высокая скорость работы, точность позиционирования, легкая интеграция в АСУ ТП
Гидравлический	Автоматическое / гидростанция	Высокие и сверхвысокие нагрузки	Развитие колоссальных усилий, плавность хода, устойчивость к заклиниванию

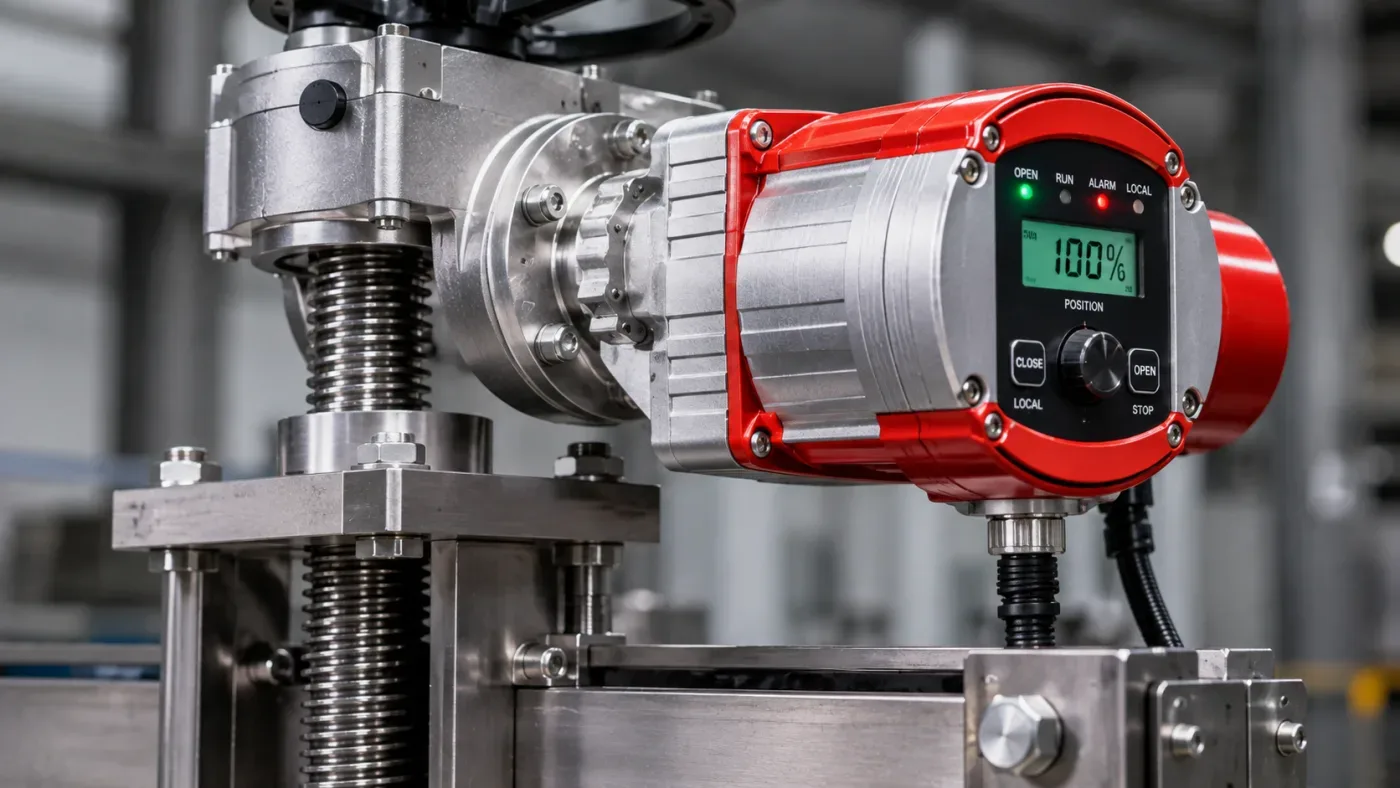

Электроприводы для щитовых затворов: особенности и плюсы

На большинстве промышленных предприятий и канализационных очистных сооружениях стандартным выбором стал именно электропривод. Это устройство подключается к шпинделю через встроенный редуктор и обеспечивает стабильное перемещение заграждающего щита без применения физических усилий персонала.

Конструктивные особенности электроприводов

Использование электрического привода дает возможность гибкой настройки технологических процессов. В зависимости от того, какие параметры и размер имеет щитовой затвор, применяются многооборотные механизмы или решения с угловым ходом. Для безопасной работы в конструкцию электропривода входят следующие элементы:

• Концевые и путевые выключатели — отключают электродвигатель при достижении крайних положений полного перекрытия или открытия лотка;
• Муфта ограничения крутящего момента — защищает шток и раму от повреждений при попадании посторонних предметов или заклинивании;
• Ручной дублер — сохраняет возможность смены положения затвора при отключении электроснабжения на объекте;
• Блок датчиков — передает точные данные о степени открытия затвора в диспетчерский пункт.

Главные преимущества применения

Внедрение исполнительных узлов данного типа в автоматизированные системы позволяет выстроить оптимальный режим работы всего комплекса водоотведения. Главный плюс — это автоматизация и дистанционный контроль: оператор может регулировать уровень жидкости или полностью заблокировать канал с центрального пульта.

Кроме того, качественный электропривод продлевает срок службы запорной арматуры за счет снижения динамических нагрузок. Механизм плавно снижает скорость перед фиксацией в крайних точках, предохраняя эластомерное уплотнение и направляющие рамы от преждевременного износа и гидроударов.

Ручные и гидравлические приводы щитовых затворов

Хотя электрические механизмы занимают лидирующие позиции в автоматизации, ручные приводы и гидравлический привод остаются незаменимыми решениями в конкретных эксплуатационных сценариях. Выбор между ними обусловлен уровнем автономности объекта, величиной нагрузки и частотой обращения к запорному узлу.

Ручная механика: простота и автономность

Когда щитовой затвор установлен на объекте без доступа к электросети или используется как резервный элемент, применяются ручные приводы. Их конструкция строится на передаче усилия через маховик, винтовой шток или механический редуктор. Для удобства персонала на глубоких или перекрытых сверху каналах задействуют специальное оборудование — колонки управления, позволяющие передавать вращение на шпиндель с поверхности площадки обслуживания.

Главные аргументы в пользу автономной механики — абсолютная энергонезависимость, простота монтажа и минимальные расходы на сервис. Однако при выходе из строя электроники или при больших размерах проема подъем щита вручную требует заметного времени и физических усилий. По этой причине ручной механизм выбирают для малых лотков, где регулировка требуется крайне редко.

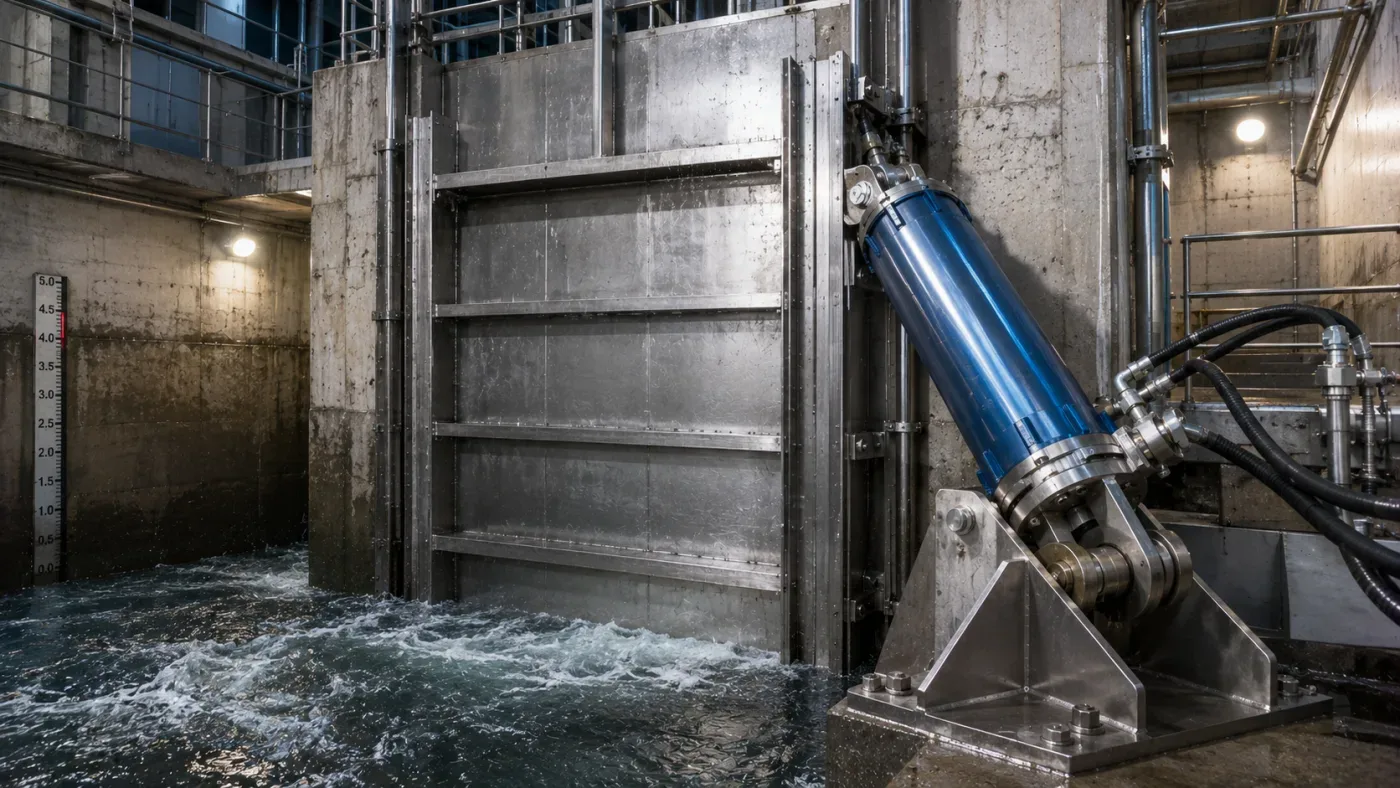

Гидравлика для экстремальных нагрузок

В условиях, когда щитовой затвор сталкивается со сверхвысоким давлением жидкости или работает в агрессивной среде, оптимальным выбором становится гидравлический привод. Силовой гидроцилиндр воздействует непосредственно на шток затвора, развивая значительное усилие без риска перегрева или механического заклинивания.

Гидравлика обеспечивает исключительно плавный ход щита и точное позиционирование даже при колоссальном сопротивлении потока. Для работы во влажных условиях и в контакте с химикатами силовые цилиндры и элементы крепления изготавливаются из нержавеющей стали, что предотвращает появление коррозии и существенно продлевает эксплуатационный ресурс всей конструкции.

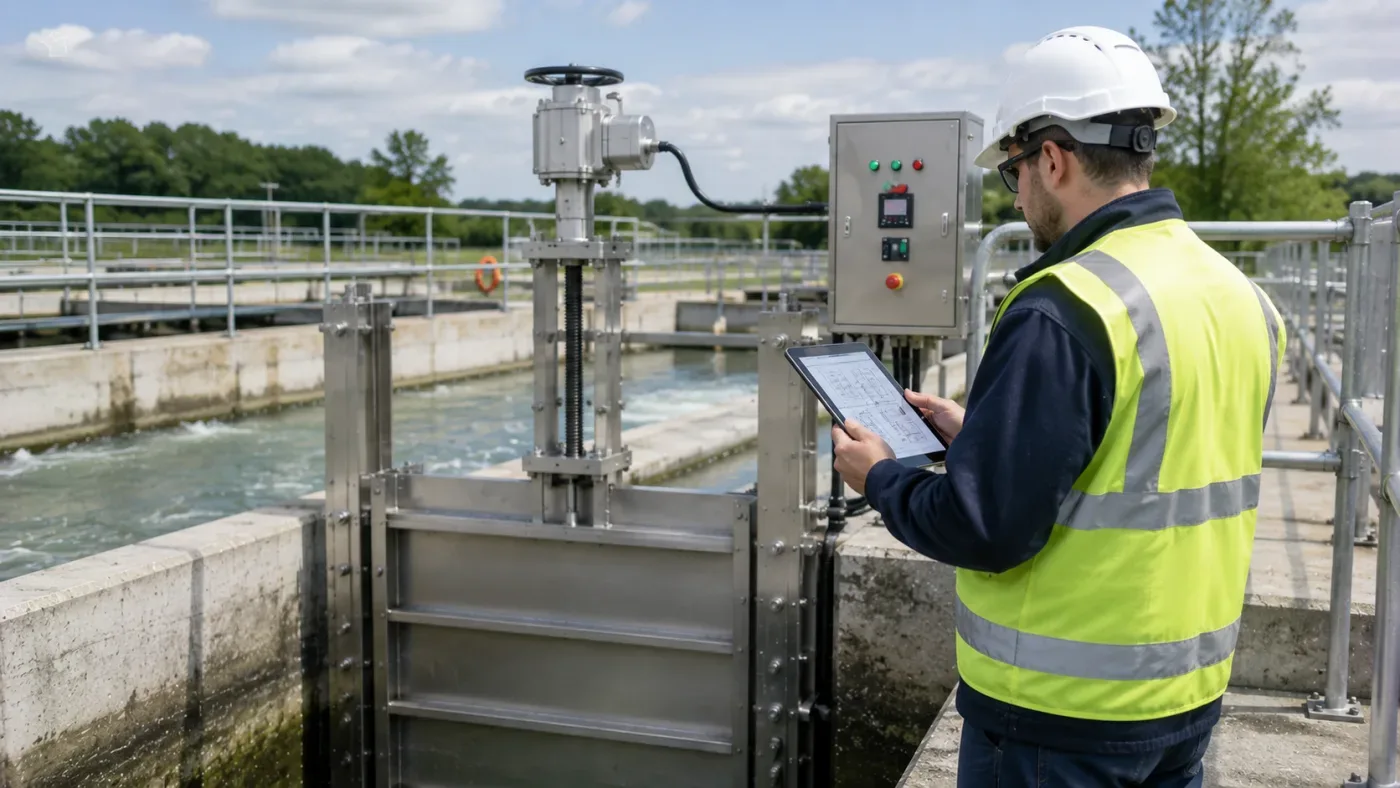

Главные критерии правильного выбора привода

Грамотный подбор исполнительного механизма определяет не только удобство управления, но и общую надежность сооружения. Если силовое устройство выбрано без учета реальных физических нагрузок или условий эксплуатации, щитовой затвор может быстро выйти из строя, заклинить при подъеме или не обеспечить необходимой герметичности в закрытом положении.

Ключевые технические параметры

При выборе типа и мощности механизма инженеры и проектировщики ориентируются на ряд базовых факторов:

• Гидростатическое давление и размер щита. Площадь перекрываемого сечения и высота столба жидкости формируют основную нагрузку на шток. Чем больше габариты канала, тем выше требуемый крутящий момент на валу редуктора.
• Специфика рабочей среды. Для сточных вод, химических эмульсий или морской воды требуется повышенный класс защиты корпуса (не ниже IP67/IP68). При работе в агрессивной среде силовые элементы изготавливаются с применением специального антикоррозийного покрытия или коррозионностойких сплавов.
• Интенсивность и режим работы. Если затвор щитовой используется для регулярного регулирования уровня жидкости, привод должен быть рассчитан на многократные циклы пуска и остановки без перегрева электродвигателя.
• Наличие инженерных коммуникаций. Отсутствие подведенной электросети на удаленных сооружениях заставляет делать выбор в пользу ручных механизмов или гидростанций с автономным двигателем.

Проектирование и опросный лист

Чтобы оборудование точно соответствовало задачам объекта, производители обычно предлагают заполнить опросный лист. В нем фиксируются индивидуальные параметры: геометрические размеры проема, глубина заложения, климатическое исполнение и требования к интеграции в управляющие комплексы. Подбор в соответствии с фактическими данными гарантирует длительный срок службы всех узлов запорной арматуры.

Расчет крутящего момента и мощности привода щитового затвора

Точный расчет силовых параметров — это главный шаг, от которого зависит исправность запорной арматуры и безопасность объекта. Недостаточная мощность исполнительного устройства приведет к тому, что щитовой затвор заклинит под напором жидкости. В свою очередь, выбор слишком сильного двигателя вызывает неоправданный перерасход бюджета и утяжеление всей конструкции.

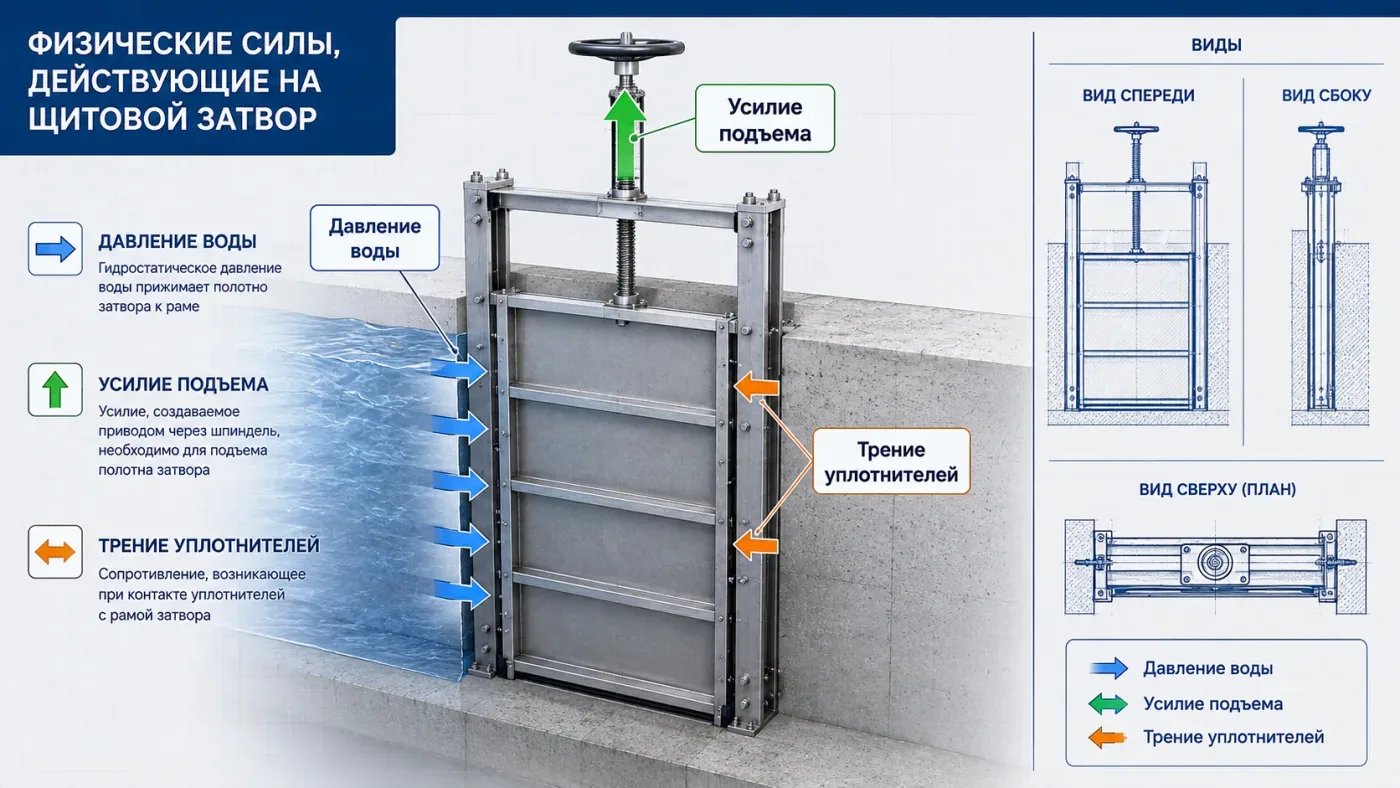

Из чего складывается суммарное усилие

Чтобы определить требуемый крутящий момент на валу, проектировщики вычисляют совокупное сопротивление, которое механизм должен преодолеть при перемещении щита:

• Гидростатическое трение — сила прижатия заграждающего листа к направляющим рамы под воздействием давления столба воды;
• Собственная масса деталей — вес самого стального щита, поднятого штока и соединительных элементов;
• Сопротивление уплотнителей — механическое трение резины или эластомера о стальной корпус при страгивании и фиксации;
• Донный ил и механические примеси — дополнительное сопротивление при подъеме из крайнего нижнего положения в заиленных лотках.

Перевод усилия в крутящий момент и коэффициент запаса

Рассчитанное подъемное усилие пересчитывается в значение крутящего момента с учетом диаметра и шага резьбы выдвижного шпинделя. На требуемую мощность двигателя также напрямую влияет передаточное число, которое обеспечивает встроенный редуктор, и нормативное время цикла открытия и закрытия проема.

При итоговом определении характеристик полученный расчетный параметр обязательно умножают на коэффициент запаса (обычно от 1,25 до 1,5). Это гарантирует, что затвор щитовой без сбоев выполнит свою функцию даже в сложных ситуациях: при пиковом уровне стоков, замерзании или частичном засорении канала.

Частые ошибки при подборе привода и как их избежать

Ошибки на этапе проектирования и подбора силового узла приводят к преждевременному выходу запорного оборудования из строя, удорожанию ремонта и внеплановым остановкам технологического процесса. Большинство проблем возникает из-за стремления сэкономить или поверхностного анализа условий эксплуатации.

Типичные просчеты при выборе привода

Практика показывает, что инженеры и закупщики чаще всего допускают следующие ошибки:

• Подбор мощности без учета запаса. Расчет крутящего момента только по статическому давлению воды приводит к заклиниванию, когда щитовой затвор заносится илом или застревает в случае аварийных ситуаций.
• Пренебрежение характеристиками среды. Установка стандартных механизмов в каналах с агрессивными химическими стоками вызывает быструю коррозию. Для таких систем требованием является специальное защитное покрытие корпуса и исполнение из устойчивых сплавов.
• Игнорирование условий монтажа и сервиса. Привод заказывается без учета габаритов площадки. В результате эксплуатационному персоналу не хватает места для доступа к ручному дублеру, а проведение регулярного технического обслуживания или ремонта становится крайне затруднительным.
• Несоответствие режима работы. Применение исполнительных устройств, рассчитанных на кратковременное включение, в системах постоянного регулирования приводит к постоянному перегреву и выходу электродвигателя из строя.

Как свести риски к минимуму

Чтобы исключить подобные ошибки, подбор силового оборудования следует проводить строго по согласованию с техническими специалистами и производителем. Заполнение подробного опросного листа, учет нестандартных параметров канала и предварительный анализ реальных условий эксплуатации позволяют подобрать надежное решение с минимальными затратами на последующий сервис.

Часто задаваемые вопросы (FAQ)

Можно ли переоборудовать щитовой затвор с ручным управлением под электропривод?

Да, в большинстве случаев модернизация возможна. Для этого на раму затвора устанавливается адаптерный фланец или переходный кронштейн. Главное — заранее убедиться, что шток и сам затвор щитовой выдержат возросшие динамические нагрузки, которые дает электрический привод.

Чем отличается подбор механизма, если устанавливается щитовой глубинный затвор?

Глубинный щитовой затвор испытывает высокое гидростатическое давление со всех сторон проема. Для его подъема требуется существенно больший крутящий момент, а шток и элементы рамы изготавливаются из прочной нержавеющей стали. В таких условиях применяются гидравлический привод или многооборотный электропривод с усиленным редуктором.

Как часто необходимо выполнять техническое обслуживание исполнительных механизмов?

Плановый осмотр, проверка уплотнений и смазка винтовой пары проводятся раз в полгода. Если щитовой затвор эксплуатируется в агрессивной среде или на ответственных очистных сооружениях, контрольный осмотр редуктора и проверка концевых выключателей выполняются каждые три месяца.

Заключение

Правильный подбор привода — это ключевой фактор, определяющий стабильность и безопасность всей системы водоотведения. Оценка давления рабочей среды, учет габаритов проема и специфики условий эксплуатации на этапе проектирования обходятся значительно дешевле, чем ликвидация последствий аварий из-за заклинившего оборудования.

Грамотно укомплектованный щитовой затвор обеспечивает плавный режим работы и бесперебойное перекрытие потока на протяжении всего срока службы. Выбирая между ручной механикой, электрическим или гидравлическим приводом, ориентируйтесь на требуемую степень автоматизации, частоту срабатывания и реальные нагрузки на вашем объекте.
