щитовой затвор: чертеж и проектирование

Введение

Чертежи фиксируют результаты инженерных расчетов и служат основой для последующего изготовления и монтажа. В них указываются основные размеры изделия, расположение элементов, точки крепления, проходное сечение и другие технические параметры. Если щитовой затвор изготавливается под конкретный объект, документация также должна учитывать геометрию существующих строительных конструкций и особенности места установки.

Проектирование особенно важно для нестандартных и больших затворов, поскольку увеличение ширины, высоты или рабочего напора повышает нагрузку на металлоконструкции. Щитовой затвор должен сохранять геометрию под давлением жидкости, свободно перемещаться по направляющим и обеспечивать предусмотренную проектом герметичность при закрытии.

В статье рассмотрим, какие исходные данные необходимы для проектирования, что показывают чертежи щитового затвора и как рассчитываются его основные элементы. Отдельно разберем выбор материалов, конструкцию рамы и привода, требования к монтажной документации и типовые ошибки, которые желательно исключить до передачи изделия в производство.

» alt=»» loading=»lazy»>

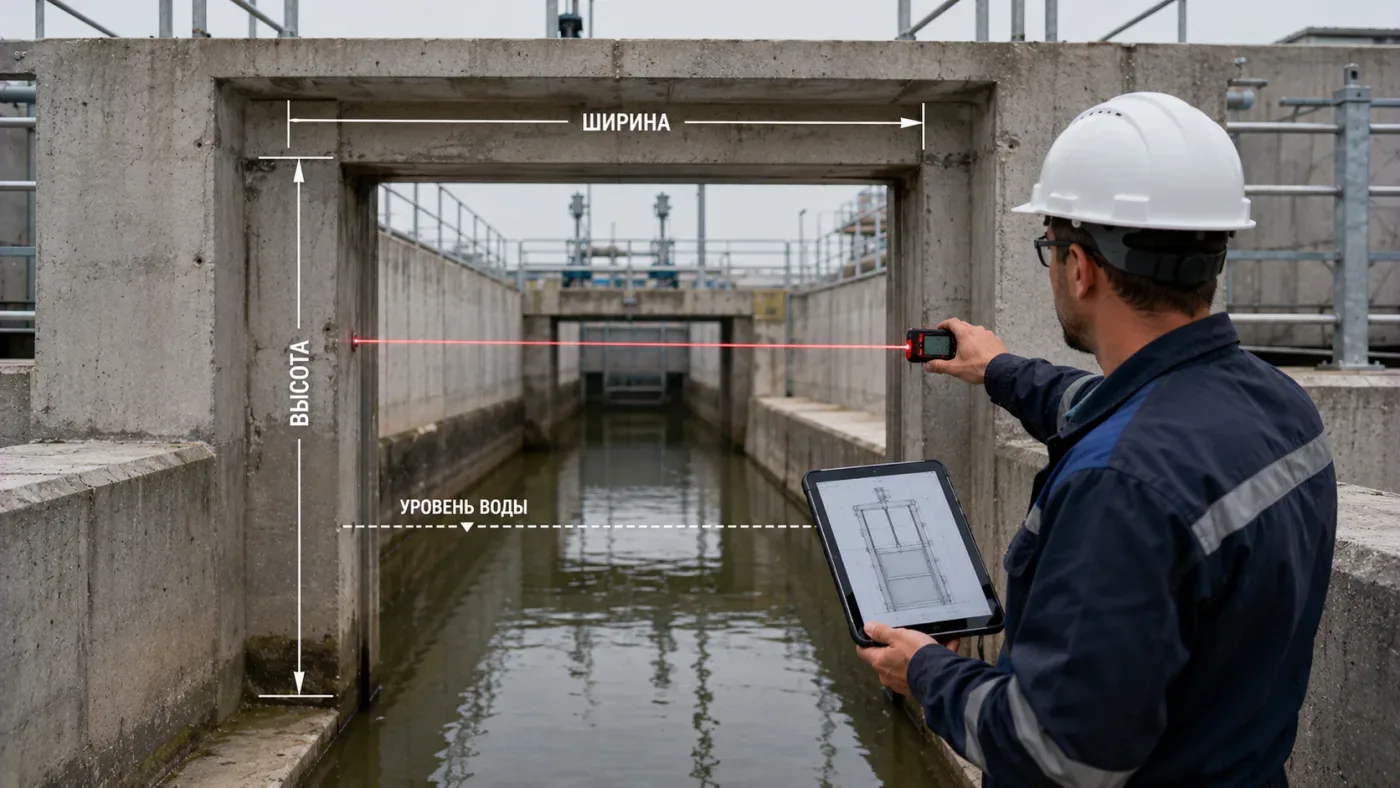

Какие данные необходимы для проектирования щитового затвора

Проектирование щитового затвора начинается со сбора исходных данных по объекту. В первую очередь необходимы размеры и форма перекрываемого проема, высота канала или лотка, максимальный уровень воды, величина напора и направление давления. Для существующих сооружений желательно использовать фактические замеры, поскольку они могут отличаться от старых чертежей.

Не менее важны характеристики рабочей среды. Учитывают тип жидкости, температуру, наличие химически агрессивных веществ и требуемую герметичность. Эти параметры влияют на выбор материалов, защитного покрытия, уплотнений и основных элементов конструкции.

» alt=»» loading=»lazy»>

До разработки чертежей также определяют режим работы оборудования. Щитовой затвор может предназначаться только для полного перекрытия потока или использоваться для его регулировки. Отдельно выбирают способ управления — ручной механизм или электрический привод.

Для точного проектирования специалистам обычно передают размеры проема, расчетный напор, данные о рабочей среде, место и способ установки, требования к управлению и строительные чертежи объекта. Чем точнее исходная информация, тем проще спроектировать щитовой затвор без последующих изменений конструкции при изготовлении и монтаже.

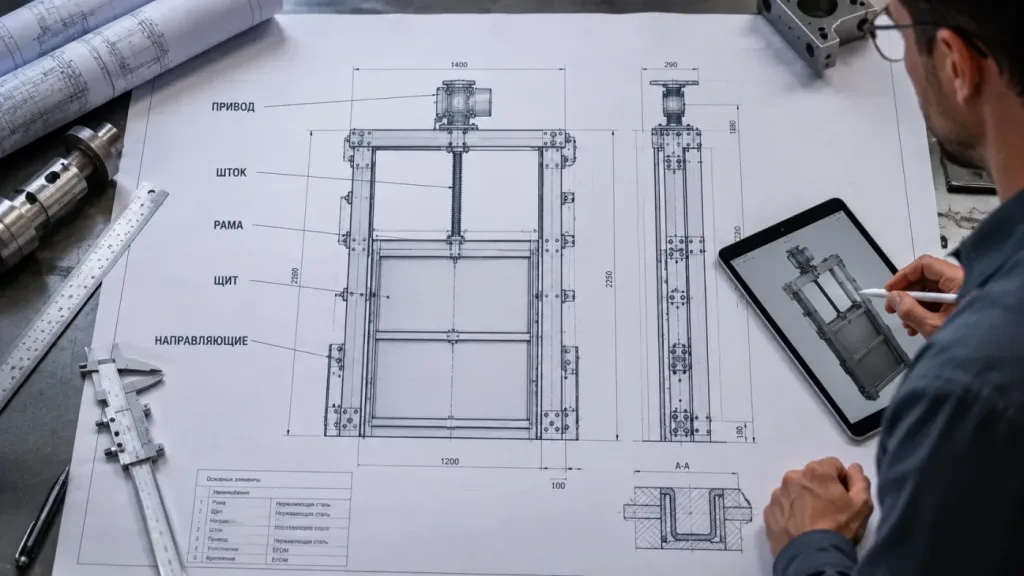

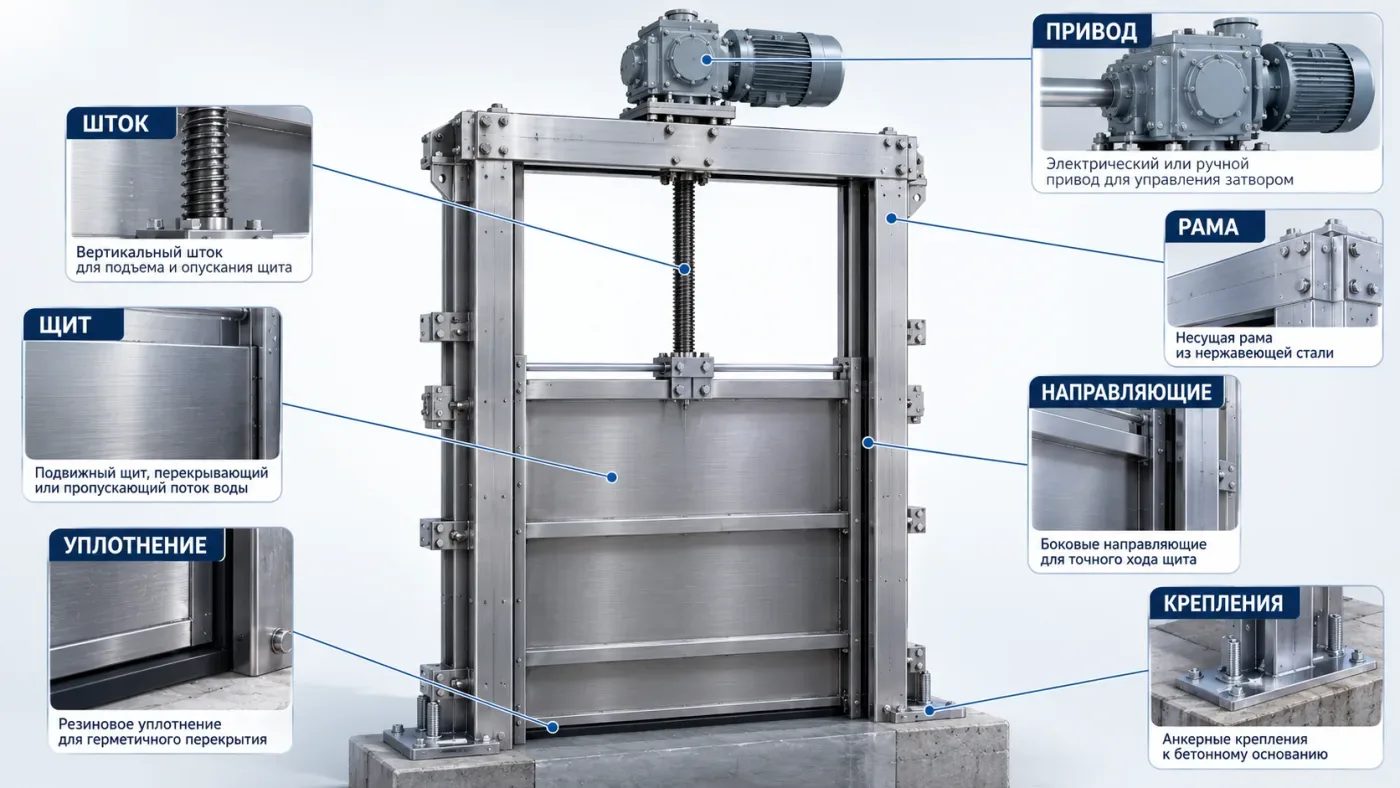

Основные элементы и обозначения на чертеже щитового затвора

Чертеж щитового затвора должен давать понятное представление о конструкции изделия, его габаритах и расположении основных узлов. Обычно на нем показывают раму, подвижный щит, направляющие, шток, уплотнение, механизм привода и элементы крепления. Для каждого узла указываются необходимые размеры и положение относительно перекрываемого проема.

На сборочном чертеже щитовой затвор изображают в нескольких проекциях, если одного вида недостаточно для понимания конструкции. Отдельно могут выполняться разрезы и увеличенные изображения соединений. Это позволяет показать расположение закладных деталей, отверстий, опор и других элементов, которые невозможно однозначно отобразить на основном виде.

» alt=»» loading=»lazy»>

Какие параметры указывают на чертеже

• ширину и высоту проходного сечения;
• габаритные размеры рамы и щита;
• ход и положение штока;
• места крепления и монтажные отверстия;
• расположение привода и направляющих.

Обозначения должны соответствовать принятой проектной документации и позволять связать отдельные детали со спецификацией. Чем понятнее выполнены чертежи, тем меньше вероятность ошибок при изготовлении металлоконструкции и последующем монтаже щитового затвора на объекте.

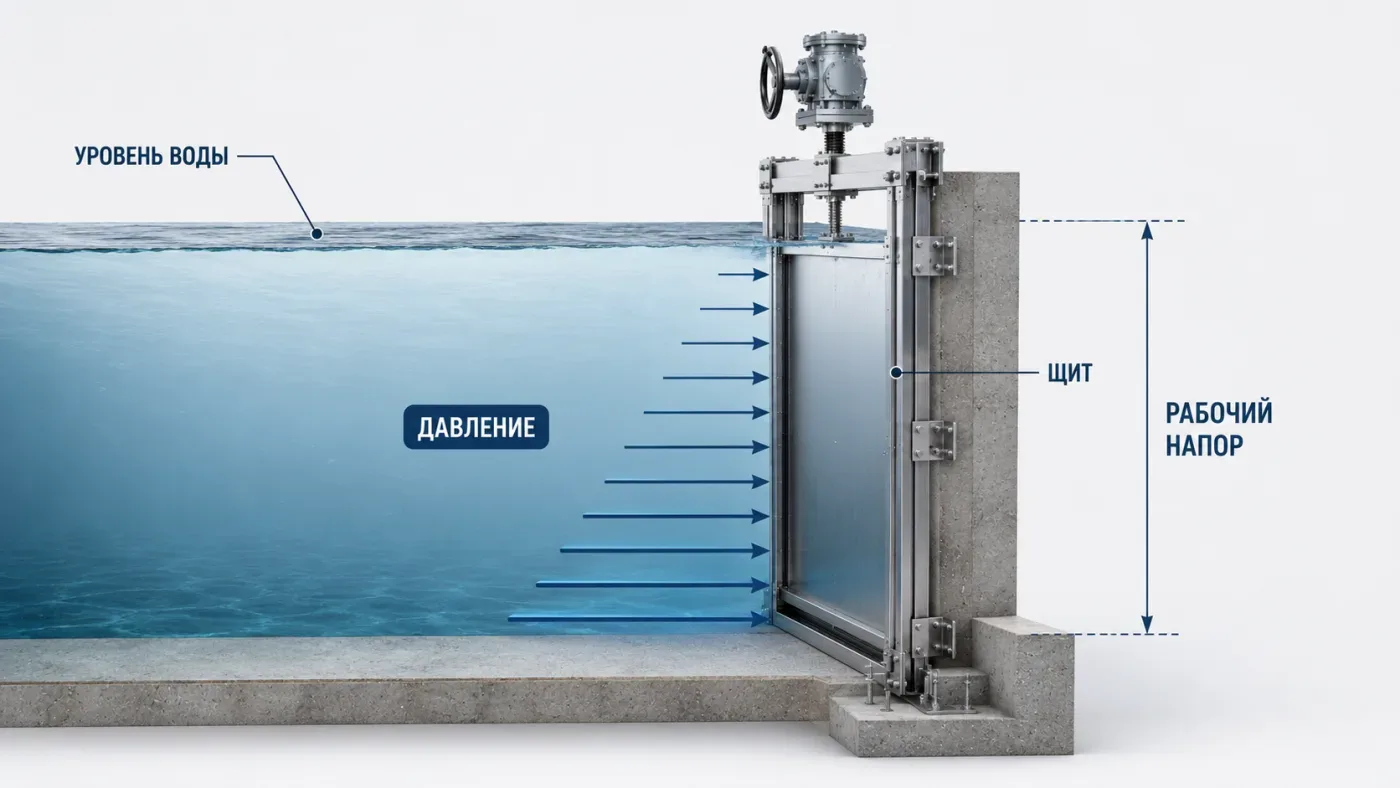

Расчет размеров, нагрузок и рабочего напора

Размеры щитового затвора определяют по геометрии перекрываемого сечения и условиям работы сооружения. Основными исходными параметрами становятся ширина и высота проема, максимальный уровень воды и рабочий напор. Для нестандартных каналов и лотков дополнительно учитывают фактическую форму строительной части.

При закрытии щитовой затвор воспринимает давление жидкости. Чем выше уровень среды и больше площадь щита, тем значительнее нагрузка на раму, направляющие и крепления. Расчет должен подтверждать, что металлические элементы сохранят необходимую прочность и жесткость в предусмотренных условиях эксплуатации.

» alt=»» loading=»lazy»>

От полученных нагрузок зависит не только конструкция щита, но и выбор механизма управления. Сначала рассчитывают усилие, необходимое для открытия и закрытия затвора, а затем подбирают ручной редуктор или электрический привод с подходящими характеристиками.

Результаты расчета учитываются при разработке чертежей: задаются размеры и сечения элементов, расположение усилений и параметры крепления. Такой подход позволяет спроектировать щитовой затвор с учетом реального напора и избежать неоправданного увеличения массы конструкции.

Выбор материалов и конструкции щитового затвора

Материалы щитового затвора выбирают с учетом рабочей среды, расчетного напора и условий эксплуатации. Для систем водоснабжения и других неагрессивных сред может применяться углеродистая сталь с защитным покрытием. При контакте со сточными водами или химически активными веществами часто используют коррозионностойкую или нержавеющую сталь, например подходящие марки AISI.

Одновременно определяется конструктивное исполнение оборудования. Щитовой затвор может быть плоским, глубинным, накладным или лотковым, иметь прямоугольное либо круглое проходное сечение. Конкретный вариант зависит от назначения сооружения, формы проема, уровня жидкости и способа монтажа.

Особое внимание уделяют материалам щита, рамы, штока, креплений и уплотнений. Они должны выдерживать рабочие нагрузки и сохранять характеристики при длительном контакте со средой. Для стальных деталей также предусматривается защита от коррозии, если она необходима по условиям проекта.

Правильный выбор материалов и конструкции позволяет обеспечить необходимую прочность, герметичность и долговечность щитового затвора без неоправданного усложнения и увеличения стоимости изделия.

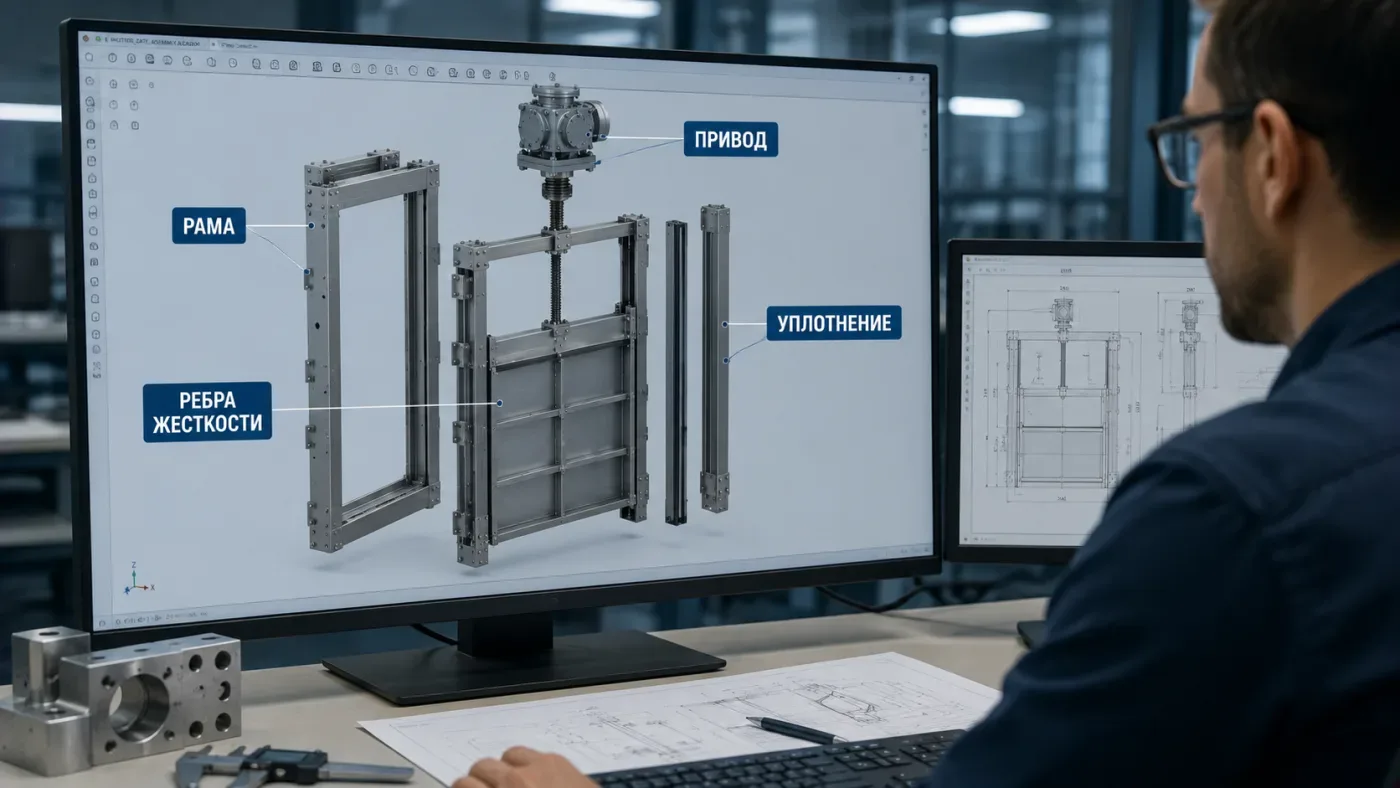

Проектирование рамы, щита, уплотнений и привода

Рама является несущей частью щитового затвора и воспринимает нагрузку от щита и давления жидкости. При проектировании определяют ее размеры, сечения металлических элементов, расположение направляющих и точки крепления к сооружению. Конструкция должна сохранять геометрию и не создавать перекосов при работе оборудования.

Щит рассчитывают с учетом размеров проема и максимального рабочего напора. Для больших сечений предусматривают ребра жесткости или дополнительные балки, ограничивающие деформацию листа. Одновременно проектируют направляющие, по которым щит перемещается при открытии и закрытии затвора.

Уплотнение отвечает за герметичность в закрытом положении. Его форма и материал выбираются в зависимости от рабочей среды, конструкции рамы и направления давления. Уплотнительные элементы должны обеспечивать надежное прилегание щита без чрезмерного увеличения усилия при его перемещении.

» alt=»» loading=»lazy»>

Привод подбирают по расчетному усилию открытия и закрытия. Для простых систем может использоваться ручной винтовой механизм с редуктором, а для автоматизированных объектов — электрический привод, при необходимости дополненный колонкой управления. Все эти узлы отображаются на чертеже как единая конструкция, чтобы еще до изготовления проверить их взаимное расположение и доступность для обслуживания.

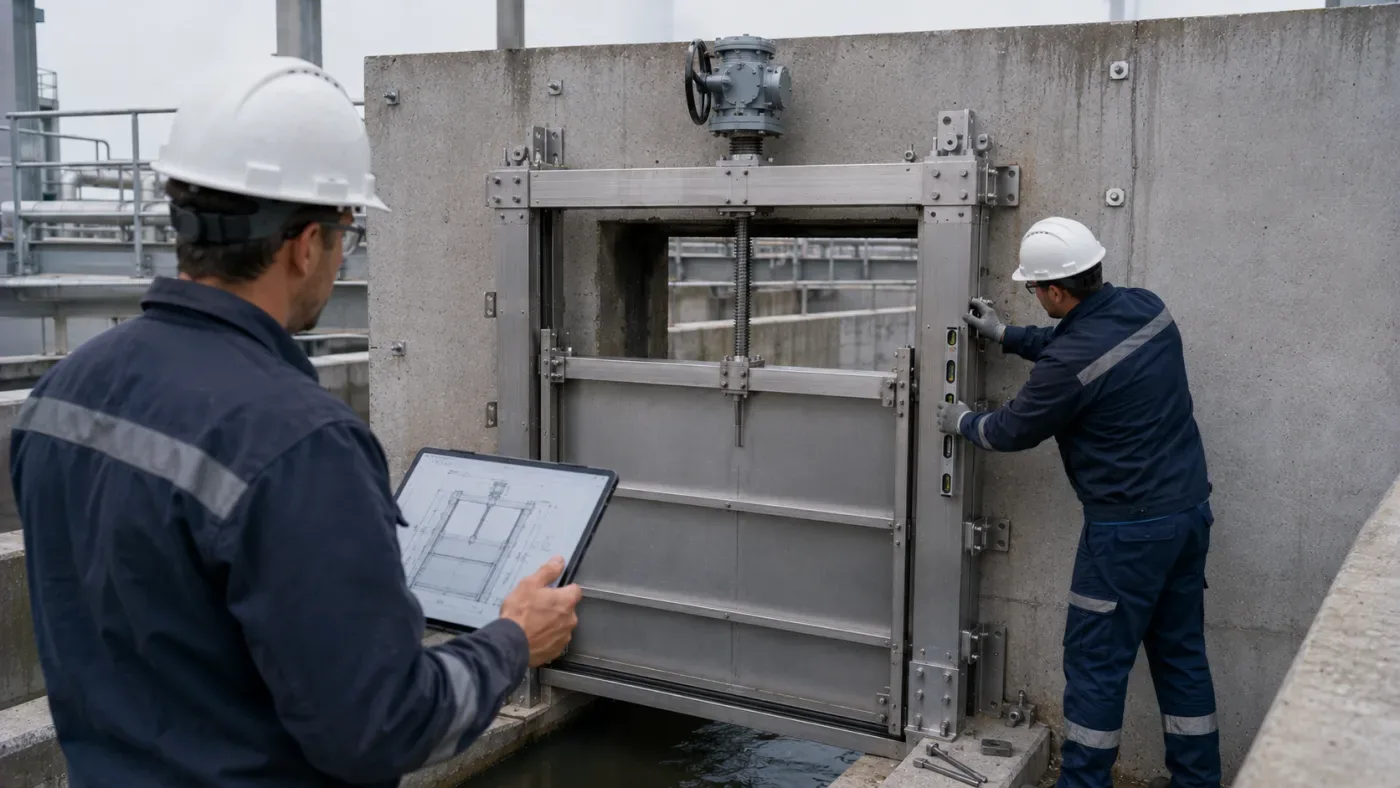

Требования к монтажным и габаритным чертежам

Монтажные и габаритные чертежи должны содержать информацию, необходимую для правильного размещения щитового затвора на объекте. На них указывают общие размеры оборудования, ширину и высоту перекрываемого сечения, положение рамы, привода, штока и точек крепления.

Особое значение имеют привязочные размеры. Они показывают расположение анкерных отверстий, закладных элементов и опор относительно строительных конструкций. Если щитовой затвор устанавливается в существующий канал или проем, чертеж должен учитывать его фактическую геометрию и доступное пространство для монтажа.

Что необходимо отразить на чертеже

• габаритные и присоединительные размеры;
• расположение креплений и монтажных отверстий;
• рабочий ход щита и штока;
• положение ручного или электрического привода;
• необходимое пространство для установки и обслуживания.

» alt=»» loading=»lazy»>

Грамотно подготовленный монтажный чертеж позволяет заранее проверить совместимость оборудования со строительной частью сооружения. Это снижает риск переделок на площадке и упрощает установку щитового затвора в проектное положение.

Типовые ошибки при проектировании щитовых затворов

Большинство проблем со щитовыми затворами связано не со сложностью самой конструкции, а с неточными исходными данными или неправильным расчетом. Одна из частых ошибок — проектирование только по размерам проема без учета максимального уровня воды и рабочего напора. В результате щит, рама или крепления могут оказаться не рассчитаны на фактическую нагрузку.

Еще одна проблема — неверный выбор материалов. Щитовой затвор должен проектироваться с учетом состава жидкости и условий эксплуатации. Если оборудование работает со сточными или химически агрессивными средами, необходимо заранее предусмотреть коррозионностойкое исполнение или подходящее защитное покрытие.

Каких ошибок следует избегать

• использования проектных размеров без проверки фактической геометрии сооружения;
• неправильного определения направления и величины напора;
• недостаточной жесткости рамы и щита;
• ошибок при выборе уплотнений и материала конструкции;
• неправильного расчета усилия ручного или электрического привода;
• отсутствия пространства для монтажа и последующего обслуживания.

Ошибки на чертеже нередко обнаруживаются уже при изготовлении или установке оборудования, когда исправления требуют дополнительных затрат и времени. Поэтому перед выпуском документации важно проверить основные размеры, расположение креплений, ход щита и соответствие выбранной конструкции реальным условиям объекта.

Грамотное проектирование позволяет заранее согласовать щитовой затвор со строительной частью сооружения и избежать большинства проблем при производстве, монтаже и дальнейшей эксплуатации.

FAQ — частые вопросы о чертежах и проектировании щитовых затворов

Заключение

Проектирование щитового затвора начинается с точных исходных данных и расчета условий его будущей работы. Размеры проема, уровень воды, рабочий напор, характеристики жидкости и место установки определяют конструкцию рамы и щита, а также выбор материалов, уплотнений и привода.

Чертеж объединяет результаты этих расчетов и служит основой для изготовления и монтажа оборудования. На нем должны быть однозначно указаны основные размеры, расположение элементов, креплений и механизмов управления. Особенно важна точность документации при изготовлении нестандартного щитового затвора под существующее сооружение.

Грамотное проектирование позволяет заранее учесть нагрузки и особенности объекта, обеспечить надежное перекрытие потока и избежать дорогостоящих изменений во время монтажа. Поэтому щитовой затвор следует рассматривать как часть конкретной инженерной системы, а его чертеж — как результат расчета, а не просто изображение готовой конструкции.
