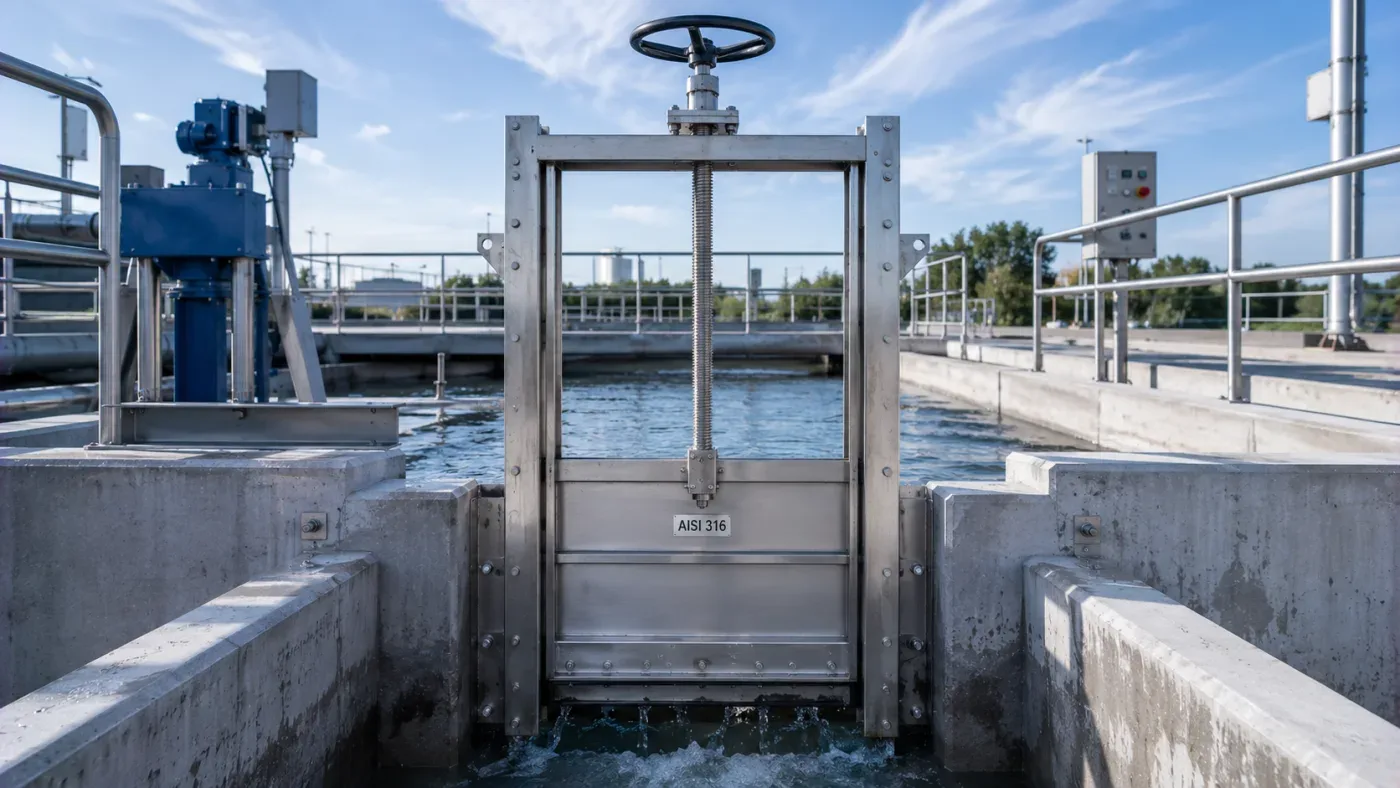

Щитовой затвор нержавеющий для канализации

Введение

» alt=»» loading=»lazy»>

Обычный углеродистый металл в подобных условиях быстро разрушается, поэтому проектировщики массово внедряют нержавеющий сплав. Надежный нержавеющий щитовой затвор способен штатно работать десятилетиями без необходимости капитального ремонта. Практика показывает, что именно нержавеющий металлопрокат эффективно предотвращает деградацию конструкции под постоянным воздействием сероводорода и химически активных реагентов. Благодаря этому, каждый смонтированный нержавеющий затвор окупает изначальные инвестиции за счет полного исключения аварийных простоев.

Грамотно спроектированный щитовой механизм не просто механически перекрывает проходное сечение канала, но и позволяет предельно точно дозировать пропускаемые объемы. Встраивая очередной щитовой затвор в технологическую цепочку, эксплуатирующее предприятие получает абсолютный контроль над потоками жидкостей. При этом жесткий нержавеющий профиль гарантирует, что затвор сохранит плотное прилегание полимерных уплотнителей и идеальную геометрию рамы даже при внезапных гидравлических ударах.

В рамках данного цикла мы детально разберем, как устроен щитовой нержавеющий затвор, изучим специфику его применения и действующие нормативные стандарты. Глубокое погружение в техническую часть поможет понять, почему сегодня именно нержавеющий щитовой затвор считается безальтернативным базисом для стабильного водоснабжения и безопасного водоотведения.

Назначение и сферы применения нержавеющих щитовых затворов в канализации

Основная задача, которую решает затвор щитовой, заключается в надежном разделении и направлении потоков сточных жидкостей. В инженерных сетях канализации этот нержавеющий механизм выступает как магистральная запорная арматура. Без него невозможно осуществить безопасное перекрытие потока для проведения плановых профилактических работ или экстренного ремонта на коллекторах.

В отличие от классических задвижек, щитовой аппарат способен работать в открытых каналах и приемных резервуарах. Любой современный затвор такого типа проектируется с учетом того, что рабочей среде (вода с примесями, песок, ил) свойственна высокая коррозионная активность. Именно поэтому нержавеющий сплав становится обязательным стандартом. Обычная углеродистая сталь быстро сдается в агрессивной среде, где присутствуют химические вещества и биогаз. А вот нержавеющий лист, из которого собирается конструкция, легко выдерживает десятилетия непрерывной эксплуатации.

Сферы практического использования

Применение оборудования охватывает масштабный спектр гидротехнических объектов. Качественный нержавеющий затвор востребован везде, где требуется управлять объемами грязной воды.

• Комплексы очистных сооружений. На аэротенках, песколовках и отстойниках щитовой механизм дозирует поступление биомасс и осадка.
• Канализационные насосные станции (КНС). Здесь затвор защищает насосное оборудование при проведении технического обслуживания. Нержавеющий профиль гарантирует, что даже после долгого простоя щитовой узел сработает без заклинивания.
• Инфраструктура промышленных предприятий. Заводы сбрасывают сточные жидкости сложного химического состава. В таких условиях нержавеющий затвор спасает трубопроводные магистрали от проникновения едких кислот и щелочей.

Часто для подобных объектов требуется прямоугольный или квадратный проем. Под эти размеры затвор проектируется индивидуально, чтобы обеспечить стопроцентную герметичность примыкания к бетонному каналу.

Особого внимания заслуживают заглубленные магистрали. Когда монтируется затвор щитовой глубинный, на конструкцию давят колоссальные массы жидкости. Такой глубинный щитовой аппарат должен обладать усиленными ребрами жесткости. При этом каждый направляющий нержавеющий профиль рассчитывается на максимальный гидростатический прогиб. Только так механизм сохранит геометрию. Любая микродеформация приведет к протечке, но качественный нержавеющий каркас эффективно гасит эти нагрузки. Соответственно, грамотно подобранный щитовой перекрывающий затвор — это основа безотказной логистики любых сетей.

Конструктивные особенности и классификация канализационных затворов

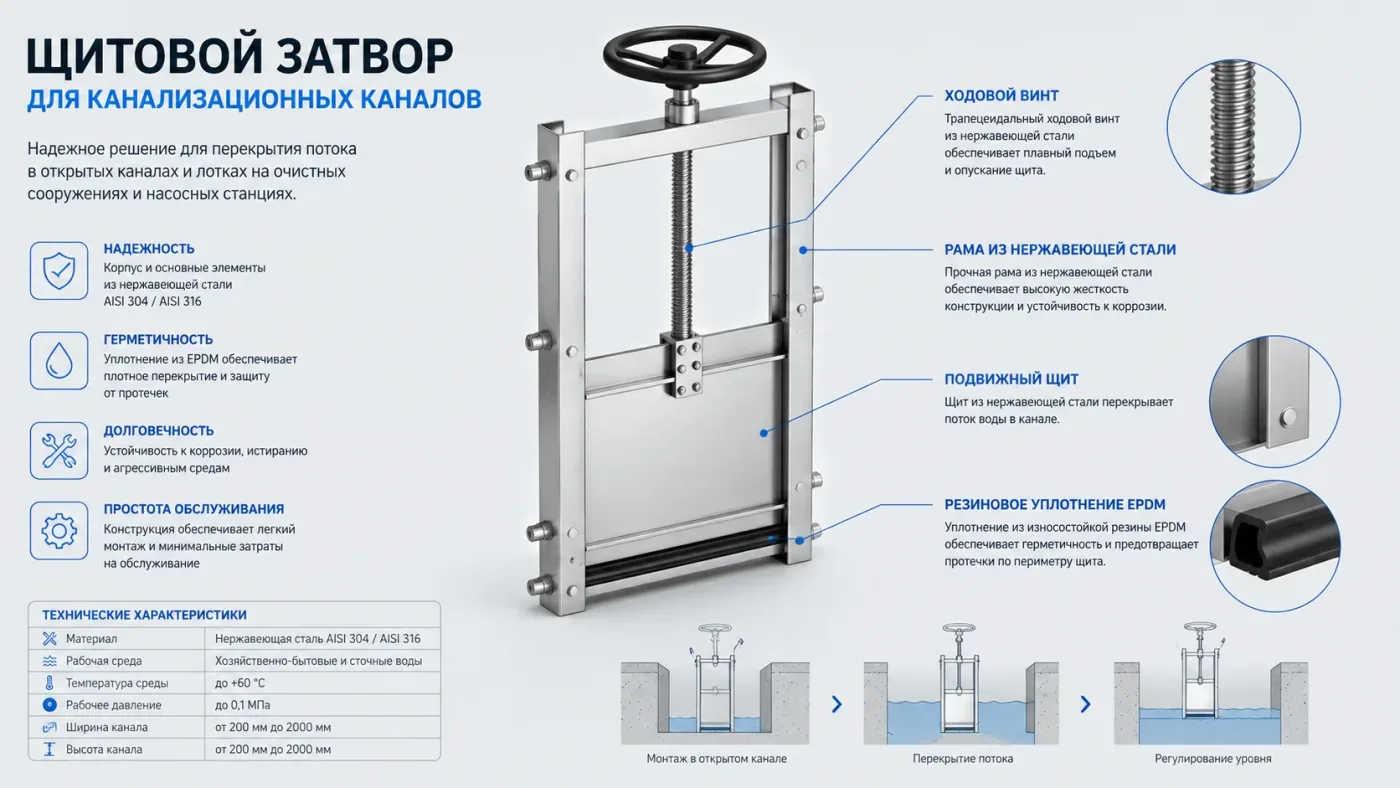

Каждый щитовой затвор представляет собой сложное инженерное устройство, состоящее из нескольких базовых узлов. Стандартная конструкция затвора включает в себя неподвижную несущую часть и подвижное полотно щита, которое перемещается по заданному вектору. Чтобы этот нержавеющий механизм выдерживал гидродинамические удары без деформаций, изготовители применяют усиленные металлические профили, в частности, прочный гнутый швеллер.

Основные элементы механизма

Стабильная работа системы водоотведения зависит от качества каждой детали, из которой собран щитовой нержавеющий затвор. Типовой комплект включает следующие элементы:

• Рама и направляющие: База оборудования, которая бетонируется в канал или крепится к стене. Жесткий нержавеющий профиль рамы предотвращает перекосы всей системы.
• Подвижное полотно: Рабочая плоскость, непосредственно сдерживающая стоки. Этот нержавеющий элемент принимает на себя основное гидростатическое давление.
• Ходовой узел: Винтовой шток и гайка, приводящие щитовой механизм в направленное движение.
• Система герметизации: Эластичное профильное уплотнение (чаще всего применяется морозостойкая резина EPDM). Оно плотно зажимается, когда затвор закрывается, и обеспечивает высокий класс герметичности.

» alt=»» loading=»lazy»>

Виды по месту установки

В зависимости от конфигурации инженерных сетей, проектировщики подбирают определенный форм-фактор оборудования. Интегрированный в сточную систему нержавеющий щитовой затвор может иметь различное конструктивное исполнение.

Точное разделение по типам позволяет выбрать идеальный нержавеющий затвор под конкретный строительный проект. Например, щитовой накладной аппарат отлично подходит для реконструкции старых резервуаров, так как его установка не требует разрушения существующего дна канала. В любом варианте исполнения, грамотно смонтированный щитовой узел гарантирует, что нержавеющий каркас выстоит под напором, а сам затвор сохранит работоспособность на долгие годы.

Марки нержавеющей стали для работы в агрессивных сточных водах

Любой сток — это сложный химический коктейль, поэтому материал напрямую определяет, как долго прослужит щитовой затвор. Когда проектируется нержавеющий щитовой механизм, инженеры детально анализируют состав сточных вод. Обычная сталь здесь не подходит, так как агрессивная коррозия моментально уничтожит затвор. Именно поэтому качественная нержавеющая сталь становится базовым материалом для производства оборудования.

Аустенитные сплавы серии AISI

Производство затворов из нержавеющей стали требует применения металлов, максимально устойчивых к окислению. Чаще всего щитовой затвор создается из аустенитных сплавов. Практика показывает, что нержавеющий щитовой узел из таких марок стабильно выдерживает любые эксплуатационные нагрузки.

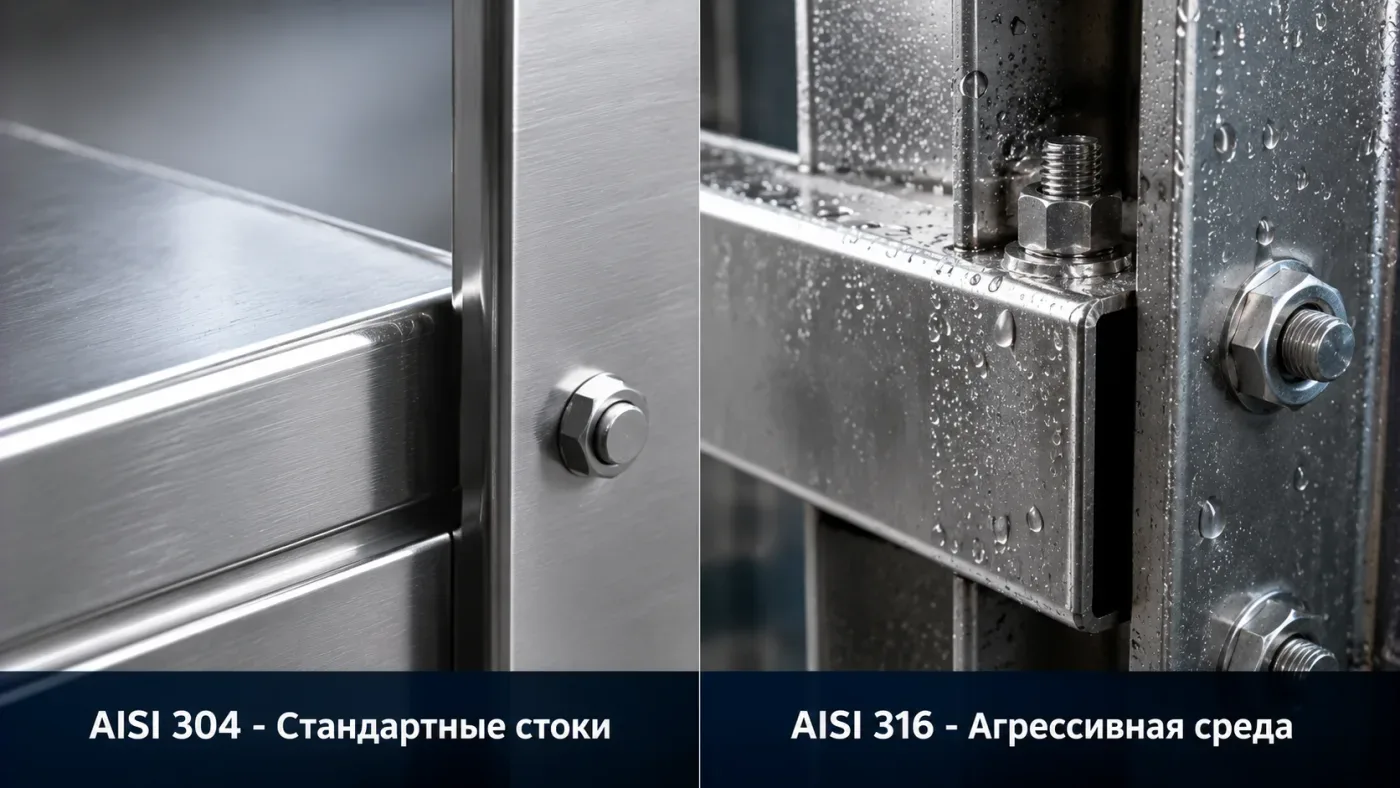

• AISI 304: Базовый коррозионностойкий сплав. Если щитовой затвор ставится на обычные бытовые линии, этих свойств вполне достаточно. Такой затвор отлично переносит влагу и стандартные органические отходы.
• AISI 316: Модифицированный металл с добавлением легирующего молибдена. Этот щитовой аппарат незаменим для сложных промышленных стоков. Нержавеющий затвор из 316-й марки уверенно выдерживает сильные соли и кислоты.

» alt=»» loading=»lazy»>

Разница в цене между этими двумя марками ощутима, но экономить на безопасности нельзя. Если среда слишком едкая, то щитовой затвор из 304-й марки может со временем покрыться точечными раковинами коррозии. Поэтому для опасных объектов всегда выбирают усиленный сплав. Правильно подобранные технические характеристики металла — гарантия того, что щитовой затвор проработает десятилетиями. В итоге нержавеющий механизм полностью окупает себя. Этот щитовой блок служит долго, поскольку нержавеющий крепеж и сам нержавеющий профиль несущей рамы не разрушаются со временем.

Типы приводов и способы управления нержавеющим затвором

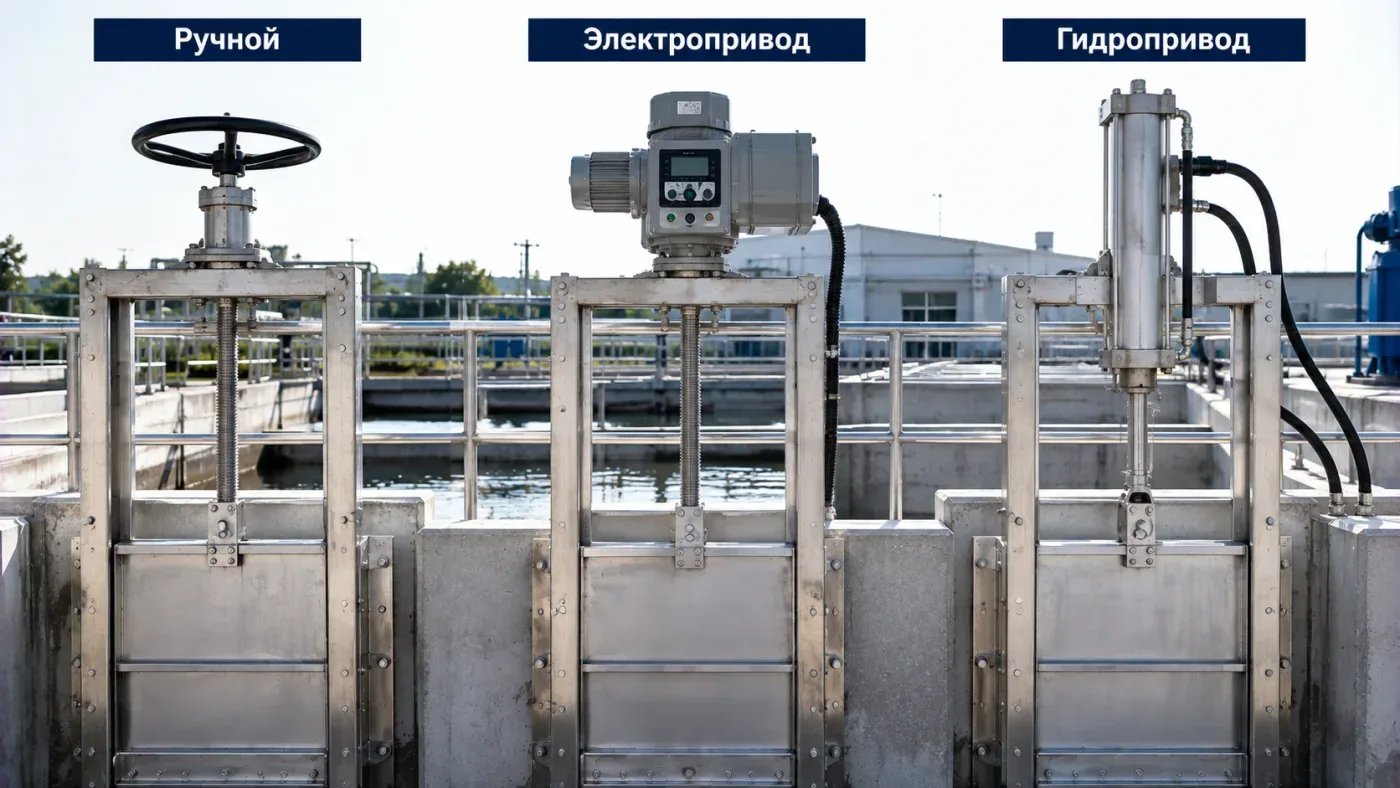

Эффективность и скорость маневрирования перекрывающим щитом напрямую зависят от выбранного способа управления. Затвор щитовой нержавеющий может приводиться в движение как вручную, так и с помощью автоматизированных исполнительных механизмов. Привод передает крутящий момент на винтовой шток, который перемещает полотно вверх или вниз для точного регулирования расхода или полного перекрытия потока.

Ручной привод и механические передаточные узлы

На объектах с редкой сменяемостью режимов работы, а также на небольших лотках традиционно применяется ручной способ управления. Это энергонезависимое решение, отличающееся максимальной надежностью и простотой конструкции.

• Штурвал прямого действия: Закрепляется непосредственно на ходовом винте. Вращение штурвала вручную перемещает нержавеющий щитовой блок. Подходит для затворов малого сечения с небольшим гидростатическим давлением.
• Механический редуктор: Червячная или коническая передача устанавливается, когда площадь щита велика. Редуктор существенно снижает физическое усилие на рукоятке, позволяя одному оператору легко плавно поднимать тяжелый щитовой затвор.

Автоматизированные и механизированные приводы

На современных канализационных очистных сооружениях и насосных станциях процессы перенаправления стоков автоматизированы. Здесь затвор оснащается специализированными приводами, интегрированными в единую систему диспетчеризации (АСУ ТП).

» alt=»» loading=»lazy»>

Правильный подбор исполнительного механизма гарантирует, что нержавеющий щитовой затвор сработает без задержек как при плановом перераспределении сточных вод, так и в случае возникновения аварийной ситуации на магистрали.

Технология монтажа и способы герметизации затворов в каналах

Качественное изготовление оборудования — только половина успеха. Даже самый надежный щитовой нержавеющий затвор потеряет эксплуатационные характеристики при ошибках установки. Процесс монтажа требует точного выравнивания конструкции, поскольку даже незначительный перекос рамы приводит к повышенному износу ходового винта и нарушению герметичности.

Способы закрепления несущей рамы

В зависимости от строительных особенностей объекта и проекта реконструкции, нержавеющий затвор фиксируется в лотке или на стене одним из двух основных методов:

• Монтаж в штрабы (с последующим бетонированием): В стенах и на дне канала заранее подготавливаются технологические пазы (штрабы). Нержавеющий каркас заводится в пазы, выставляется строго по вертикальному и горизонтальному уровню, после чего заливается безусадочной бетонной смесью. Данный метод обеспечивает максимальную прочность и применяется при строительстве новых объектов.
• Накладной монтаж (на плоскую стену): Несущая рама прижимается к ровной вертикальной поверхности бетонного сооружения. Фиксация осуществляется через анкерные болты из нержавеющей стали. Этот метод идеален для действующей канализации, так как не требует масштабных демонтажных работ.

» alt=»» loading=»lazy»>

Сравнение способов установки

Способы герметизации и регулировки

Для надежного перекрытия каналов необходимо исключить протечки не только в паре «щит — уплотнитель», но и по контуру примыкания рамы к строительным конструкциям.

Герметизация стыка между рамой и бетоном достигается за счет применения специальных строительных составов и уплотнительных мастик. Если щитовой затвор устанавливается накладным способом, по всему периметру прилегания рамы наносится стойкий к химикатам полиуретановый или силиконовый герметик.

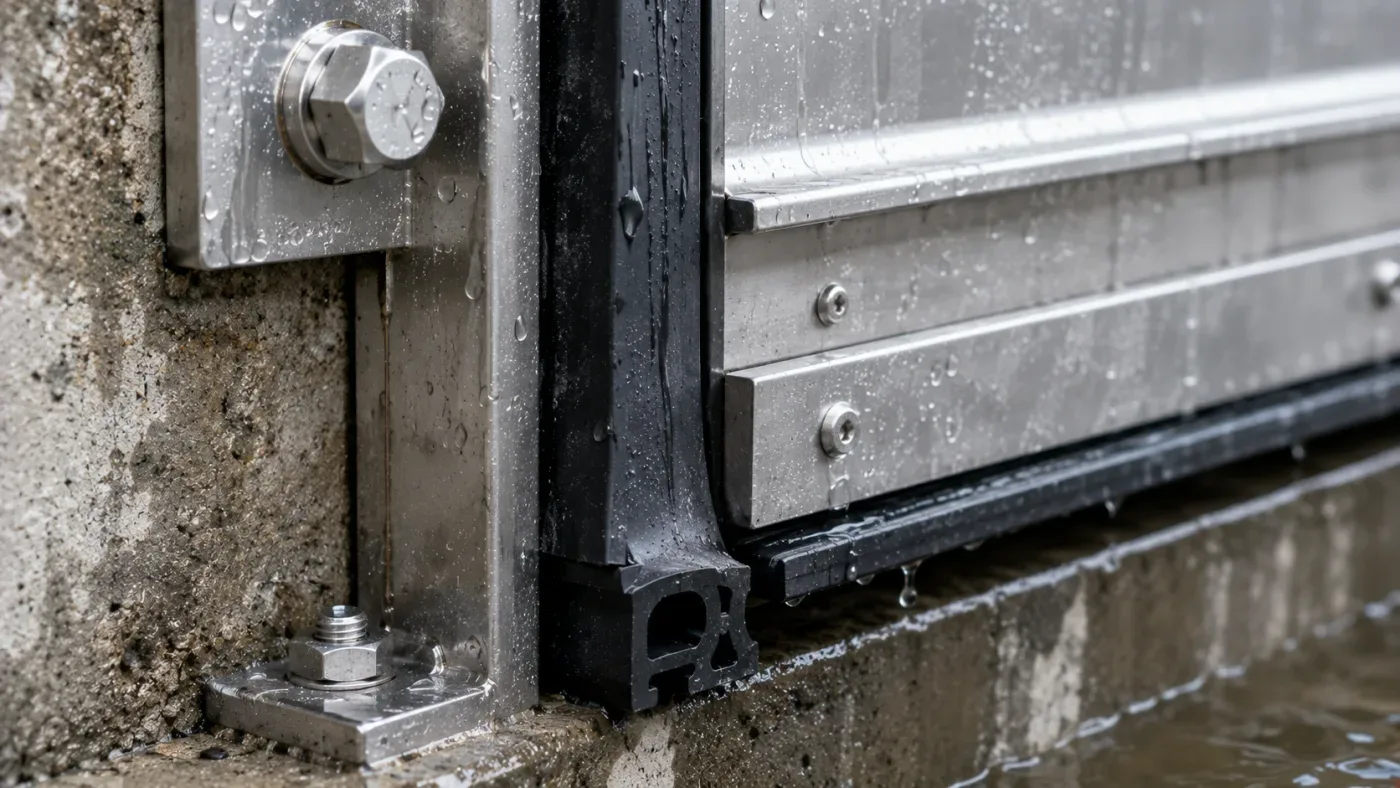

Для гарантированного обеспечения требуемого класса герметичности самого подвижного щита используются профилированные эластомеры (EPDM или NBR). В конструкции предусмотрены регулируемые прижимные клинья. При опускании в крайнее нижнее положение они плотно прижимают нержавеющий щит к профильному уплотнителю, полностью блокируя поток жидкостей.

Нормативные требования и стандарты ГОСТ к затворам для канализации

Надежность инженерных систем водоотведения строго регламентируется государственными стандартами и отраслевыми строительными нормами. Каждый щитовой нержавеющий затвор, устанавливаемый на очистных сооружениях или канализационных сетях, должен полностью соответствовать жестким требованиям безопасности, прочности и герметичности.

Основные нормативные документы и стандарты ГОСТ

При проектировании, изготовлении и приемке оборудования производитель руководствуется комплексом нормативно-технических документов:

• ГОСТ 9544 (Арматура трубопроводная. Нормы герметичности затворов): Устанавливает допустимый класс герметичности. Для затворов канализации нормами чаще всего предусматривается класс герметичности А или B в зависимости от назначения объекта.
• ГОСТ 5632 (Легированные стали и сплавы коррозионно-стойкие):** Регламентирует химический состав, гарантируя, что используемая нержавеющая сталь обладает высокой стойкостью к межкристаллитной коррозии в агрессивной среде.
• ГОСТ 12.2.063 (Общие требования безопасности):** Определяет правила безопасного монтажа, эксплуатации и технического обслуживания промышленной арматуры.
• Заводские технические условия (ТУ):** Специальные технические условия, разработанные предприятием на основе государственных стандартов для производства конкретной линейки изделий.

Ключевые критерии соответствия и входной контроль

Качественный щитовой аппарат перед отправкой заказчику проходит обязательный комплекс заводских проверок.

Соблюдение всех нормативов ГОСТ гарантирует, что смонтированный нержавеющий затвор выдержит все проектные нагрузки и прослужит весь нормативный срок без аварийных ситуаций.

Правила обслуживания и продление срока службы затворов в сетях

Хотя качественная нержавеющая сталь обладает высочайшей стойкостью к агрессивному воздействию стоков, длительный срок службы оборудования напрямую зависит от своевременного ухода. В условиях постоянного контакта с песком, илом и химическими соединениями даже самый надежный щитовой затвор требует регулярного технического обслуживания.

Регламентные операции и плановый осмотр

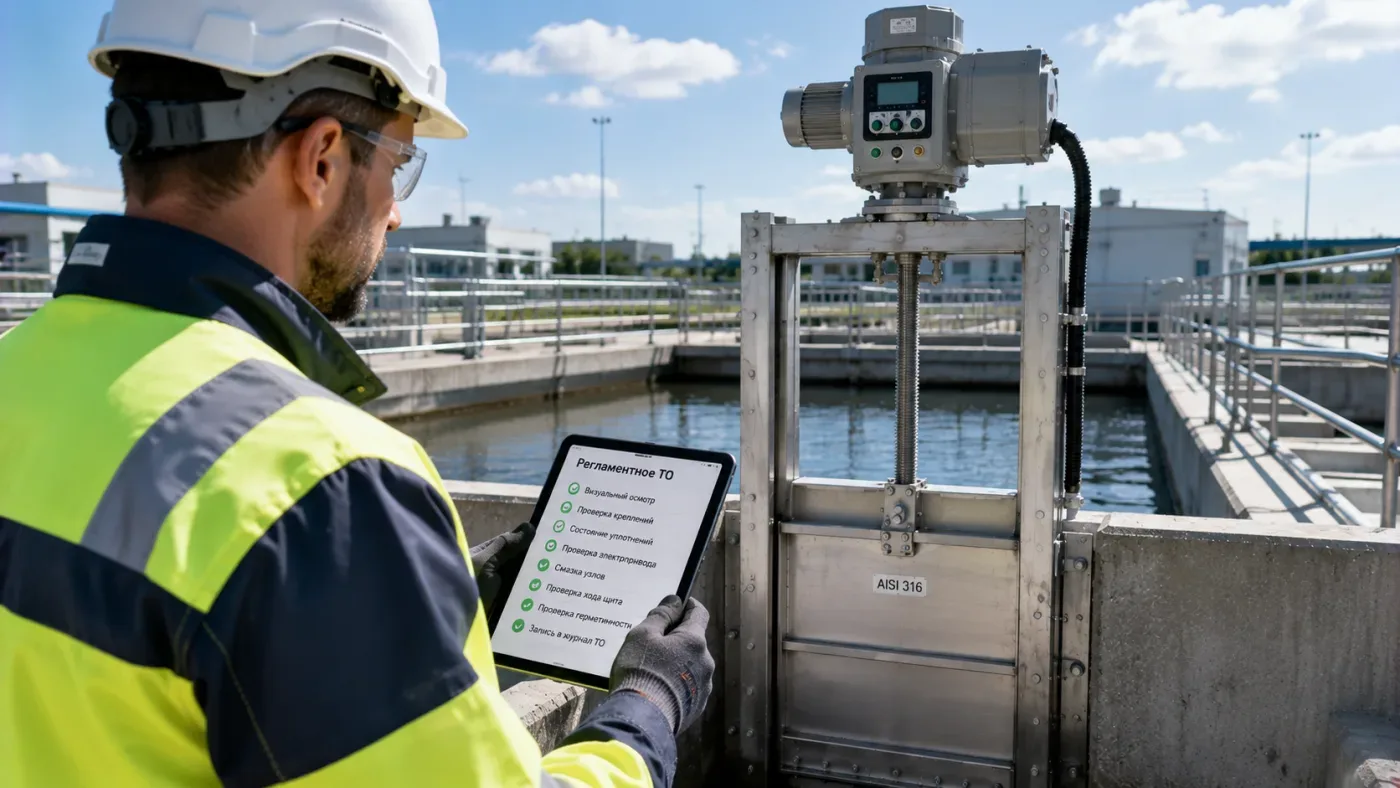

Грамотно организованный сервис позволяет предупредить преждевременный износ трущихся узлов и исключить внезапные аварийные ситуации на канале. Стандартный комплекс работ включает в себя несколько базовых процедур:

• Очистка поверхности и направляющих: Удаление волокнистых включений и крупного мусора, которые накапливаются на раме и уплотнительном профиле. Попавший под эластомер абразивный песок снижает класс герметичности и постепенно повреждает уплотнение.
• Обслуживание ходовой пары: Очистка винтового штока от налета с последующим нанесением водостойкой консистентной смазки. Это снижает трение, предохраняет резьбовую пару от задиров и уменьшает нагрузку на привод.
• Проверка уплотнительных элементов: Визуальный контроль профилированной резины EPDM на предмет трещин, механических порезов и потери эластичности. При необходимости выполняется регулировка прижимных клиньев.
• Диагностика приводного узла: Проверка зазоров в редукторе, проверка концевых выключателей и протяжка электрических соединений, если щитовой нержавеющий блок оснащен электроприводом.

» alt=»» loading=»lazy»>

График проведения сервисных работ

Практические способы продления ресурса

Чтобы затвор щитовой прослужил максимально долго, специалисты рекомендуют предусматривать защитные решения еще на этапе проектирования объекта. В частности, установка защитных защитно-телескопических кожухов на открытый винтовой шток предотвращает оседание абразивных частиц и надежно защищает резьбу от внешней грязи.

Кроме того, если сточные воды содержат много твердых фракций, перед запорным узлом целесообразно монтировать сороудерживающие элементы, такие как механическая защитная сетка или решетка. Комплексный подход к эксплуатации гарантирует, что нержавеющий затвор отработает весь заложенный производителем ресурс без сбоев и протечек.

Часто задаваемые вопросы (FAQ)

Какой материал предпочтителен для очистных сооружений с высокой концентрацией химикатов?

Для работы на объектах, где в стоках содержатся активные химические вещества и агрессивные соединения солей, оптимально использовать аустенитную сталь марки AISI 316 (10Х17Н13М2). Производство затворов из нержавеющей стали этой марки обеспечивает повышенную устойчивость к питтинговой коррозии, гарантируя длительный срок службы оборудования в агрессивной среде.

В чем отличие щитового затвора от других видов арматуры, например, если брать затворы дисковые или регулирующий клапан?

Главная особенность заключается в том, что конструкция затвора щитового типа специально разработана для установки в открытые бетонированные каналы, лотки и приемные камеры любого сечения. В отличие от компактных узлов, таких как затворы дисковые или классический регулирующий клапан, щитовой нержавеющий блок способен перекрывать масштабные гидротехнические проемы с большим количеством твердых взвесей без риска забивания механизма.

Как выбрать вариант управления: от привода ручной регулировки или электропривода?

Тип управления подбирается исходя из условий эксплуатации и степени автоматизации объекта. Если устанавливается щитовой глубинный затвор на труднодоступной глубине или в составе автоматизированных КНС, обязательно применяется электропривод с дистанционным управлением. Для небольших открытых лотков при плановом или редком маневрировании достаточно использовать варианты привода ручной настройки с редуктором или штурвалом.

Какой класс герметичности обеспечивает щитовой затвор в открытом канале?

При соблюдении правил монтажа и правильной регулировке прижимных клиньев затворы обеспечивают высокий класс герметичности (класс А или B по ГОСТ 9544). Плотное перекрытие потока достигается за счет точного прижатия подвижного щита к эластичному профильному уплотнителю по всему периметру проема.

Заключение

Надежная запорная арматура — это основа устойчивой и безопасной работы современных канализационных сетей и очистных сооружений. Выбирая качественный щитовой затвор, изготовленный из нержавеющей стали, эксплуатирующее предприятие закладывает долговечный фундамент инженерной инфраструктуры и исключает риски внезапных аварийных протечек.

Практика показывает, что нержавеющая сталь полностью оправдывает свою стоимость за счет безаварийной работы в сложных гидродинамических условиях. Правильный выбор конструкции затвора, строгое соответствие государственным стандартам и соблюдение регламентов технического обслуживания гарантируют надежное перекрытие каналов, полную безопасность персонала и эффективное управление потоками жидкостей на протяжении всего периода эксплуатации.
