Щитовой затвор ручной конструкции

Каждый щитовой затвор разработан с учетом жестких требований безопасности и долговечности. Когда речь заходит про ручной способ регулирования, именно ручной щитовой затвор демонстрирует исключительную простоту и отказоустойчивость. Продуманный ручной привод и ручной механизм управления позволяют осуществлять точный контроль потока без подключения к электросетям.

Широкая область применения делает такой щитовой затвор востребованным в различных отраслях. Конструктивные элементы каждой системы рассчитаны на суровые условия эксплуатации. Правильно подобранное оборудование гарантирует бесперебойную работу инфраструктуры, а классические механические модели остаются проверенным решением для локальных участков. Современный затвор — это залог безопасности всего комплекса, где каждое изделие выполняет функцию надежного барьера.

Что такое щитовой затвор ручной конструкции

Качественный затвор щитовой представляет собой специальное устройство, предназначенное для перекрытия потоков воды и технологических жидкостей в различных инженерных системах. Данный тип оборудования активно используется на объектах водоснабжения и водоотведения, обеспечивая надежное перекрытие каналов и открытых лотков.

Конструктивно такой механизм состоит из плоского щита, рамы, направляющих элементов и системы управления. Основное назначение изделия заключается в том, чтобы оперативно регулировать уровень потока или полностью перекрывать движение рабочей среды без использования электроприводов. Благодаря простоте конструкции, ручной щитовой затвор монтируется непосредственно в тело бетона или крепится к стене камеры с помощью анкерных элементов.

Основные особенности оборудования

В основе работы лежит поступательное перемещение полотна по направляющим профилям. Технические параметры изделия подбираются индивидуально под конкретные требования проекта:

• высота и ширина перекрываемого отверстия прямоугольных или круглых каналов
• рабочее давление и характеристики потока
• тип уплотнения для обеспечения герметичности

Для изготовления несущих элементов используется прочная сталь, что гарантирует защиту от коррозии и долгий срок службы в условиях агрессивной среды.

Конструктивные особенности и основные элементы

Каждый ручной щитовой затвор проектируется как прочная инженерная система, состоящая из нескольких ключевых компонентов. Надежный щитовой затвор гарантирует герметичность перекрытия за счет точной подгонки всех стыков и применения качественных материалов.

Основные конструктивные элементы

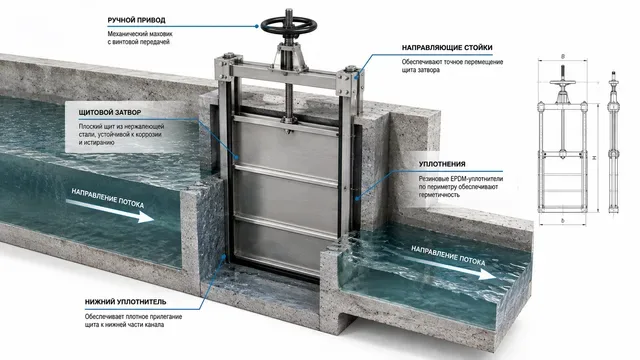

• Рама (опорная рама): жесткая конструкция из стального профиля или нержавеющей стали, которая фиксируется в стене или бетонируется в лоток. Она воспринимает основные нагрузки от напора жидкости.
• Затворный щит: рабочее полотно плоскостного типа, перекрывающее проходное сечение канала.
• Направляющие элементы: профили, по которым перемещается полотно, обеспечивая плавный ход без перекосов.
• Система уплотнения: резиновые или полимерные профили по периметру щита для предотвращения протечек рабочей среды.

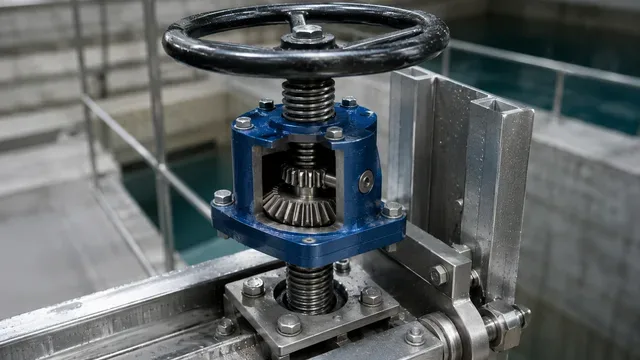

• Ручной привод и подъемный механизм: винтовые пары, редуктор или колонки управления, позволяющие легко поднимать и опускать щит усилиями оператора.

Все металлические детали защищены от коррозии специальными покрытиями, что продлевает срок эксплуатации оборудования в сложных условиях инженерных сетей.

Принцип работы ручного щитового затвора

Функционирование такого оборудования базируется на простом механическом перемещении полотна внутри направляющих профилей. Когда оператор приводит в действие ручной механизм, вращательное движение преобразуется в поступательное перемещение щита.

Как происходит регулирование потока

Процесс управления строится на использовании надежной механической передачи:

• При вращении маховика или колонки управления крутящий момент передается на шток и подъемный винт.
• Винтовая пара обеспечивает плавный подъем или опускание полотна строго по направляющим без перекосов.
• В зависимости от направления вращения щит полностью перекрывает проходное сечение канала или открывает его для свободного пропуска рабочей среды.

Благодаря продуманной кинематике, физические усилия оператора минимизируются, что позволяет легко справляться с регулировкой уровня жидкости даже при наличии сопротивления потока.

Преимущества и недостатки ручных затворов

Механические конструкции с ручным управлением занимают прочную нишу в сфере инженерных коммуникаций. Они обладают рядом выраженных сильных сторон, но имеют и определенные ограничения, которые важно учитывать на этапе проектирования.

Основные преимущества

• Автономность: оборудование не требует подключения к электросетям, что критически важно для удаленных объектов и аварийных ситуаций.
• Надежность и долговечность: простая конструкция без сложной электроники сводит риск поломок к минимуму.
• Экономичность: доступная стоимость изготовления и монтажа по сравнению с автоматизированными аналогами.
• Простота обслуживания: минимальные требования к текущему уходу и ремонту в процессе эксплуатации.

Слабые стороны и ограничения

• Зависимость от человеческого фактора: для перекрытия потока требуется физическое присутствие оператора на объекте.
• Скорость срабатывания: ручной подъем или спуск тяжелого щита занимает больше времени по сравнению с электрическими приводами.
• Физические усилия: при работе с крупногабаритными конструкциями под высоким давлением среды вращение механизма может потребовать значительных усилий.

Разумный подход к проектированию позволяет задействовать ручные системы именно там, где установка электроприводов экономически избыточна или невозможна по техническим причинам.

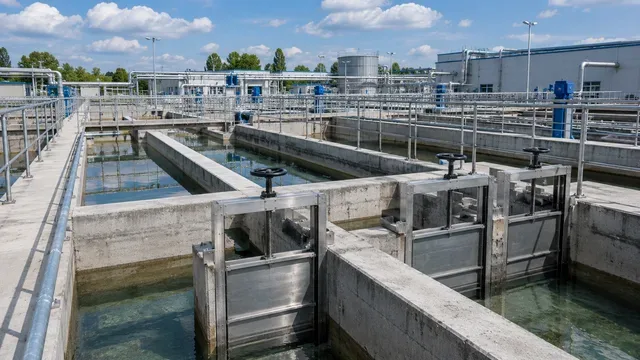

Сферы применения в инженерных сетях

Ручной щитовой затвор находит широкое применение в различных отраслях коммунального хозяйства и промышленности. Благодаря своей автономности и высокой надежности, такое оборудование успешно решает задачи по управлению потоками сред в самых разных условиях.

Основные отрасли использования

Область применения охватывает объекты, где требуется точный и безопасный контроль движения воды и технологических жидкостей:

• Системы водоснабжения и водоотведения: регулирование уровня воды в резервуарах, каналах и насосных станциях.
• Очистные сооружения: перекрытие потоков на различных этапах фильтрации и очистки сточных вод.
• Гидротехнические сооружения: защита каналов и водоемов от неконтролируемого перелива, регулирование сбросов.
• Промышленные предприятия: управление технологическими потоками жидких сред в производственных циклах.

Назначение оборудования по типам объектов

Комментарий автора: правильный подбор марки стали и типа уплотнителей под конкретные условия эксплуатации гарантирует бесперебойную работу затвора на любом из этих объектов.

Критерии выбора надежного оборудования

Грамотный подбор запорной арматуры определяет эффективность работы всей инженерной системы. Чтобы затвор служил долго и выполнял свои задачи без аварий, при покупке необходимо учитывать ключевые технические параметры и реальные условия эксплуатации.

Ключевые факторы при выборе

• Геометрические размеры: ширина и высота проема, глубина канала или лотка, а также высота рамы под конкретные строительные конструкции.
• Характеристики рабочей среды: степень агрессивности стоков, наличие твердых частиц и температура жидкости, определяющие марку нержавеющей или защищенной углеродистой стали.
• Требуемая герметичность: тип уплотнения по периметру щита, способный надежно выдерживать расчетный напор воды.
• Усилие на приводе: соответствие редуктора или винтовой пары возможностям персонала для комфортного управления без лишних физических затрат.

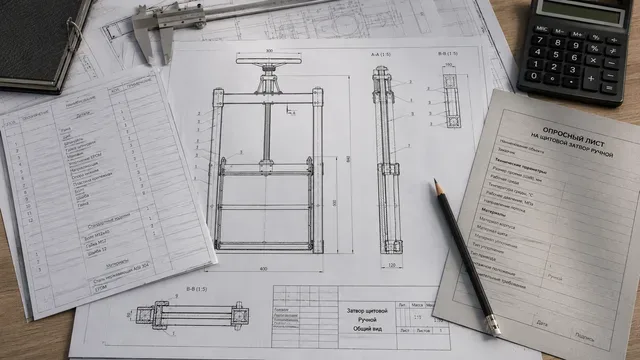

Особое внимание стоит уделять качеству изготовления по стандартам и наличию проектных чертежей, учитывающих индивидуальные особенности объекта. Предварительное заполнение опросного листа позволит производителю точно рассчитать нагрузки и изготовить изделие, идеально подходящее под ваши требования.

Особенности монтажа и обслуживания

Правильный монтаж и регулярное техническое обслуживание — ключевые факторы, которые определяют долговечность и безаварийную работу ручного щитового затвора на инженерных сетях.

Основные этапы монтажа

Установка оборудования требует строгого соблюдения технологической последовательности для обеспечения проектной герметичности:

Регламент технического обслуживания

Простая механическая конструкция требует минимального, но регулярного ухода в процессе эксплуатации:

Комментарий автора: своевременная профилактика и бережное обращение с ручным приводом позволяют полностью исключить риск заклинивания системы даже при работе в сложных условиях.

FAQ

В данном разделе собраны ответы на самые частые технические вопросы, возникающие при подборе, проектировании и эксплуатации ручных щитовых затворов на инженерных сетях.

Чем отличается щитовой затвор с ручным приводом от автоматического?

Главное отличие заключается в автономности и частоте использования. Ручной вариант не требует подвода электричества, что делает его незаменимым на удаленных участках, в колодцах или при аварийных отключениях энергии. Он оптимален там, где регулирование потока воды происходит периодически. Автоматические системы с электроприводами выбирают для объектов с регулярной диспетчеризацией и необходимостью частого удаленного управления.

Как достигается абсолютная герметичность перекрытия канала?

Герметичность обеспечивается за счет профильных резиновых или полимерных уплотнителей, закрепленных по периметру щитового полотна. При опускании щита винтовой механизм плотно прижимает рабочую плоскость к раме, исключая протечки даже при наличии напора рабочей среды.

Какие марки стали лучше использовать для агрессивных стоков?

Для работы в условиях агрессивных сточных вод или химических производств оптимально применять конструкции из высококачественной нержавеющей стали (например, марок AISI 304 или AISI 316). Она эффективно противостоит коррозии, продлевая срок службы оборудования в несколько раз по сравнению с обычной углеродистой сталью с защитным покрытием.

Заключение

Щитовой затвор ручной конструкции представляет собой проверенное, надежное и экономически эффективное решение для контроля движения жидкостей в инженерных сетях, на водоканалах и очистных сооружениях. Полная автономность, простота механического управления и высокая прочность элементов делают его незаменимым элементом инфраструктуры.

Грамотный расчет параметров, точное соблюдение строительных норм при монтаже и регулярное техническое обслуживание гарантируют многолетнюю безаварийную работу оборудования. Индивидуальный подход к проектированию под конкретные условия объекта позволяет получить надежную запорную арматуру, полностью отвечающую всем технологическим требованиям.
