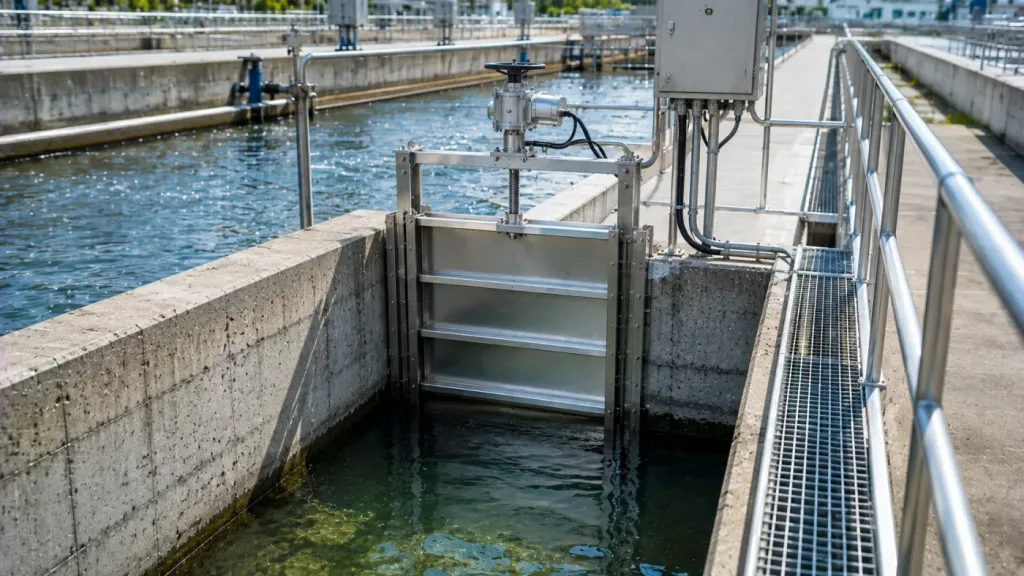

Щитовые затворы для каналов

При обустройстве каналов водоотведения инженеры и строители уделяют повышенное внимание выбору запорной арматуры. Качественные щитовые затворы широко применяются для очистных сооружений, насосных станций и промышленных магистралей. Правильно подобранные затворы обеспечивают высокий класс герметичности, исключая подтопление прилегающих территорий и защищая сопутствующие объекты.

В современных инженерных коммуникациях затворы позволяют перенаправлять стоки, изолировать отдельные участки сети для проведения планового обслуживания и поддерживать стабильный технологический режим. Надежное оборудование гарантирует долговечность гидротехнических узлов и снижает расходы на их сервисное обслуживание.

Что такое щитовые затворы для каналов стоков и их назначение

Канальный затвор щитовой представляет собой запорное устройство, разработанное для управления гидравлическими потоками в прямоугольных и трапецеидальных лотках. В отличие от стандартной трубопроводной арматуры, данное оборудование устанавливается непосредственно в бетонные русла и открытые лотки сооружений водоотведения и канализации.

Определение и базовый принцип работы

Конструктивно затвор щитовой состоит из жесткой рамы, закрепляемой на стенки канала, и подвижного заграждающего щита. При вращении привода подвижное заграждающее полотно перемещается по направляющим вверх или вниз. В опущенном положении устройство плотно прижимается к уплотнительному контуру, гарантируя высокую герметичность и полностью прекращая движение рабочей среды.

По типу размещения такие механизмы часто классифицируются как затворы поверхностные. Они рассчитываются на восприятие одностороннего или двустороннего гидростатического давления, создаваемого столбом воды открытого канала.

Главные задачи и сферы применения

Основное назначение конструкции — оперативная изоляция участков сети и контроль уровня жидкости. В инженерных системах лотковый затвор выполняет следующие ключевые функции:

• Перекрытие потока — затвор предназначен для перекрытия движения сточных вод при проведении ремонтных, диагностических или строительных работ;
• Регулирование расхода — поэтапное изменение высоты подъема щита позволяет точно дозировать объем пропускаемой среды и распределять нагрузки между линиями;
• Аварийная защита — опускание щита предотвращает сброс неочищенных стоков или затопление смежных технологических помещений.

Благодаря простоте обслуживания и надежной конструкции щитовые затворы обеспечивают длительный срок службы даже при постоянном контакте с агрессивными химическими и биологическими соединениями.

Конструкция и принцип работы канальных щитовых затворов

Инженерная схема затвора щитового рассчитана на продолжительную эксплуатацию в условиях высокого гидростатического давления и постоянного контакта с жидкой средой. Все элементы конструкции объединяются в единый жесткий каркас, обеспечивающий надежное позиционирование полотна при маневрировании.

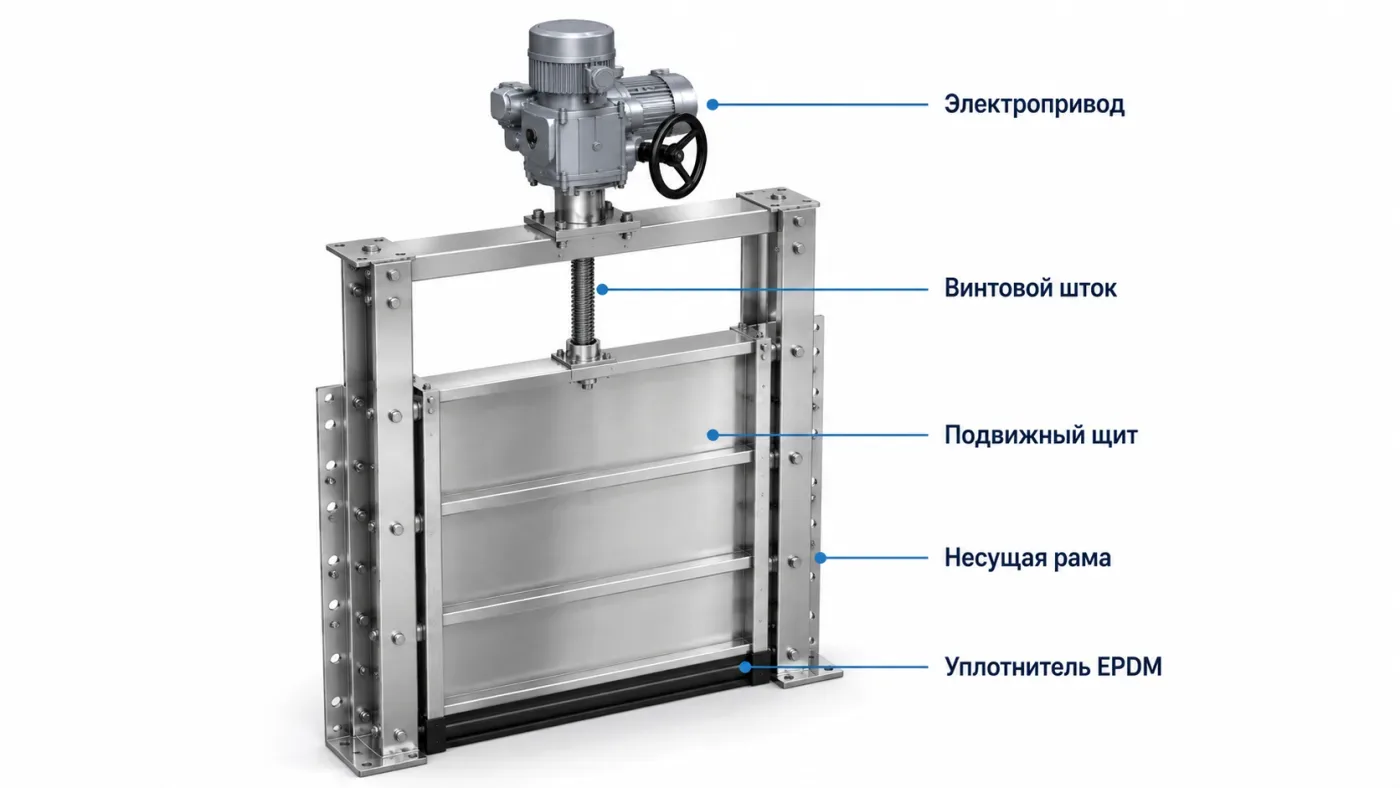

Ключевые конструктивные элементы

Эффективное функционирование оборудования обеспечивают следующие базовые узлы:

• Несущая рама — жесткий профильный каркас, который крепится анкерными болтами непосредственно к стенкам канала или бетонируется в закладные пазы (штробы);
• Подвижный щит — плоская плита с поперечными ребрами жесткости. Высота и ширина полотна рассчитываются под проектные габариты проема;
• Направляющие — боковые профили, задающие вертикальное направление движения щита и предотвращающие перекосы под нагрузкой;
• Уплотнительный профиль — эластичный материал (чаще всего резина EPDM), проложенный по рабочему контуру для защиты от протечек;
• Винтовой шток (шпиндель) — передаточный узел, трансформирующий вращательный момент привода в поступательное смещение полотна.

Принцип действия и передача усилия

Рабочий цикл заключается в перемещении заграждающего щита вдоль рамы. При открытии канала шток поднимает полотно вверх, освобождая сечение проема. Для перекрытия каналов шпиндель опускает металлическую плиту до ее плотного прилегания к ложу лотка.

В зависимости от глубины залегания и условий эксплуатации привод механизма монтируется непосредственно на раму или выносится на обслуживающую площадку. В последнем случае используется колонка управления, передающая вращение от штурвала, маховика, механического редуктора или электрического привода.

Разновидности и классификация щитовых затворов для стоков

Разнообразие гидротехнических объектов требует гибкого подхода к выбору запорной арматуры. Напорные и самотечные каналы отличаются глубиной, шириной и уровнем динамических нагрузок, поэтому производятся различные виды и варианты исполнения защитных устройств.

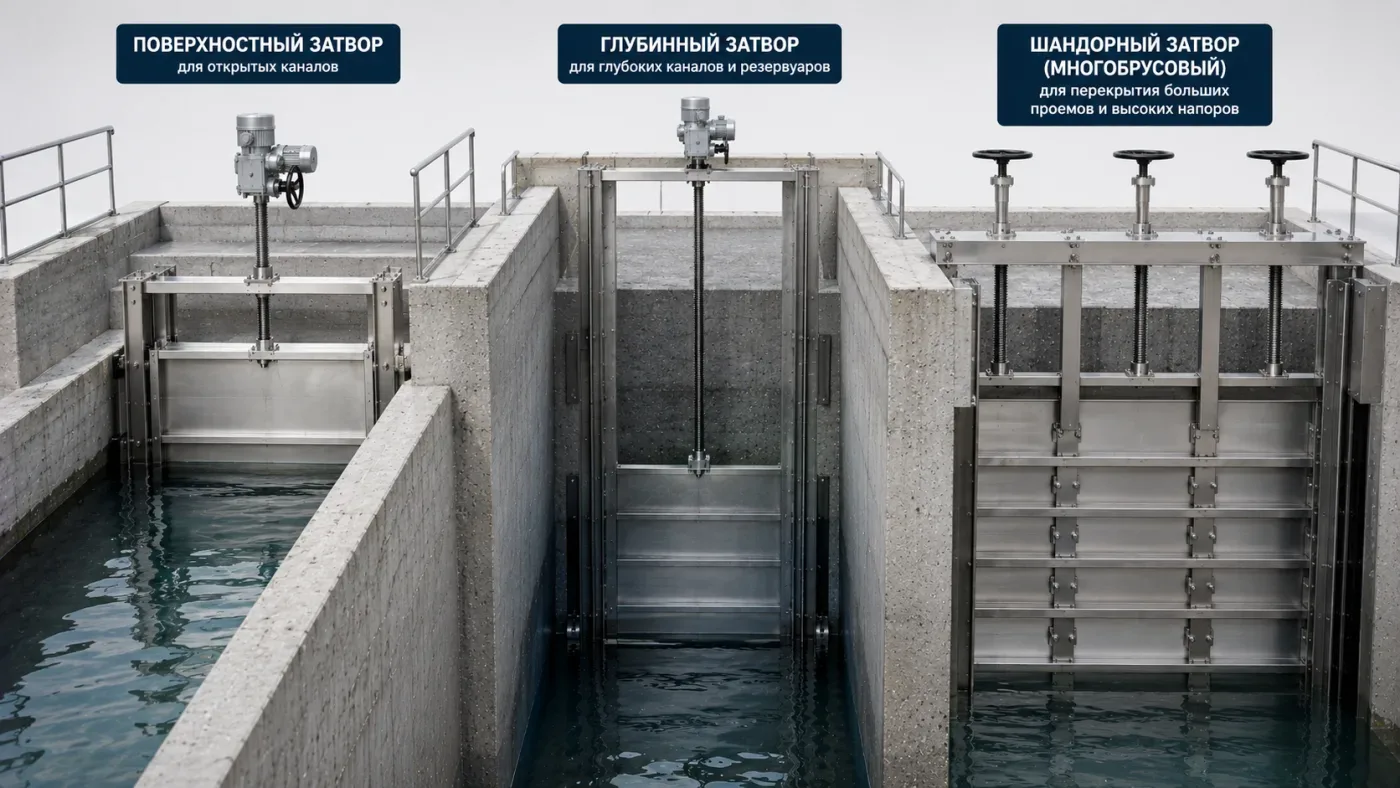

Классификация по месту установки и конструкции

В зависимости от условий эксплуатации и расположения в канале оборудование разделяют на три основные группы:

• Поверхностные (лотковые) затворы — монтируются в открытые лотки и каналы. Уплотнительный контур в них располагается по трем сторонам, а верхний край щита находится выше зеркала воды;
• Глубинный затвор — рассчитан на работу в полностью затопленных проемах под высоким гидростатическим давлением. Имеет четырехсторонний уплотнительный контур по всему периметру рамы;
• Шандорный затвор — конструкция из нескольких горизонтальных балок (шандор), применяемая для временного перекрытия потока на период проведения ремонтных работ.

В открытых лотках и прямоугольных каналах использовать стандартную арматуру — такую как шиберные задвижки, затворы дисковые поворотные, обратные клапаны или шаровые краны — невозможно из-за специфических габаритов проема. Именно щитовые затворы обеспечивают надежную изоляцию открытого русла.

Типы приводов и способов управления

По методу передачи движения на винтовой шток затворы подбираются под требования автоматизации объекта:

• Механическое управление — ручной привод (штурвал, маховик или конический редуктор) эффективен для каналов малого сечения и редких технологических переключений;
• Автоматизированное управление — щитовые затворы с электрическим приводом применяются на ответственных объектах очистных сооружений, где требуются дистанционный контроль и высокая скорость срабатывания.

Материалы изготовления и антикоррозийная защита затворов

Надежность запорного оборудования напрямую зависит от сопротивляемости металлоконструкции воздействию сточных вод, химических реагентов и внешних факторов. При выборе исполнения инженеры учитывают состав жидкой среды, температурные колебания и требования ГОСТ к стойкости материалов.

Защита углеродистой стали и применение нержавеющих сплавов

Для стандартных условий эксплуатации применяются изделия из конструкционной углеродистой стали. Чтобы защитить металл от коррозии, на поверхность наносят многослойное эпоксидное или полиуретановое покрытие высокой прочности. Такое решение экономически выгодно для ливневых сетей, однако требует регулярного осмотра защитного слоя.

В химически агрессивной среде устанавливают затворы из нержавеющей стали (марки AISI 304, AISI 316). Аустенитная нержавеющая сталь не боится воздействия щелочей, кислот и органических разрушителей. Металлоконструкция сохраняет прочностные характеристики по всей толщине листа без необходимости периодической окраски.

Сравнение эксплуатационных параметров

Критерий	Сталь с защитным покрытием	Нержавеющая сталь
Рекомендуемая среда	Ливневые и общепромысловые каналы	Промышленные и коммунальные стоки
Стойкость к коррозии	Обеспечивается внешним слоем	Абсолютная стойкость сплава
Обслуживание покрытия	Восстановление при повреждениях	Не требуется на всем сроке службы

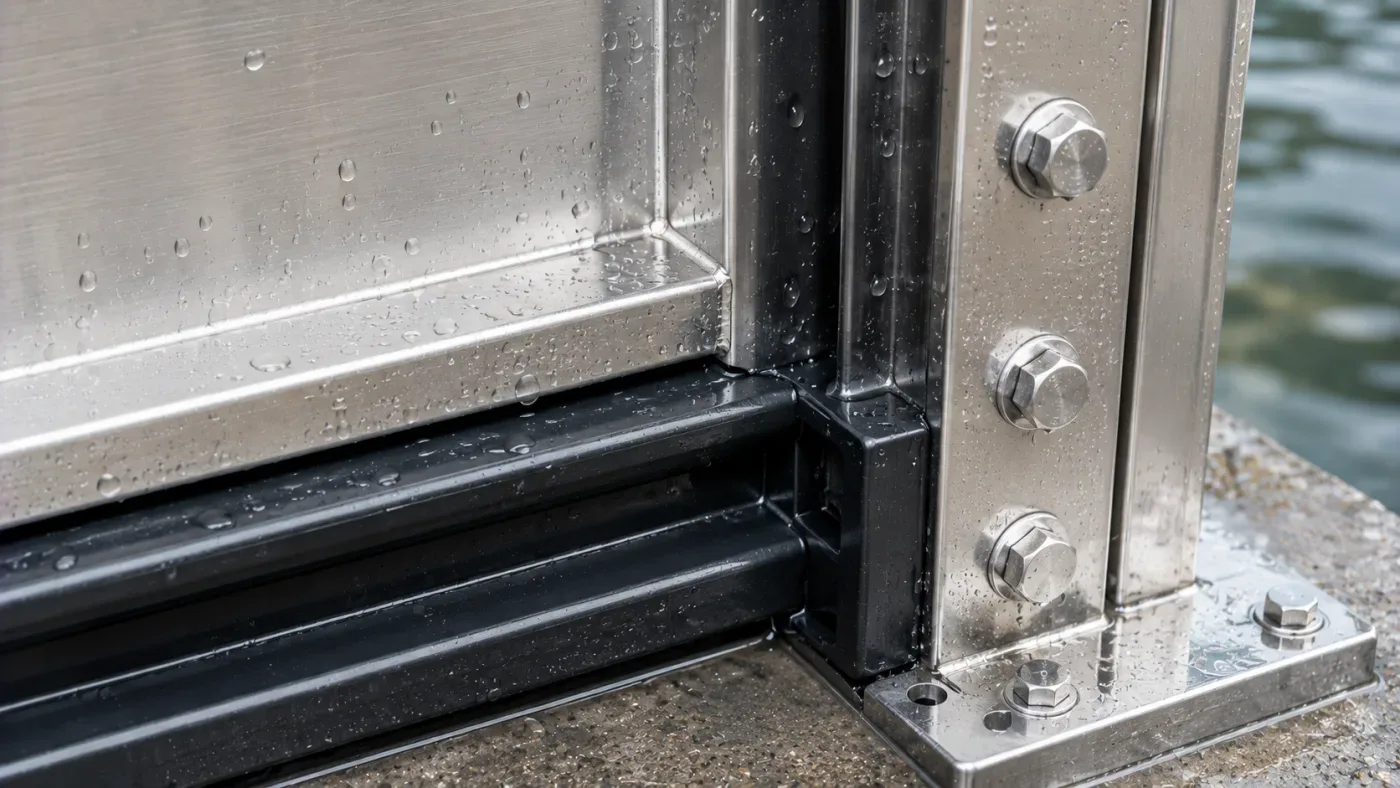

Уплотнительные элементы и герметизация

Для обеспечения высокого класса герметичности по рабочему контуру рамы монтируется эластичное уплотнение из резины EPDM или NBR. Эти уплотнители сохраняют гибкость при отрицательных температурах, устойчивы к истиранию и предотвращают протечки рабочей среды между движущимся щитом и основанием рамы.

Как выбрать щитовой затвор по параметрам канала и расходу

Грамотный подбор запорной арматуры определяет надежность всей гидротехнической системы. Ошибки на этапе проектирования могут привести к подтоплению, заклиниванию полотна под давлением или преждевременному износу узлов. Чтобы щитовые затворы эффективно выполняли свои функции, инженеры проводят подробный расчет геометрических и гидравлических показателей.

Геометрические и гидравлические параметры

Первостепенное значение имеют физические размеры проема и характер движения жидкой среды. При формировании технического задания учитываются следующие данные:

• Геометрия канала — ширина и высота сечения лотка. Габариты заграждающего щита должны точно соответствовать внутреннему размеру русла;
• Глубина лотка и максимальный напор — показатели определяют статическую нагрузку на полотно и направляющие рамы при полном перекрытии потока жидкости;
• Расчетный расход — объем транспортируемой воды в пиковые периоды, учитываемый при расчете толщины листа и конструкции ребер жесткости.

Условия эксплуатации и специфика объекта

Помимо габаритов, на выбор модификации влияют свойства рабочей среды и технологический режим. При заказе оборудования обращают внимание на такие факторы:

• Состав стоков — для промышленных сетей с химическими примесями подбирается нержавеющая сталь, а для ливневых каналов достаточно углеродистой стали с антикором;
• Тип управления — при частых маневрах и крупных размерах лотка устанавливаются затворы с электрическим приводом. При редком обслуживании выбирают ручной редуктор или маховик;
• Класс герметичности — допустимый объем протечек регламентируется технологическими требованиями конкретного узла.

Учитывая разнообразие гидротехнических сооружений, заводы-изготовители часто выпускают нестандартные конструкции, разрабатывая индивидуальный чертеж под проектные параметры объекта.

Технология монтажа и пусконаладки канальных щитовых затворов

Качественный монтаж определяет, насколько герметично щитовые затворы будут перекрывать поток и насколько долго прослужит весь гидротехнический узел. Даже самое надежное оборудование теряет свои эксплуатационные свойства, если при установке несущей конструкции допущены перекосы или деформации направляющих.

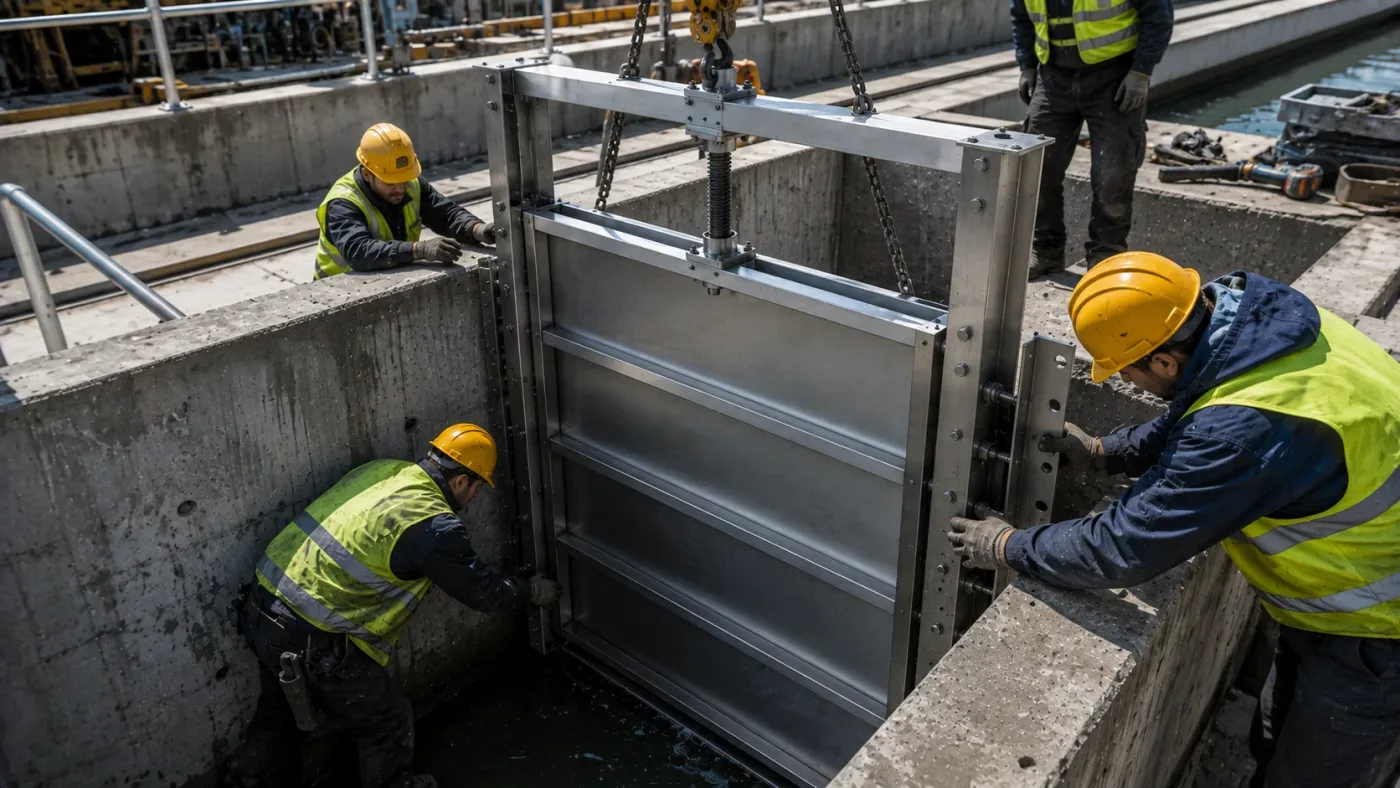

Способы установки рамы в канале

В зависимости от проектного решения и состояния строительных конструкций применяются два основных метода закрепления рамы:

• Накладной монтаж — рама фиксируется анкерными болтами непосредственно к плоским стенкам канала и ложу лотка. Такой способ ускоряет работы, так как не требует глубокой подготовки бетона;
• Установка в штробы — каркас заводится в предварительно подготовленные пазы (закладные канавки) в бетоне с последующей замоноличивающей заливкой. Метод обеспечивает максимальную прочность узла при высоком напорном давлении.

Этапы монтажных и пусконаладочных работ

Чтобы затвор работал плавно и без заклиниваний, специалисты соблюдают строгую технологическую последовательность:

1. Подготовка проема — очистка поверхности бетона от строительного мусора и проверка геометрии лотка на соответствие чертежу;
2. Юстировка и крепление — установка рамы строго по вертикальному и горизонтальному уровню с контролем отсутствия изгибов профиля;
3. Герметизация примыканий — заполнение технологических зазоров между металлом и бетоном безусадочным водонепроницаемым составом;
4. Монтаж привода и штока — установка исполнительного механизма (ручного штурвала, редуктора или электропривода);
5. Пусконаладочные испытания — проверка плавности перемещения щита по всей высоте рамы, регулировка концевых выключателей и контроль плотности прижатия уплотнителя.

Грамотно проведенные пусконаладочные работы гарантируют отсутствие протечек и готовность затвора к регулярной эксплуатации в проектных режимах.

Правила технического обслуживания и ремонт щитовых затворов

Регулярное техническое обслуживание позволяет поддерживать работоспособность запорных механизмов и предотвращать внезапные аварии на гидротехнических объектах. Постоянный контакт с агрессивными стоками, наличие взвешенных частиц и высокие гидравлические нагрузки требуют системного контроля над состоянием всех узлов металлоконструкции.

Регламентные работы и периодичность осмотров

Сервисный регламент формируется с учетом условий эксплуатации и частоты маневрирования заграждающим полотном. Профилактическое обслуживание включает следующие ключевые процедуры:

• Визуальный осмотр — проверка целостности щита, рамы и крепежных узлов, а также оценка состояния защитного антикоррозийного покрытия;
• Очистка направляющих — регулярное удаление ила, мусора и твердых отложений из боковых пазов рамы для исключения заклинивания;

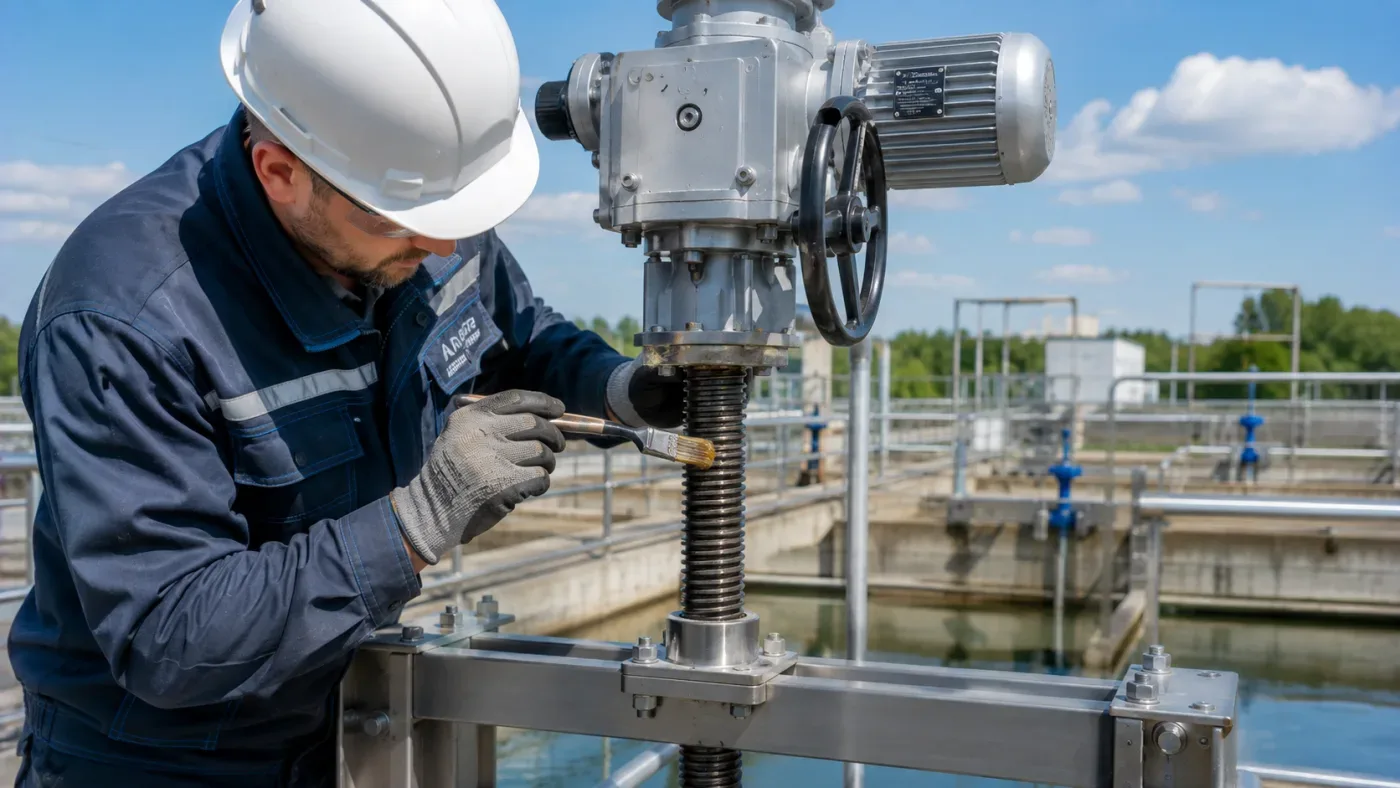

• Смазка подвижных элементов — нанесение водостойких пластичных смазок на винтовой шток, подшипники, редуктор и маховик;
• Контроль герметичности — осмотр эластичного уплотнительного профиля на предмет истирания, разрывов или потери упругости.

Характерные неисправности и способы их устранения

При интенсивной работе щитовые затворы могут требовать локального ремонта или замены отдельной детали. Ниже приведены типовые проблемы и способы их решения:

Проблема	Вероятная причина	Метод устранения
Пропускание потока в закрытом положении	Износ или механическое повреждение уплотнителя	Замена эластичного профиля EPDM по контуру рамы
Затрудненное перемещение щита	Засорение пазов рамы или высыхание смазки штока	Промывка направляющих, очистка и смазка ходового винта
Повышенный шум или люфт в приводе	Износ ходовой гайки, редуктора или выработка шпинделя	Регулировка привода, замена изношенной части узла

Своевременный плановый ремонт и замена изнашивающихся компонентов позволяют существенно продлить срок службы оборудования без необходимости демонтажа опорной рамы из бетонного лотка.

Часто задаваемые вопросы (FAQ)

Чем затвор щитовой отличается от шандорного затвора?

Шандорный затвор состоит из набора отдельных горизонтальных балок, которые закладываются в пазы вручную или краном только для длительного перекрытия канала на период ремонта. Затвор щитовой представляет собой цельную конструкцию со стационарным приводом, что позволяет оперативно перекрывать поток жидкости и точно регулировать его уровень в повседневном режиме эксплуатации.

В каких случаях необходимы затворы из нержавеющей стали?

Нержавеющая сталь незаменима на объектах с агрессивной средой — в бытовой и промышленной канализации, на химических, гальванических и пищевых производствах. В отличие от углеродистой стали с защитным лакокрасочным покрытием, затворы из нержавеющей стали устойчивы к сквозной коррозии и не требуют периодического обновления антикора.

Как подбирается привод для управления щитовым затвором?

Выбор привода зависит от ширины и глубины лотка, величины гидростатического давления и частоты срабатывания. Для каналов небольшого сечения и редких переключений подходят ручной маховик, штурвал или механический редуктор. На крупных водоочистных станциях затворы оснащаются электрическим приводом для интеграции в автоматизированные системы управления.

Заключение

Щитовые затворы являются базовым элементом инженерных коммуникаций водоотведения, канализации и промышленной водоочистки. Они обеспечивают надежное перекрытие потока жидкости в открытых бетонированных лотках, предотвращают аварийные затопления и позволяют быстро изолировать технологические узлы для планового обслуживания.

Грамотный подход к выбору оборудования — от точного расчета параметров канала до подбора устойчивых к коррозии материалов и приводов — гарантирует высокую герметичность и долговечность системы. Качественные щитовые затворы, смонтированные в соответствии со строительными нормами и правилами, обеспечивают стабильную и безопасную работу гидротехнических сооружений на протяжении десятилетий.
