Щитовые затворы поверхностные

Современные города и промышленные зоны невозможно представить без сложной инфраструктуры водоснабжения и канализации. Основой их безопасного функционирования являются надежные инженерные системы, где первостепенную роль играет качественное оборудование для управления потоками.Именно здесь ключевое значение приобретает щитовой затвор — простое на первый взгляд, но технически совершенное устройство.

Подобная щитовая продукция создается профильными компаниями для того, чтобы специалист мог легко контролировать движение среды. В глобальном смысле, поверхностные затворы предназначены для перекрытия движения влаги в открытых коммуникациях. Когда мы говорим про крупные гидротехнические объекты, насосные станции или очистные сооружения, наличие такого узла становится обязательным.

Каждый щитовой элемент выполняет функцию надежного барьера. Опускаясь или поднимаясь, затвор меняет пропускную способность русла. Это позволяет оперативно регулировать показатели уровня воды. Типичный поверхностный механизм монтируется там, где есть прямой доступ сверху, что значительно облегчает визуальный контроль. Любой затвор этого класса должен выдерживать серьезные гидравлические нагрузки, поэтому к его сборке предъявляются жесткие требования.

В строительной практике щитовой тип арматуры ценится за свою феноменальную универсальность. Если инфраструктуре нужен безотказный затвор, проектировщики чаще всего выбирают именно щитовые конструкции. Управление таким затвором может осуществляться по-разному, в зависимости от масштабов проекта. Внедрение грамотно рассчитанных затворов гарантирует, что сеть не даст сбой в критический момент. Каждый щитовой агрегат подбирается строго индивидуально. Использование профильного щитового оборудования спасает от множества аварий. В итоге, правильно смонтированный затвор — это залог спокойствия эксплуатирующих служб. В этом цикле материалов мы детально разберем каждый аспект, чтобы ваш финальный щитовой проект или аналогичный затвор служил десятилетиями без нареканий.

Как устроены поверхностные затворы и почему они критичны для водостоков

Поверхностные затворы отличаются продуманной инженерной простотой конструкции. Главная задача этой запорной арматуры — мгновенно реагировать на изменения потока жидкости. Поверхностные щитовые механизмы предназначены для перекрытия русла в открытых каналах. Каждый щитовой агрегат состоит из нескольких базовых элементов, работающих как единое целое.

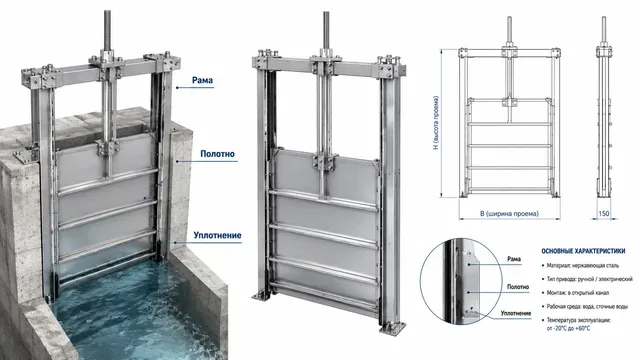

Основные элементы щитового узла

• Рама: Несущая база, внутри которой происходит направленное скольжение полотна щита. Затвор надежно фиксируется на гидротехническом объекте именно за счет нее.
• Полотно: Непосредственно тот щитовой барьер, который останавливает воду. Рабочая среда здесь диктует строгий выбор — материалы должны быть устойчивы к коррозии, поэтому чаще всего применяется нержавеющая сталь.
• Уплотнения: Обеспечивают абсолютную герметичность. Без качественных полимеров любой затвор неизбежно пропускал бы влагу.
• Подъемный механизм: Если гидравлические характеристики системы скромные, устанавливается привод ручной. Когда же сфера применения затрагивает масштабные сети, монтируют электропривод.

Роль в защите инфраструктуры

Почему этот щитовой тип оборудования так важен? Во-первых, затвор физически страхует водостоки от переполнения. Во время обильных осадков своевременное срабатывание спасает насосные станции и прилегающие территории от затопления. Опущенный затвор принимает на себя колоссальный гидродинамический удар.

Во-вторых, грамотное техническое обслуживание и правильный анализ места установки гарантируют, что затвор выдержит воздействие экстремально высокого давления. Подобная арматура жизненно необходима для промышленных объектов, где требуется точный контроль объемов проходящей массы. Без нее плавная регулировка уровня воды стала бы непредсказуемой или вовсе невозможной.

Таким образом, каждый щитовой поверхностный узел — это полноценный страж безопасности. Его стабильная работа напрямую определяет общую устойчивость коммуникаций. Любой профессионально смонтированный щитовой затвор — это гарант того, что инженерная цепь не подведет в экстренной ситуации.

Где без них не обойтись: реальные сценарии применения в инженерии

Практика показывает, что затвор в современной инфраструктуре — это незаменимый конструктивный элемент. Каждый щитовой механизм находит свое место в самых разных отраслях, от небольших коммунальных сетей до масштабных объектов. Поверхностные затворы широко используются там, где необходимо оперативное вмешательство в гидродинамический процесс.

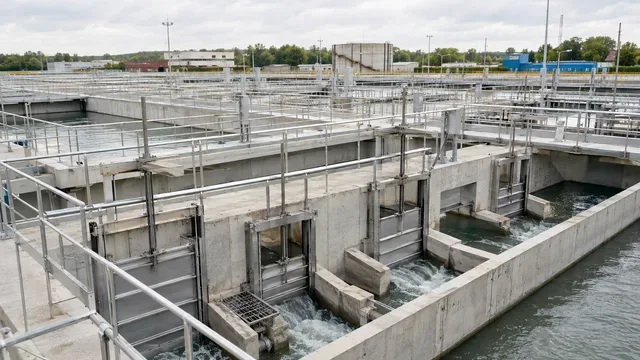

В первую очередь, любой затвор востребован на линиях канализации и на территории очистных комплексов. Здесь щитовой барьер выполняет функцию первичного перекрытия потоков. Например, затвор щитовой лотковый монтируется на входах в аэротенки и первичные отстойники. Это позволяет отсекать загрязненные массы для проведения профилактических или ремонтных работ. Надежный щитовой блок, спроектированный для прямоугольных лотков, выступает гарантом стабильности.

Не менее важны эти устройства в распределительных камерах. Здесь щитовой затвор направляет движение масс по нужным векторам, обеспечивая надежную работу всей технологической цепочки. Если рассмотреть водозаборные сооружения, то там каждый затвор защищает насосы от перегрузок, удерживая заданный напор.

Специфика промышленных и гидротехнических объектов

На крупных предприятиях и плотинах поверхностный тип оборудования работает в условиях жестких эксплуатационных нагрузок. Любой промышленный затвор должен безупречно справляться со своими задачами. В таких сценариях поверхностные щитовые затворы демонстрируют максимальную эффективность.

• Дозирование сбросов: Каждый щитовой агрегат помогает точно распределять объемы жидкости. Качественные запорно-регулирующие механизмы плавно меняют сечение канала.
• Аварийная изоляция: В случае нештатной ситуации затвор щитовой моментально перекрывает русло, предотвращая критический разлив.
• Технологические циклы: Практичный щитовой лотковый формат идеально подходит для интеграции в заводские контуры, где критично точное соблюдение условий эксплуатации.

Разнообразие форматов поражает: щитовой элемент может выступать как переливной барьер, разделитель или глухой отсекатель. В итоге, каждый затвор решает конкретную задачу регулирования потоков. Выбирая затвор, профильные инженеры понимают, что именно щитовой модуль определяет, насколько успешно система справится с перепадами потоков воды. Правильно подобранный щитовой инструмент гарантирует высокий уровень безопасности и длительный срок службы всей сети. В любых сценариях применения затвор остается фундаментальной деталью водостока.

Анатомия механизма: из каких элементов состоит надежная конструкция

Современный затвор представляет собой строго выверенную систему, где каждый элемент безупречно выполняет свою роль. Чтобы щитовой механизм справлялся с поставленными задачами, его поверхностный формат и внутренние узлы должны быть рассчитаны с ювелирной точностью. Рассмотрим детально, из чего собирается такой затвор, и какие части отвечают за его бесперебойность.

Базовые комплектующие

Архитектура, которую имеет любой современный затвор, включает в себя несколько обязательных блоков. Надежный щитовой аппарат невозможно представить без следующих деталей, формирующих единый затвор:

Узел	Функция и особенности
Несущие рамы	Каркас изделия. Воспринимает основные нагрузки от потока. Крепление к стене осуществляется с помощью анкерного монтажа или заливки бетоном.
Полотно щита	Главный перекрывающий барьер. Этот щитовой орган чаще всего изготавливается из нержавеющей стали, реже применяются чугунные или классические стальные листы.
Уплотнение	Резиновые профили по периметру. Когда затвор закрыт, щитовой контур плотно прижимается, исключая протечки.
Подъемные механизмы	Отвечают за перемещение полотна. В систему может входить редуктор, винтовые пары или тяговые штанги. Усилие передается непосредственно на корпус.

Специфика кинематики

Для того чтобы затвор опускался без рывков, используется система направляющих из антифрикционных материалов. Они предотвращают заклинивание, даже когда щитовой блок испытывает сильное гидравлическое давление. Качественный затвор всегда имеет минимальное трение в зоне скольжения.

Если предусмотрен поверхностный вариант вывода узла управления, то сверху монтируется приводная колонка. Каждый щитовой агрегат проектируется так, чтобы минимизировать физические усилия оператора. Помните, добротный затвор — это всегда баланс прочности металла и легкости хода. Итог прост: каждый выверенный щитовой компонент работает на общий результат, превращая затвор в монолитный и долговечный инструмент.

Классификация по типу привода и материалам: что выбрать под конкретные задачи

Чтобы правильно подобрать затвор для конкретного объекта, необходимо изучить возможные варианты исполнения. Каждый щитовой аппарат изготавливается с учетом специфики будущей работы. Грамотный выбор во многом зависит от жестких условий эксплуатации, требуемой степени автоматизации и состава транспортируемой жидкости. Качественный поверхностный механизм должен идеально подходить под заданные параметры, обеспечивая высокий уровень надежности.

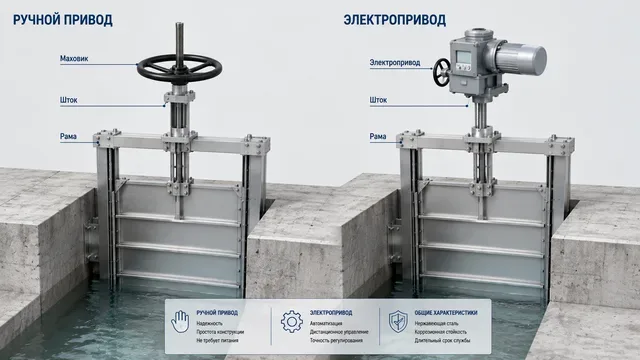

Способы управления: от ручного труда к автоматике

В зависимости от задач, щитовой затвор может комплектоваться различными системами перемещения полотна.

• Механическое управление: Здесь применяется классический привод ручной. Этот вид подходит для небольших сетей, где затвор не требует частого перекрытия. Физическое усилие оператора обычно передается через редуктор, поэтому щитовой узел опускается достаточно плавно.
• Автоматическое управление: В этом случае на затвор монтируется современный электропривод. Подобный щитовой модуль идеален для крупных инженерных сетей. Управление электрическим способом позволяет дистанционно поднимать или опускать затвор щитовой, оперативно реагируя на изменение ситуации.

Материалы: основа долговечности

Для того чтобы затвор прослужил десятки лет, материалы конструкции подбираются строго по ГОСТ, с учетом наличия агрессивных примесей. От этого напрямую зависит, насколько долговечным будет каждый щитовой барьер.

Материал конструкции	Сфера применения и особенности
Нержавеющая сталь	Оптимальный выбор для химически сложных стоков. Из качественной нержавеющей стали изготавливается любой щитовой элемент премиум-класса, так как такой затвор не боится коррозионного разрушения.
Углеродистая сталь с покрытием	Бюджетный затвор для стандартных водных сред. Защита металла осуществляется за счет нанесения многослойного эпоксидного или цинкового барьера.
Чугунные сплавы	Традиционный, но весьма тяжелый формат. Сегодня чугунный затвор применяется реже, однако некоторые поверхностные затворы старого образца до сих пор ценятся за монолитность.

В итоге, детальный анализ характеристик гарантирует, что установленный механизм будет работать безотказно. Каждый спроектированный щитовой блок должен точно соответствовать техническим требованиям своего проекта.

Главные плюсы и подводные камни эксплуатации в суровых климатических условиях

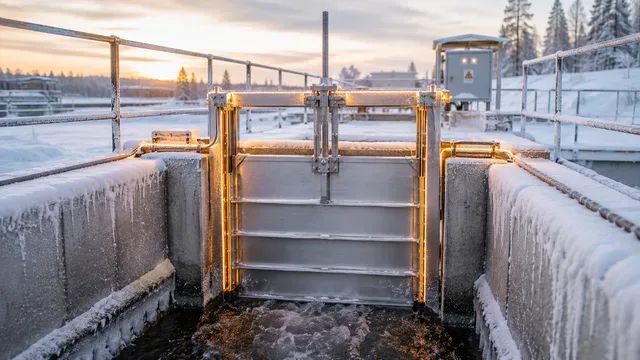

Находясь под открытым небом, затворы подвергаются воздействию агрессивных погодных факторов. Если в теплом климате щитовой аппарат функционирует без особых проблем, то суровые зимы вносят свои коррективы. Поверхностный тип монтажа означает, что конструкция постоянно контактирует с морозным воздухом, ветром и резкими перепадами температур. Давайте разберем, какие сильные стороны имеет такой затвор в экстремальных условиях, и с какими трудностями придется столкнуться инженерам.

Очевидные преимущества оборудования

Несмотря на климатические вызовы, щитовой механизм обладает рядом неоспоримых плюсов. Главное из них — поразительная простота конструкции. В отличие от закрытых трубопроводных систем, где используются задвижки, клапаны или шаровые краны, открытый затвор позволяет в любое время провести визуальный осмотр. Это значит, что обслуживающий персонал может быстро оценить, в каком состоянии находится щитовой блок.

• Высокая надежность: Даже при сильном снегопаде правильно спроектированный затвор сохраняет свою геометрию и не деформируется под тяжестью осадков.
• Ремонтопригодность: Замена изношенных деталей происходит непосредственно на объекте, причем само место установки не требует масштабных земляных работ.
• Стойкость к плавающему мусору: Поверхностный механизм отлично справляется с ветками и льдинами, которые часто несут с собой весенние паводки, особенно если на подступах установлены защитные фильтры.

Подводные камни и способы защиты

Однако зимняя эксплуатация таит в себе и серьезные риски. Любой затвор может стать жертвой обледенения. Когда влага замерзает в пазах направляющих, щитовой элемент намертво блокируется. Попытка сдвинуть примерзший затвор силой неизбежно приведет к поломке привода или деформации рамы. Чтобы избежать этого, нужна дополнительная подготовка оборудования еще на этапе его заказа.

Основная проблема	Техническое решение
Наледь на направляющих	Интеграция систем обогрева. Тепловые кабели прокладываются по периметру рамы, гарантируя, что щитовой барьер всегда будет иметь свободный ход.
Износ уплотнений на морозе	Обычная резина быстро трескается. Для зимы в затвор монтируются специальные морозостойкие полимерные вставки, сохраняющие свою эластичность.
Химическая коррозия	Весной в стоки попадают дорожные реагенты. Из-за таких агрессивных химикатов щитовой металл быстро ржавеет. Проблему решает качественная нержавейка.

Часто в смежных проектах используются шиберные и шандорные аналоги, но именно классический щитовой затвор остается золотым стандартом для открытых каналов. Грамотный подход к утеплению и своевременная смазка подвижных частей — вот секрет успеха. Если учесть все эти нюансы, ваш щитовой агрегат уверенно переживет не один десяток зим. Качественный затвор на практике доказывает, что даже самый суровый климат не является помехой для стабильной работы, если этот щитовой инструмент подготовлен по всем правилам инженерной науки.

Чек-лист инженера: как не ошибиться при подборе оборудования под проект

Проектирование инженерных сетей требует предельной точности. Чтобы щитовой механизм функционировал корректно, необходимо учесть десятки нюансов еще до того, как будет оформлен заказ. Любая ошибка приведет к тому, что затвор просто не встанет на свое место или не выдержит напора среды. Поверхностный узел монтируется на долгие годы, поэтому подбор оборудования — это всегда кропотливый процесс.

Сбор исходных данных и опросный лист

Для начала инженеру нужно заполнить технический опросный лист. В него вносятся базовые характеристики: ширина, высота канала, а также максимальное давление. Каждый щитовой барьер уникален, поэтому производитель опирается именно на эти расчеты. Важно понимать, что типовой затвор подходит не всегда. Зачастую требуется изготовление под нестандартные строительные габариты, особенно если лоток имеет сложную геометрию.

На этом этапе затвор щитовой лотковый просчитывается с учетом всех нагрузок. Точный расчет давления потоков воды на плоские поверхности позволяет избежать деформации рамы в будущем.

Комплектация и смежные детали

Не стоит забывать, что любой затвор не работает в вакууме. К нему может потребоваться дополнительная трубопроводная арматура, ответные фланцы, фланцевые соединения или направляющие трубы. В отличие от закрытых напорных систем, где часто стоят поворотные, дисковые затворы или глубинный клапан, классический поверхностный затвор требует тщательной интеграции с верхней площадкой обслуживания.

Если щитовой аппарат имеет значительный размер и вес, в конструкцию может внедряться колесный механизм для снижения силы трения при подъеме. Также важно определить тип монтажа: будет ли это накладной вариант крепления к стене или бетонирование прямо в днище и борта канала.

Взаимодействие с поставщиком

Когда все параметры собраны, пора отправить данные в инжиниринговые компании. Надежный производитель всегда проверит ваши цифры, прежде чем пустить товар в производство.

Краткий чек-лист перед покупкой (нажмите, чтобы развернуть)

• Проверено соответствие габаритов рамы и строительной части лотка.
• Выбраны материалы, устойчивые к составу рабочей среды.
• Согласованы дополнительные услуги: шеф-монтаж и логистика (как будет осуществляться доставка).
• Определен тип привода (ручной или электропривод) в зависимости от усилий.

Прежде чем оплатить услуги и продукцию, убедитесь, что поверхностные щитовые затворы укомплектованы паспортами качества. В итоге, грамотный подход гарантирует, что выбранный щитовой блок идеально впишется в сеть. Каждый затвор, подобранный строго по чек-листу, станет надежным звеном водостока, а весь щитовой комплекс обеспечит перекрытие потоков без малейших протечек.

Тонкости монтажа и правила обслуживания для бесперебойной работы

Даже самый качественный затвор не будет выполнять свои функции, если при его установке были допущены грубые ошибки. Монтаж гидротехнического оборудования — это процесс, требующий ювелирной точности. Каждый щитовой узел монтируется с расчетом на то, что ему придется выдерживать серьезные динамические нагрузки. Поверхностный тип установки накладывает особую ответственность на строителей, ведь от правильности выравнивания рамы зависит герметичность всей конструкции.

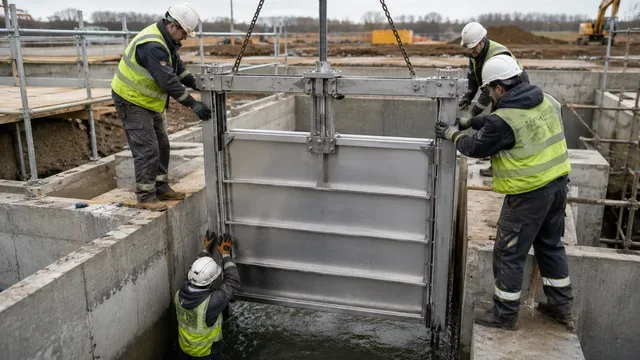

Основные этапы и секреты монтажа

Чтобы щитовой элемент двигался плавно и без перекосов, специалисты соблюдают строгую технологическую последовательность. Любое отклонение по вертикали может привести к заклиниванию полотна.

• Подготовка основания: Посадочное место в канале или на стене очищается от мусора и неровностей. Если используется анкерный способ крепления, разметка под крепеж делается с миллиметровой точностью.
• Установка рамы: Несущие стальные элементы выставляются по уровню. Важно проконтролировать, чтобы геометрия рамы не исказилась при затяжке крепежа или заливке бетоном.
• Интеграция привода: На завершающем этапе монтируются колонки управления, редуктор или электропривод. Каждый узел тщательно проверяется на плавность хода.

Правила регулярного обслуживания

Чтобы щитовой затвор служил десятилетиями, ему необходим грамотный уход. Регулярное обслуживание позволяет вовремя заметить износ деталей и предотвратить аварийные ситуации на водостоке.

Вид работ	Периодичность и особенности
Очистка направляющих	Регулярно удаляйте ил, песок и случайный мусор из пазов, где скользит щит, чтобы избежать истирания уплотнений.
Смазка механизмов	Винтовые пары, подшипники и редуктор требуют сезонного обновления смазочных материалов для защиты от трения и коррозии.
Тестирование привода	Перед наступлением паводков или заморозков обязательно проверяется работа электропривода и состояние кабельных линий.

В итоге, соблюдение этих простых правил гарантирует, что установленный затвор будет работать как часы. Профессиональный подход к обслуживанию продлевает срок эксплуатации всей инженерной сети. Каждый щитовой барьер, находящийся под присмотром специалистов, надежно защищает водосток от любых неожиданностей.

FAQ: ответы на частые вопросы проектировщиков и монтажников

В процессе проектирования и монтажа систем водоотведения у специалистов часто возникают практические вопросы. Ниже приведены ответы на самые популярные из них.

Какой срок службы имеет качественный поверхностный затвор?

При условии изготовления из нержавеющей стали и регулярного прохождения регламентного обслуживания срок службы современного оборудования составляет от 20 до 30 лет.

Как защитить механизм от замерзания в зимний период?

Для предотвращения обледенения и блокировки щита применяются специальные греющие кабели, монтируемые по периметру рамы, а также морозостойкие полимерные уплотнения.

Можно ли заказать затвор под нестандартные размеры канала?

Да, большинство производителей проектируют и изготавливают изделия по индивидуальным параметрам заказчика, учитывая геометрию лотка и гидравлические нагрузки.

Заключение

Поверхностные щитовые затворы представляют собой важнейший элемент инженерной инфраструктуры водостоков, от которого напрямую зависит стабильность и безопасность работы всей сети. Эффективный контроль потоков воды, предотвращение аварийных подтоплений и защита прилегающих территорий требуют комплексного и профессионального подхода на каждом этапе реализации проекта.

Как показал наш детальный разбор, успех любого инженерного решения складывается из множества критически важных факторов. Сюда относится правильный выбор конструктивных материалов (в первую очередь качественной нержавеющей стали), обоснованный подбор типа привода в зависимости от масштабов сети, а также обязательный учет климатических особенностей региона с интеграцией систем обогрева и морозостойких уплотнений. Кроме того, безупречная точность при монтаже и регулярное плановое обслуживание выступают залогом долговечности оборудования.

Инвестиции в современные, тщательно рассчитанные щитовые системы полностью оправдывают себя на практике. Они обеспечивают бесперебойное функционирование гидротехнических сооружений, промышленных стоков и городских ливневых коммуникаций на протяжении 20–30 лет и более. Взвешенный подход к подбору запорной арматуры защищает объекты от чрезвычайных ситуаций, минимизирует затраты на ремонт и гарантирует экологическую безопасность инфраструктуры на долгие годы вперед.
