Шток щитового затвора

Факторы воздействия и рабочая среда

Реальные условия эксплуатации штока далеки от идеальных. Гидротехническое оборудование часто работает на открытом воздухе, в насосных станциях или очистных сооружениях, где деталь подвергается комплексному износу.

Фактор воздействия	Источник нагрузки	Влияние на шток затвора
Абразивный износ	Песок, ил и мелкие взвеси в потоке жидкости	Истирание ходовой резьбы и увеличение трения в сопряжении с гайкой.
Коррозионное воздействие	Растворы солей, сточные воды и испарения агрессивных сред	Точечная коррозия, разрушение структуры металла и подклинивание.
Климатические перепады	Отрицательные температуры, обледенение, влажность	Возрастание пусковых усилий и риск изгиба штока при заклинивании.
Динамические импульсы	Турбулентность и резкое изменение направления потока	Вибрационные нагрузки, ускоряющие усталостный износ металла.

Понимание этих факторов диктует жесткие требования к металлу и технологическим процессам. Качественное производство износостойких штоков позволяет затвору надежно выполнять свои функции даже при постоянном контакте с нефильтрованной жидкостью и частых циклах открытия и закрытия.

Критерии износостойкости и требования ГОСТ к штокам

Работоспособность, которую демонстрирует щитовой затвор, напрямую зависит от надежности его ходовой части. Шток ежедневно испытывает трение, воздействие механических примесей и агрессивных сред. Чтобы гарантировать длительный срок службы всей системы без клинения и срыва резьбы, к изготовлению этой детали предъявляются жесткие нормативные и технологические требования.

Ключевые показатели износостойкости

Износостойкость штока — это комплексная характеристика, определяемая сочетанием физико-механических свойств металла и качества обработки его поверхности. При проектировании и производстве учитываются следующие параметры:

• Твердость поверхности и шероховатость. Низкая шероховатость (обычно Ra ≤ 0,4–0,8 мкм) снижает коэффициент трения в ходовой гайке. Высокая поверхностная твердость предотвращает появление задиров при попадании твердых частиц из потока жидкости.
• Прочность на изгиб и кручение. Шток должен выдерживать расчетные усилия без пластической деформации, особенно при старте привода из крайних положений.
• Стойкость к фреттинг-коррозии. В условиях непрерывного контакта со сточными водами или влажным воздухом резьбовая часть не должна терять геометрию из-за химического и эрозионного разрушения.

Нормативные требования и стандарты ГОСТ

В промышленном производстве расчет геометрии, выбор допусков и методов испытаний штока опираются на действующие стандарты для трубопроводной арматуры и гидротехнического оборудования. Стандарты регулируют не только химический состав металла, но и точность нарезанной резьбы.

Параметр	Нормативный стандарт	Практическое значение
Профиль резьбы	Трапецеидальная резьба (ГОСТ 9484)	Обеспечивает высокую нагрузочную способность и плавный ход под давлением.
Точность изготовления	Классы точности по ГОСТ 16093	Исключает люфты и перекосы при передаче усилия от привода.
Качество поверхности	ГОСТ 2789 (Параметры шероховатости)	Предотвращает ускоренный износ уплотнительных элементов и ходовой гайки.
Защитные покрытия	ГОСТ 9.301 / ГОСТ 9.306	Определяет нормативы толщины и адгезии гальванических или химических покрытий.

Соблюдение требований ГОСТ гарантирует, что щитовой затвор сохранит расчетные параметры на всем протяжении периода эксплуатации. Любые отклонения от стандартов в точности резьбы или структуре стали существенно снижают межремонтный интервал оборудования.

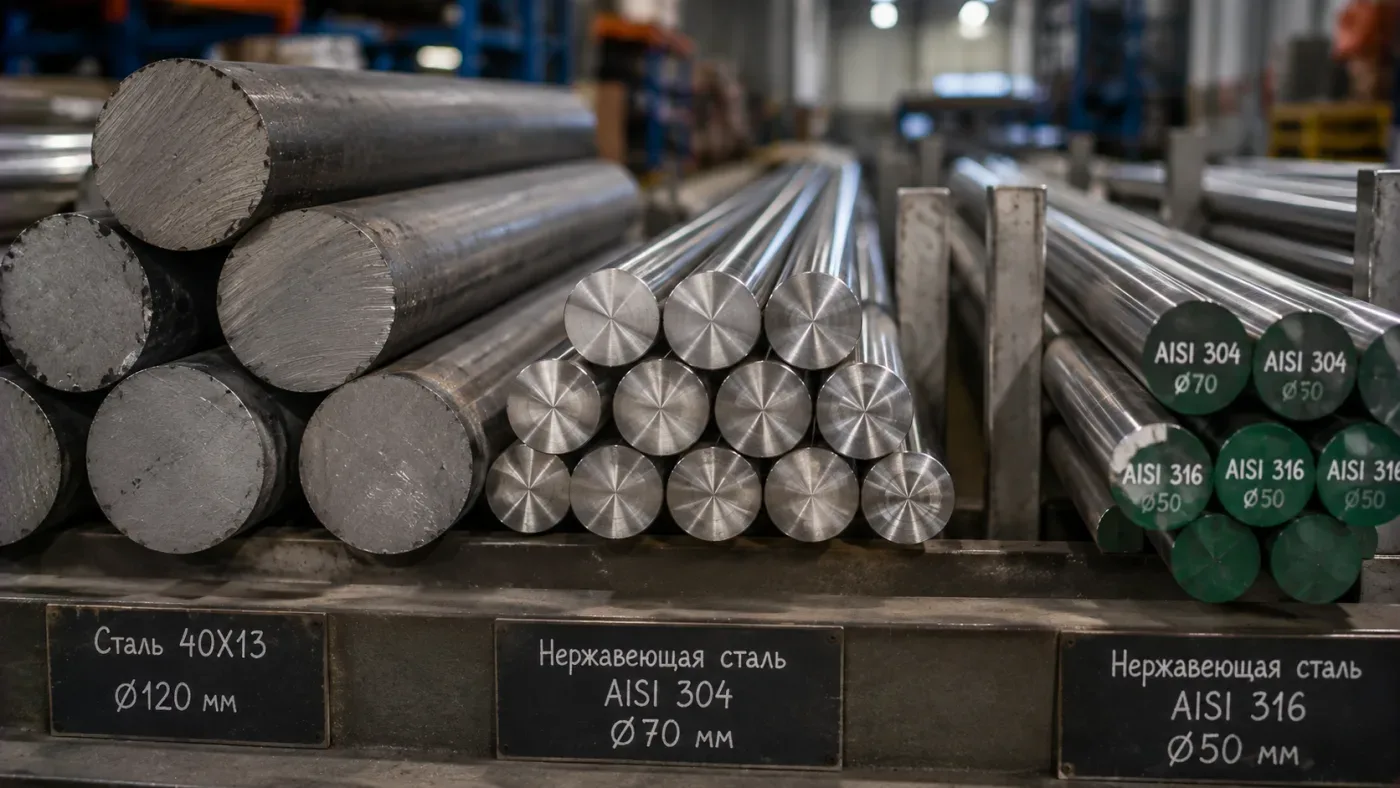

Материалы для производства износостойких штоков затворов

Правильный выбор сплава определяет, как долго щитовой затвор прослужит без износа и заклинивания. Шток постоянно находится под воздействием разнородных нагрузок: механического трения в паре с ходовой гайкой, продольного сжатия при опускании щита и коррозионного воздействия рабочей среды.

Конструкционные и легированные стали

Для стандартных условий эксплуатации в нейтральной водной среде часто используется углеродистая сталь (например, марки Сталь 45 или 40Х). Это экономичное и прочное решение для коммунальных систем водоснабжения и ливневых канализаций.

• Углеродистая сталь (Сталь 45): Обладает высокой прочностью и хорошей обрабатываемостью. Для защиты от ржавления требует обязательного поверхностного упрочнения или термохимической обработки (хромирование, азотирование).
• Легированная сталь (40Х, 30ХГСА): Применяется при повышенных нагрузках на привод. Термообработка улучшает вязкость и твердость сердцевины заготовки.

Нержавеющая сталь для агрессивных сред

В промышленном секторе, на химических предприятиях и очистных сооружениях сточных вод используется нержавеющая сталь. Она предотвращает межкристаллитную коррозию и гарантирует стабильную работу оборудования в контакте с химическими реагентами.

• Коррозионно-стойкая сталь 20Х13 / 40Х13: Мартенситный класс. Позволяет путем закалки достичь высокой поверхностной твердости, сохраняя стойкость к истиранию.
• Аустенитная нержавеющая сталь 12Х18Н10Т (AISI 304 / AISI 316): Оптимальный выбор для работы в условиях высокой кислотности, щелочных растворов и забора воды из природных водоемов. Обладает максимальной коррозионной стойкостью.

» alt=»» loading=»lazy»>

Сравнительные характеристики материалов

Материал	Стойкость к износу	Коррозионная стойкость	Рекомендуемая область применения
Углеродистая сталь (с защитным покрытием)	Средняя	Умеренная	Техническая вода, закрытые помещения, нейтральные жидкости
Мартенситная нержавеющая сталь	Высокая	Высокая	Песколовки, открытые каналы с абразивными примесями
Аустенитная нержавеющая сталь	Высокая	Очень высокая	Промышленные стоки, агрессивные среды, морская вода

Выбор конкретной марки металла осуществляется на этапе проектирования с учетом химического состава проходящего потока, температурного режима и расчетной частоты срабатывания запорной арматуры.

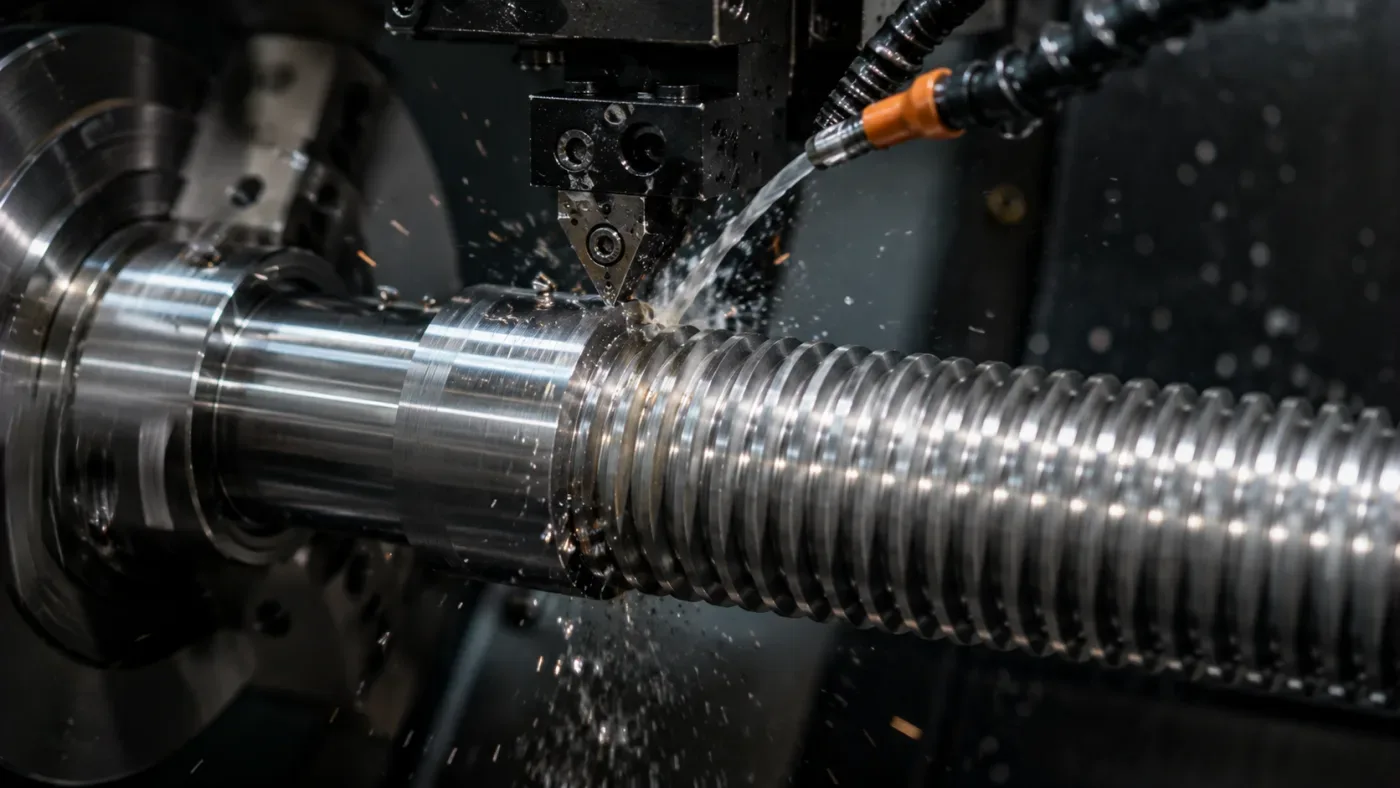

Технология токарной обработки и нарезания резьбы штока

Токарная обработка является базовым этапом производства, на котором заготовка из круглого проката превращается в точную деталь. Главная сложность при изготовлении заключается в высоком соотношении длины к диаметру изделия. Длинный и относительно тонкий шток под воздействием сил резания может прогибаться, поэтому технология требует применения специальных методов фиксации и металлорежущего оборудования.

Этапы механической обработки на станках

Процесс превращения стальной заготовки в готовое ходовое устройство включает последовательные операции:

• Черновое точение: Снятие основного припуска металла, формирование базовых геометрий и ступенчатых переходов. Работы выполняются с использованием люнетов для предотвращения биения.
• Чистовая токарная обработка: Доведение наружного диаметра до заданных допусков. В зависимости от проекта на этом этапе формируются посадочные места под штурвал, редуктор или адаптер электрического привода.
• Формирование ходовой резьбы: Изготовление резьбового профиля, по которому перемещается гайка привода.

» alt=»» loading=»lazy»>

Способы изготовления ходовой резьбы

Для силовых штоков чаще всего используется трапецеидальная резьба, способная передавать значительные продольные усилия. В современном производстве применяются два основных метода ее создания:

Метод изготовления	Особенности технологии	Преимущества для эксплуатации
Нарезание резцом на станках с ЧПУ	Пошаговое формирование профиля за несколько проходов с высокой точностью шага.	Гибкость при выполнении нестандартных заказов и индивидуальных длин резьбовой части.
Накатка пластической деформацией	Формирование резьбы роликами без снятия стружки под большим давлением.	Уплотнение структуры металла, отсутствие подрезов и максимальная износостойкость.

Точность нарезания резьбы — ключевой параметр, проверяемый контролерами качества. Минимальное отклонение шага или шероховатость профиля приводят к быстрому износу ходовой гайки, поэтому готовый шток проходит обязательный контроль параметров перед отправкой на термообработку.

Методы поверхностного упрочнения и нанесения защитных покрытий

Даже высокая точность механической обработки не способна гарантировать долговечность детали без специальной обработки ее поверхности. Чтобы шток выдерживал постоянное трение в сопряжении с ходовой гайкой и сопротивлялся коррозии, в производстве применяются методы термического упрочнения и нанесения защитных покрытий.

Технологии термического и химико-термического упрочнения

Основная задача упрочнения — создать твердый поверхностный слой, который противостоит абразивному износу, оставив сердцевину детали достаточно вязкой для восприятия динамических и изгибающих нагрузок. На производстве применяются следующие методы:

• Азотирование: Насыщение поверхностного слоя азотом при относительно низких температурах. Технология создает максимальную твердость поверхности, сохраняя точность геометрии резьбы и не вызывая коробления металла.

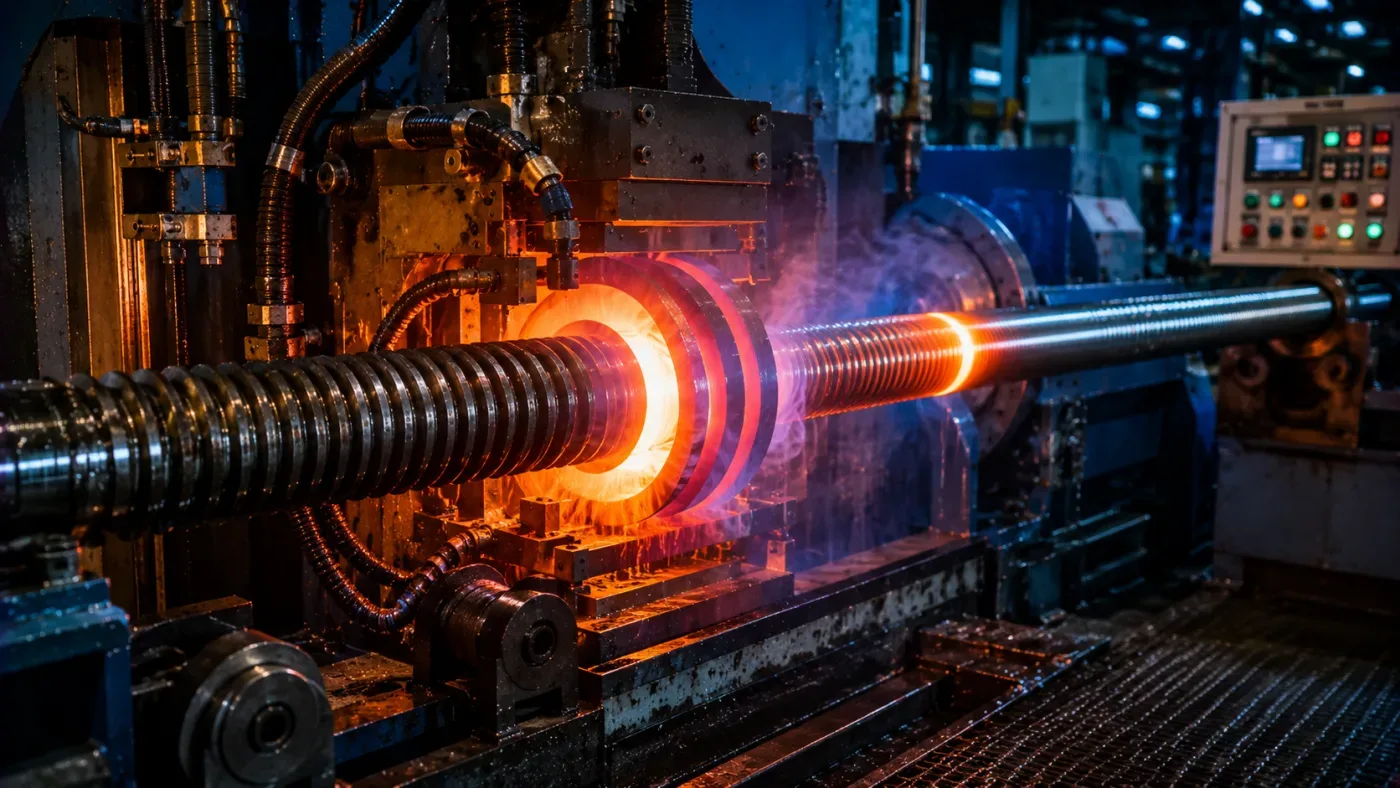

• Закалка токами высокой частоты (ТВЧ): Позволяет быстро нагреть и упрочнить только наружный слой стального изделия. Способ эффективен, когда детали изготавливаются из среднеуглеродистой или легированной стали.
• Цементация: Насыщение поверхностного слоя углеродом с последующей закалкой. Применяется для повышения износостойкости заготовок из низкоуглеродистых марок.

» alt=»» loading=»lazy»>

Защитные и гальванические покрытия

Защитные покрытия изолируют металл от контакта с рабочей средой, снижают коэффициент трения и предотвращают коррозионное разрушение резьбовой части.

Вид покрытия	Технологические особенности	Защитные свойства
Твердое хромирование	Гальваническое нанесение слоя хрома толщиной 20–50 мкм.	Высокая твердость, минимальное трение, защита от механического износа.
Химическое никелирование	Осаждение никеля без использования электрического тока.	Равномерная толщина слоя по всей глубине трапецеидальной резьбы, стойкость к воздействию агрессивных сред.
Газотермическое напыление	Нанесение порошковых материалов и износостойких сплавов.	Восстановление и усиление зон, работающих в условиях сильного абразивного воздействия.

Грамотно подобранная комбинация поверхностной термообработки и слоя с защитным покрытием гарантирует, что щитовой затвор прослужит без ремонта весь нормативный срок даже в тяжелых условиях эксплуатации.

Контроль качества и методы испытаний штоков на износостойкость

Многоступенчатый контроль качества в процессе производства выявляет отклонения до того, как деталь поступит на окончательную сборку оборудования. Контрольные операции начинаются с входного анализа заготовок и завершаются стендовыми испытаниями готового изделия.

» alt=»» loading=»lazy»>

Методы контроля параметров и структуры

Для проверки геометрической точности и структуры металла применяются следующие методы контроля и лабораторные исследования:

• Измерение геометрии и профиля резьбы:Проверка прямолинейности изделия, отсутствия радиального биения по всей длине и оценка шага трапецеидальной резьбы при помощи калибров и координатно-измерительных машин.
• Оценка шероховатости и твердости: Контроль параметров поверхностного слоя после закалки или нанесения защитного покрытия профилометрами и твердомерами.
• Неразрушающий контроль: Ультразвуковая и капиллярная дефектоскопия для обнаружения внутренних пор, микротрещин и непроваров, которые могут стать причиной поломки при нагрузке.

Стендовые испытания на износостойкость

Приемо-сдаточные испытания позволяют проверить работу деталей в условиях, максимально приближенных к реальным нагрузкам на гидросооружении.

Вид испытаний	Методика проведения	Проверяемый параметр
Циклическая наработка	Многократное перемещение под расчетной продольной нагрузкой.	Износостойкость сопряжения резьбы и ходовой гайки.
Статическая прочность	Приложение максимального осевого усилия на сжатие и растяжение.	Устойчивость к изгибу и отсутствие остаточных деформаций.
Коррозионная стойкость	Выдержка образцов в камере солевого тумана и растворах реагентов.	Сплошность и адгезия защитного покрытия к основе.

Тщательная проверка каждого параметра в соответствии с технологической документацией подтверждает надежность детали, а производитель получает возможность гарантировать длительную и безопасную работу оборудования без аварийных остановок.

Факторы износа штоков и способы продления срока службы

Даже самый качественный шток со временем подвергается естественному износу. Однако скорость разрушения металла и ухудшения работы резьбы зависит не только от прочностных характеристик детали, но и от соблюдения правил регламентного обслуживания, чистки и защиты оборудования в процессе его эксплуатации.

Основные причины преждевременного износа

В процессе эксплуатации ходовой механизм сталкивается с несколькими типовыми негативными факторами, ускоряющими деградацию резьбовой пары:

• Попадание абразива: Взвешенные частицы песка, ила и мусора из потока жидкости оседают на открытой резьбе и действуют как абразивный материал при каждом движении гайки.
• Недостаток или вымывание смазки: Работа без смазочного материала приводит к сухому трению, повышению температуры в зоне контакта и быстрому образованию задиров.
• Перекосы и несоосность: Ошибки при монтаже рамы или деформация конструкций под высоким давлением вызывают неравномерные боковые нагрузки, из-за чего резьба вырабатывается неравномерно.
• Коррозионное воздействие: Постоянный контакт с агрессивной средой без своевременной обработки поверхности вызывает точечную коррозию, разрушающую защитный слой.

Рекомендации по увеличению межремонтного интервала

Для предотвращения преждевременного выхода оборудования из строя и снижения расходов на регулярный ремонт эксперты рекомендуют внедрять комплекс защитных и профилактических мер.

Мероприятие	Содержание работ	Практический эффект
Установка защитных кожухов	Монтаж гофрированных или телескопических чехлов на открытые участки.	Изоляция резьбы от пыли, влаги, грязи и механических повреждений.
Регулярное смазывание	Нанесение водостойких и консистентных смазок с антикоррозийными присадками.	Снижение коэффициента трения и защита от прямого контакта с водой.
Проверка уплотнений	Контроль состояния уплотнительных элементов в месте прохода штока.	Предотвращение протечек и защита ходового узла от замусоривания.

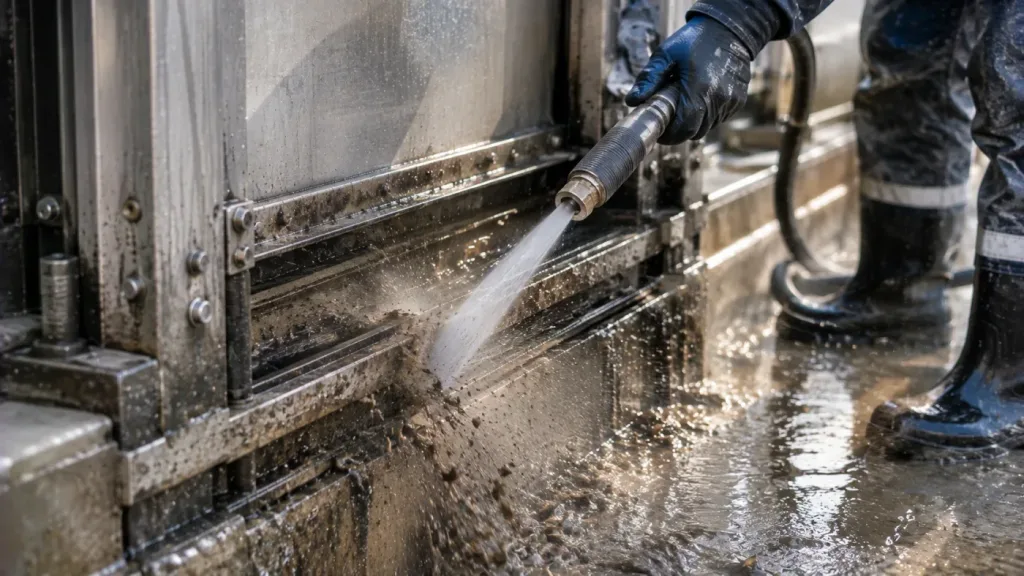

Плановый осмотр и чистка	Периодическое удаление отложений, проверка отсутствия люфтов и деформаций.	Раннее выявление износа и исключение заклинивания в аварийных ситуациях.

Грамотный уход за ходовой частью в сочетании с качественными материалами позволяет существенно продлить срок службы затвора и гарантировать стабильное перекрытие каналов без непредвиденных остановок.

Часто задаваемые вопросы (FAQ)

Какой материал лучше выбрать для штока щитового затвора при работе с агрессивными средами?

Для работы в условиях агрессивных сред, промышленной канализации и химических стоков рекомендуется использовать аустенитную нержавеющую сталь марок 12Х18Н10Т, AISI 304 или AISI 316. Она обеспечивает максимальную коррозионную стойкость, предотвращает межкристаллитную коррозию и гарантирует надежность ходового узла без риска заклинивания.

Почему в производстве штоков используется именно трапецеидальная резьба?

Трапецеидальная резьба имеет высокий профиль, благодаря чему выдерживает значительные продольные и осевые нагрузки при подъеме запорного щита. Конструкция затвора с такой резьбой обеспечивает плавность хода, минимизирует износ ходовой гайки и снижает усилия, необходимые для управления приводом.

Как предотвратить абразивный износ резьбы на открытых гидросооружениях?

Основным способом защиты является установка защитных телескопических или гофрированных кожухов, предотвращающих попадание песка, грязи и ила. Также необходимы регулярная чистка резьбы и нанесение специальной водостойкой консистентной смазки с антикоррозийными добавками.

Возможен ли ремонт или замена штока без полного демонтажа затвора?

Да, конструкция большинства затворов позволяет заменить ходовой шток и приводную гайку по месту установки. Для этого щитовой затвор фиксируется в нижнем положении, после чего отсоединяются элементы крепления привода и производится демонтаж изношенной детали.

Заключение

Износостойкий шток является ключевым силовым звеном, от работы которого напрямую зависит надежность и долговечность щитового затвора. Изготовление этой детали требует строгого соблюдения технологических норм: от правильного подбора марки стали и точности токарной обработки до применения поверхностного упрочнения и контроля качества по ГОСТ.

Грамотный выбор материалов с учетом условий эксплуатации в сочетании с регулярным техническим обслуживанием позволяет существенно продлить межремонтный интервал, исключить аварийные ситуации и обеспечить безаварийную работу гидротехнических и очистных сооружений.
