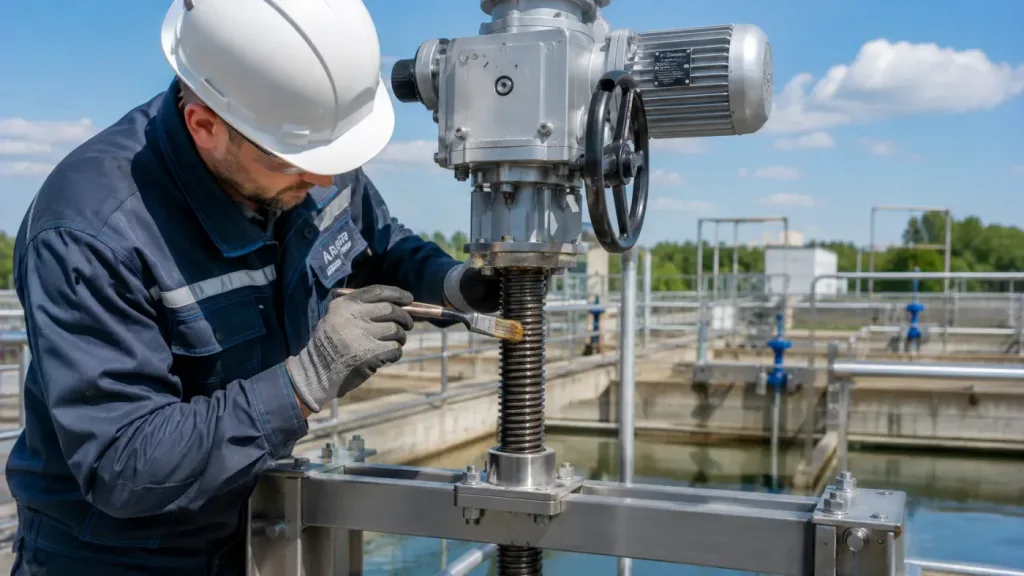

Уплотнения щитовых затворов

Введение

» alt=»» loading=»lazy»>

» alt=»» loading=»lazy»>

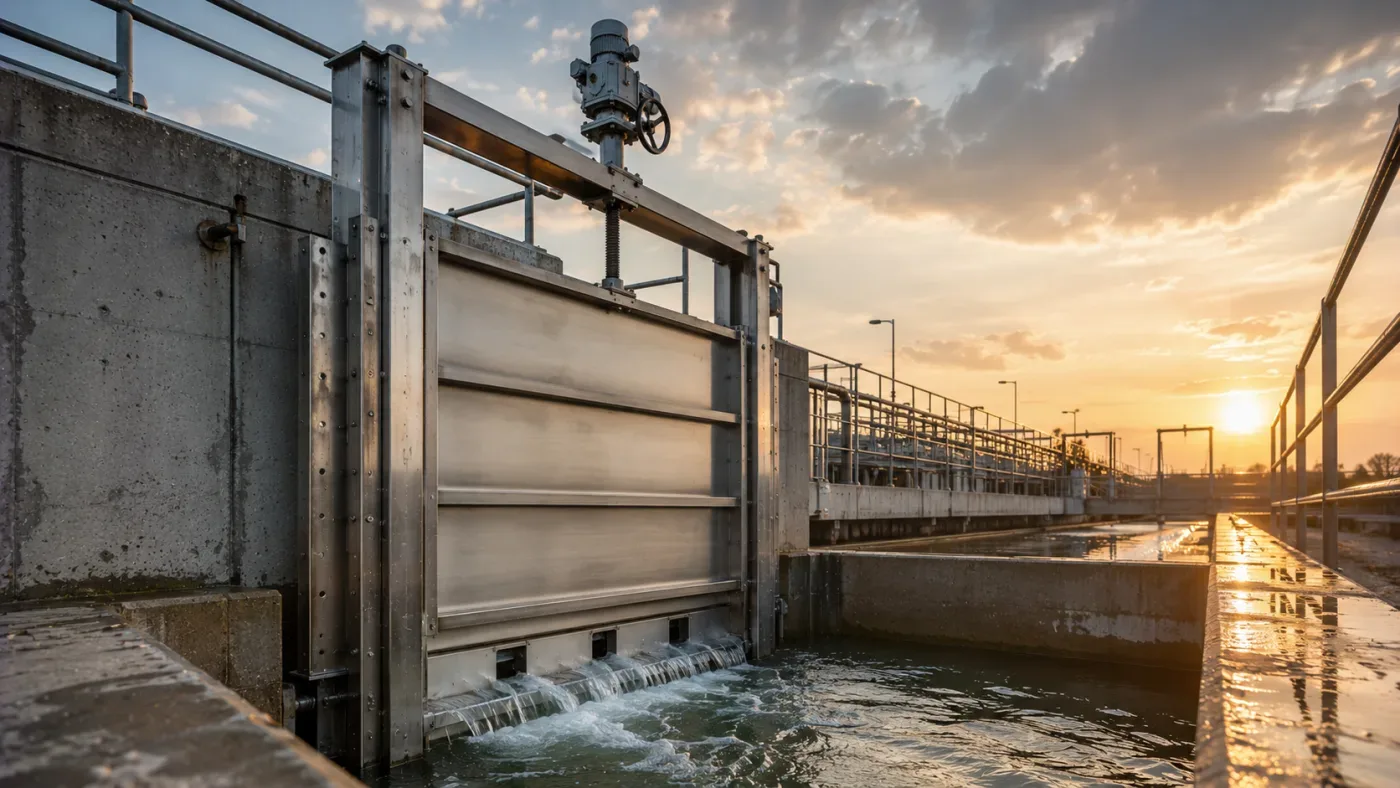

На гидротехнических сооружениях, насосных станциях и в блоках очистных сооружений ключевую роль играет надежное оборудование для регулирования и перекрытия потока жидкости. Одной из наиболее распространенных регулирующих и запирающих конструкций в этих сферах является щитовой затвор. От его качества и герметичности напрямую зависит безопасность всей инженерной системы, будь то городская сеть канализации, магистральный водовод или изолированный проходной канал.

Даже небольшие протечки в местах примыкания подвижного щита к раме — это не просто технический недостаток. Неконтролируемый просачивающийся поток способен вызвать аварийный подтоп смежных помещений, сбой в работе распределительных камер и затопление насосных агрегатов. Именно поэтому уплотнения щитовых затворов требуют к себе предельно внимательного отношения еще на стадии проектирования объекта.

Качественный материал профиля и грамотная конструкция затвора позволяют добиться максимальной защищенности от протечек даже под воздействием высокого давления рабочей среды. В этом материале мы подробно разберем, какие инженерные решения помогают обезопасить гидросооружения, гарантировать полное перекрытие потока и существенно продлить срок эксплуатации запорного оборудования.

Назначение и принцип работы уплотнения щитового затвора

Главная задача любой запорно-регулирующей конструкции — надежная изоляция потока жидкости. В гидротехнических узлах именно уплотнительный элемент затвора предназначен для того, чтобы гарантировать полное перекрытие прохода и предотвратить утечки в месте контакта подвижного щита и стационарной рамы.

Основные функции уплотнительного узла

В процессе эксплуатации запорное оборудование подвергается постоянным гидростатическим и механическим нагрузкам. В зависимости от типа сооружения (будь то лотковый канал или глубокая подземная камера), уплотнительный контур решает сразу несколько задач:

• Обеспечение герметичности: блокировка просачивания среды по всему периметру проходного сечения.
• Компенсация зазоров: нивелирование технологических допусков и мелких неровностей между рамой и подвижной частью.
• Защита направляющих: предотвращение попадания песка, мусора и крупного абразива в зону скольжения.
• Предотвращение износа: исключение прямого трения металлических элементов конструкции друг о друга.

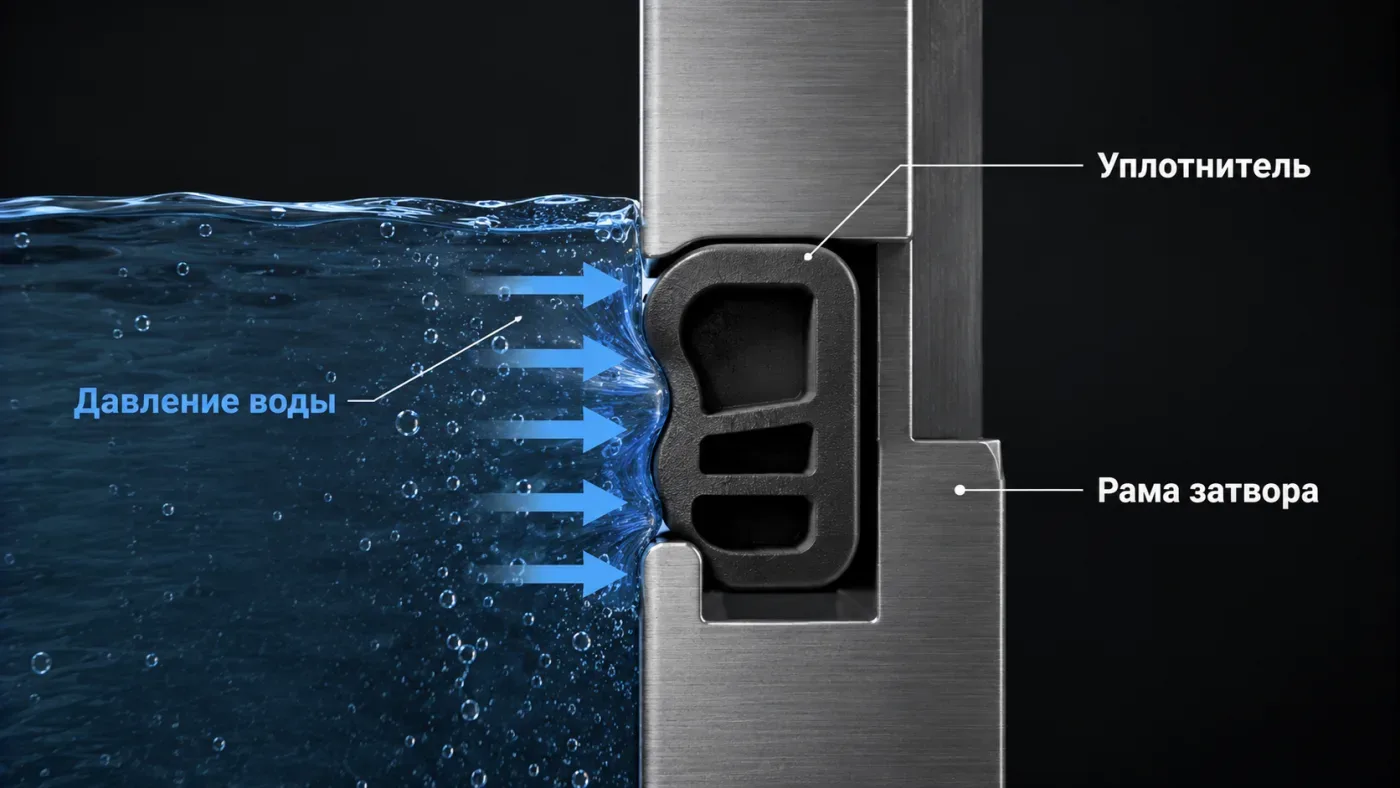

Принцип действия: как достигается герметичность

Работоспособность системы строится на комбинации механического прижатия и гидравлического напора. Когда щитовой затвор переводится в закрытое положение, эластичный профиль плотно прижимается к поверхности рамы за счет усилия, которое передает шток, а также благодаря клиновым прижимам.

» alt=»» loading=»lazy»>

После перекрытия потока начинает работать само уплотнение: давление рабочей среды отжимает гибкую кромку профиля к опорной стенке, увеличивая контактное напряжение. В узлах, где требуется герметизация выходящих элементов управления, может дополнительно использоваться сальник нажимной или сальник набивной, исключающий утечки вдоль оси движения.

Основные виды уплотнителей для щитовых затворов по материалу и форме

Подбор эластомерного элемента определяется геометрией проходного сечения, величиной гидростатического напора и свойствами перекачиваемой жидкости. Ошибка в выборе профиля или состава сырья приводит к быстрому истиранию и критической потере герметичности.

Классификация по материалу изготовления

Материал уплотнительного профиля подбирается с учетом химической активности и температуры рабочей среды:

• EPDM (этилен-пропиленовый каучук): универсальная эластичная резина, устойчивая к озону, ультрафиолету и воздействию бытовых стоков. Оптимальное решение для большинства стандартных гидросооружений.
• NBR (нитрильный каучук): применяется при наличии в потоке нефтепродуктов, масел и жировых примесей.
• Фторкаучук (FKM) и фторопласт (PTFE): используются для работы в условиях агрессивных сред, щелочей, кислот и высоких температур на химических производствах.

Для надежной фиксации уплотнителя к металлу рамы применяются прижимные планки, при изготовлении которых используется качественная нержавеющая сталь. Это предотвращает коррозию крепежного узла при длительном контакте с водой.

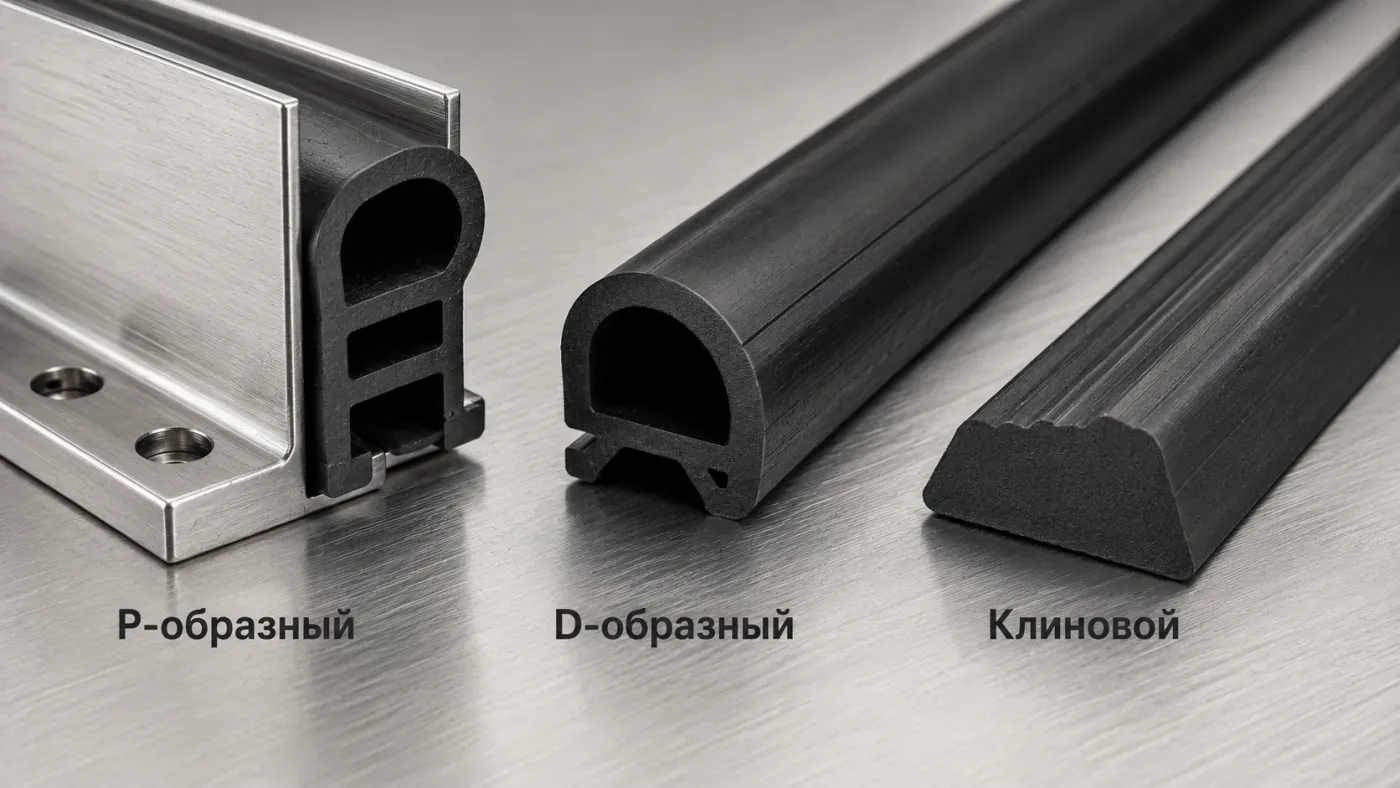

Основные варианты геометрии и формы профиля

» alt=»» loading=»lazy»>

Форма уплотнительного элемента зависит от типа перекрываемого проема и особенностей конкретной конструкции затвора:

Главные причины возникновения протечек щитовых затворов

Появление протечек на гидротехнических объектах — не всегда следствие заводского брака. Чаще всего нарушения герметичности происходят из-за комплексного воздействия нескольких факторов: от естественного старения эластомера до ошибок, допущенных еще на этапе установки оборудования в канал.

1. Износ и химическая деградация уплотнителя

Под воздействием постоянного контакта с водой, солнечного ультрафиолета и сезонных перепадов температур резиновый профиль постепенно теряет свою первоначальную эластичность. В сточных водах и агрессивных химических средах процесс деградации проходит значительно быстрее: неверно подобранный материал со временем дубеет, разбухает или покрывается сетью микротрещин, через которые начинает просачиваться жидкость.

2. Ошибки монтажа и регулировки

Качественная конструкция затвора требует высокой точности при установке. Даже незначительный геометрический перекос рамы приводит к неравномерному прилеганию эластичного контура к затворной поверхности. К наиболее частым проблемам относятся:

• Перетяжка или недотяжка крепежа: неравномерное усилие на прижимных планках вызывает локальную деформацию уплотнительного профиля.
• Некорректная настройка клиновых зажимов: если клинья не обеспечивают расчетного прижатия щита в конечном закрытом положении, вдоль порогового или бокового стыка остается щель.
• Перекос рамы относительно бетона: отклонение от вертикали создает технологический зазор, который невозможно компенсировать только упругостью резины.

3. Механические повреждения и заиливание

В открытых каналах и очистных сооружениях поток жидкости несет с собой крупный мусор, ветки, песок и мелкие камни. При опускании щита твердые включения часто оказываются зажатыми между уплотнительной кромкой и стальным профилем рамы. Это приводит к следующему:

• Разрывам, порезам и глубоким задирам на мягкой резиновой поверхности.
• Образованию постоянных проточин в местах скопления ила и мелкого абразива.
• Увеличению трения при перемещении щита, что создает дополнительную нагрузку на шток и приводной механизм.

4. Превышение расчетного гидростатического напора

Каждый тип уплотнителя рассчитан на определенный уровень давления. Если глубина погружения или напор рабочей среды превышают допустимые параметры, гидростатическое давление может буквально отогнуть или вывернуть незафиксированный край профиля, нарушая целостность изолирующего контура.

Критерии подбора уплотнения под конкретные условия эксплуатации

Грамотный подбор уплотнительного элемента гарантирует долговременную работу оборудования без постоянных подтеканий и внеплановых ремонтов. Чтобы защитить объект от аварийных ситуаций, инженеры анализируют совокупность факторов, в которых предстоит работать запорному узлу.

1. Химический состав и температура рабочей среды

Свойства жидкости определяют требования к исходному сырью уплотнителя. При работе в условиях агрессивных сред (кислоты, щелочи, нефтепродукты или производственные сточные воды) стандартная резина быстро потеряет эластичность. В таких случаях подбирают специализированные полимеры, а для опорных элементов и прижимных планок выбирается нержавеющая сталь, устойчивая к коррозии.

2. Величина гидростатического напора

Рабочее давление прямо влияет на форму профиля и метод его фиксации к конструкции затвора:

• Щитовые затворы поверхностные: работают при относительно небольшом напоре. Для них применяют трехстороннее уплотнение мягкого типа (P-образное или прямоугольное), обеспечивающее надежную изоляцию без создания избыточного трения при подъеме щита.
• Затвор глубинный: испытывает значительные нагрузки, поэтому требует четырехстороннего уплотнения замкнутого контура с усиленным профилем, устойчивым к выдуванию и механической деформации.

3. Геометрические параметры и размер проема

Форма и габариты лотка или трубы (ширина, высота и сечение) требуют строгого соответствия геометрии эластомера. Чем больше линейный размер перекрываемого проема, тем выше выше вероятность геометрических отклонений и неровностей на поверхностя, а значит, профиль должен обладать достаточным ходом упругой деформации для компенсации зазоров.

4. Частота срабатывания и условия обслуживания

При интенсивном использовании затвора (например, в распределительных камерах с частым регулированием потока) приоритетом становится износостойкость материала. Также важно учитывать доступность узла: если регулярное техническое обслуживание затруднено, предпочтение отдается профилям с максимальным ресурсом и простым способом замены.

Пошаговая технология монтажа и регулировки уплотнений

Качественный монтаж уплотнительных элементов — ключевой этап, от которого зависит конечная герметичность и долговечность всей конструкции затвора. Даже идеальный профиль не сможет исключить протечки, если при установке допускаются перекосы или нарушаются технологические требования.

Этап 1: Подготовка посадочных поверхностей

Перед началом работ с поверхности рамы и движущегося щита удаляют строительный мусор, ржавчину, сварные брызги и заусенцы. Зона крепления эластомера должна быть тщательно очищена и обезжирена. Любые неровности на металле создают микроканалы для просачивания жидкости под резиновый уплотнитель.

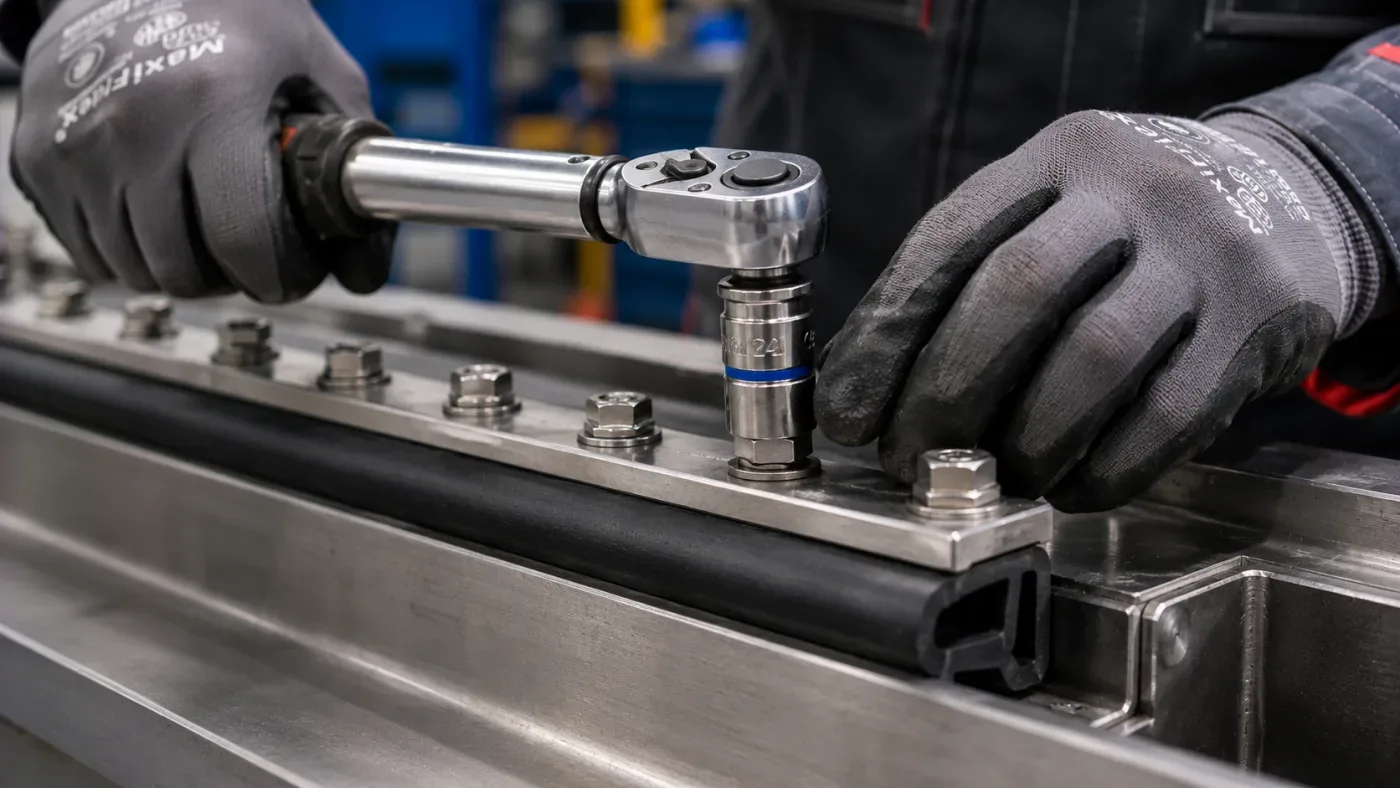

Этап 2: Фиксация уплотнительного профиля

Укладка эластомерного контура выполняется без растяжения или искусственного сжатия профиля по длине. Основные правила фиксации:

• Прижимные элементы: профиль фиксируется металлической полосой. В качестве крепежа применяются стойкие к коррозии болты.
• Затяжка крепежа: затягивание выполняется равномерно от центра к краям с контролируемым усилием, чтобы исключить деформацию и выдавливание резины.
• Стыковка углов: в угловых соединениях профиль подрезается и соединяется методом холодного или горячего склеивания (вулканизации) для создания непрерывного изолирующего контура.

» alt=»» loading=»lazy»>

Этап 3: Регулировка прижима и клиновых механизмов

После установки эластомера выполняется точная настройка прилегания щита к раме. Для этого регулируют положение клиновых прижимов и направляющих. В закрытом положении уплотнительный контур затвора должен сжиматься на 20–30% от своей исходной толщины, обеспечивая равномерное контактное давление по всему периметру.

Этап 4: Тестовая проверка и пусконаладка

Завершающий шаг — проверка в сухом режиме и под нагрузкой. Щитовой затвор несколько раз полностью поднимают и опускают, контролируя плавность хода, отсутствие заеданий и равномерность нагрузки на ручной привод или электропривод. Затем проводят гидравлические испытания под рабочим давлением для подтверждения отсутствия протечек.

Регламент технического обслуживания и частота замены уплотнителей

Даже самый качественный эластомер со временем подвергается естественному старению и износу. Чтобы поддержать высокую герметичность перекрытия и предотвратить внезапные аварии, на объекте необходимо соблюдать регулярное техническое обслуживание запорного узла.

Периодичность и состав профилактических работ

Комплекс мероприятий по обслуживанию уплотнительного контура делится на три основных этапа:

• Ежемесячный осмотр: визуальная проверка зоны прилегания щита к раме в закрытом положении, выявление локальных подтеканий, удаление скопившегося мусора, песка и ила из направляющих.
• Ежеквартальное обслуживание: промывка эластомерного профиля струей воды под давлением, проверка затяжки прижимных болтов, осмотр клиновых зажимов и оценка состояния подвижных узлов. В этот же период проверяется колонка управления, редуктор и гидравлический привод на предмет плавности хода и точности позиционирования щита.
• Ежегодная ревизия: детальная оценка степени износа резины, замер остаточной упругой деформации, проверка целостности клееных и вулканизированных стыков по всему периметру.

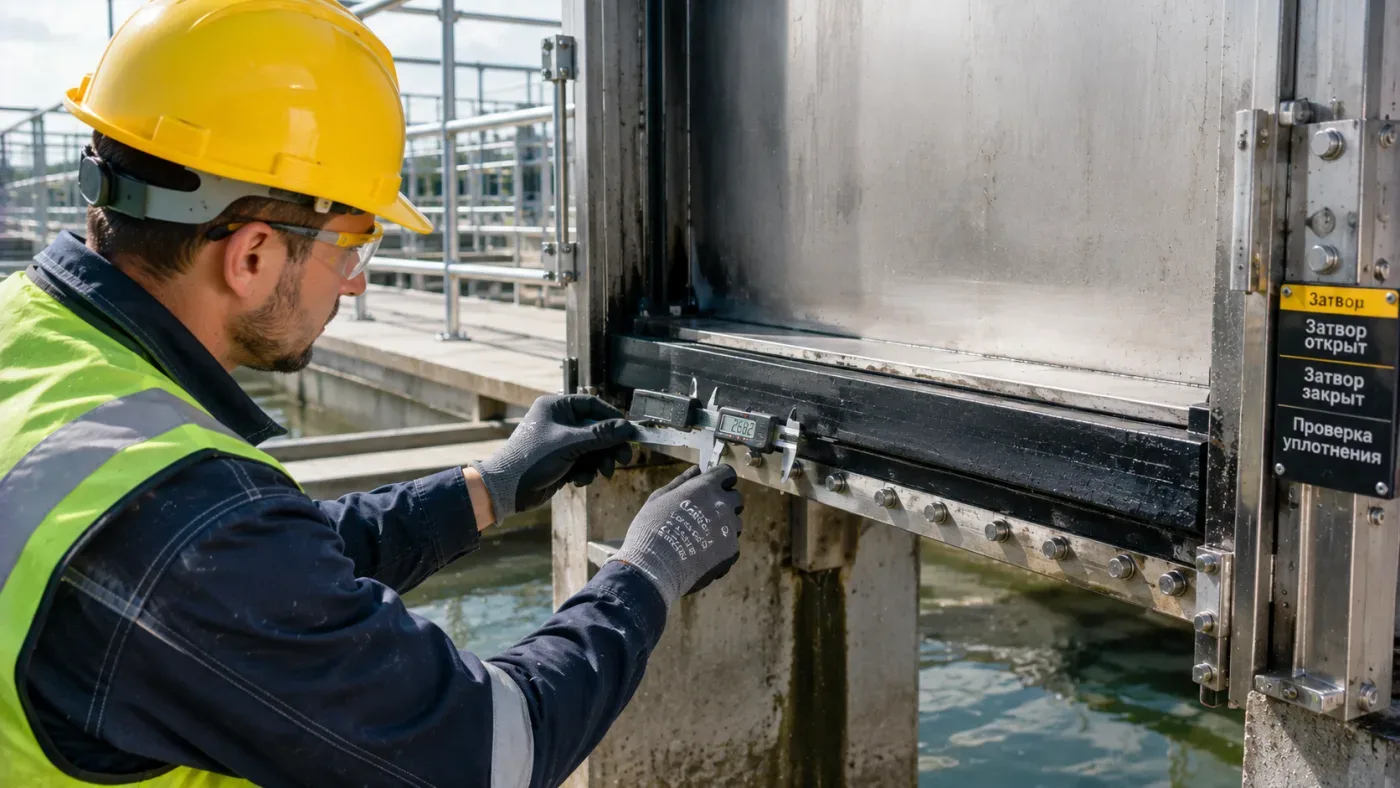

Плановый срок эксплуатации и признаки необходимости замены

» alt=»» loading=»lazy»>

В среднем нормативный срок эксплуатации уплотнительного профиля составляет от 3 до 7 лет. Конкретный интервал зависит от условий работы и агрессивности рабочей среды:

Внеплановая замена профиля требуется при обнаружении глубоких порезов, сквозных разрывов, остаточной деформации свыше 35% от первоначального объема или в случаях, когда отрегулировать прижим клиньями для полного устранения протечки уже невозможно.

Методы экстренного устранения протечек без демонтажа затвора

При возникновении внезапных протечек во время эксплуатации оборудования не всегда удается сразу остановить поток и осушить канал для полноценного ремонта. В таких ситуациях специалисты применяют методы локального восстановления герметичности, которые можно выполнить прямо на действующем объекте без демонтажа металлоконструкции.

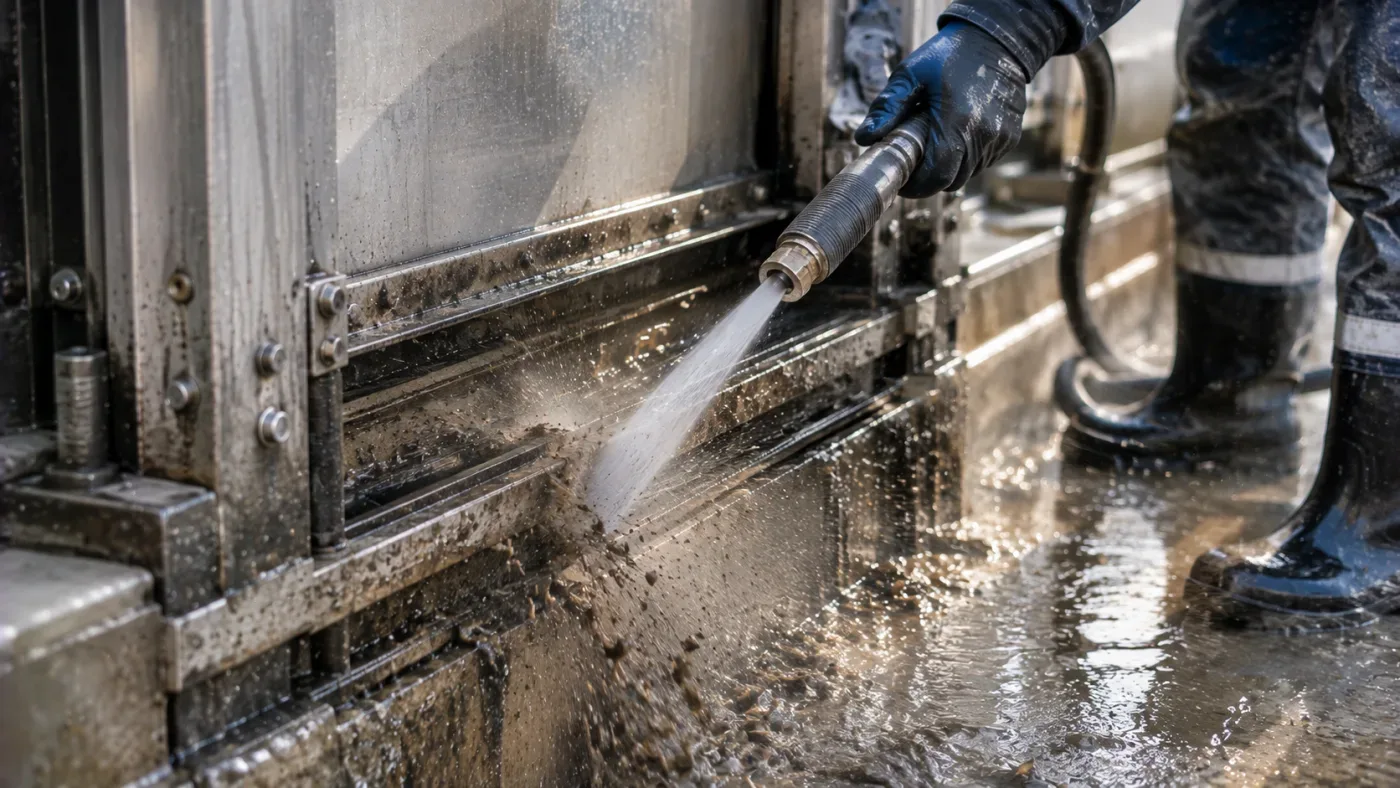

1. Промывка зоны контакта и удаление мусора

» alt=»» loading=»lazy»>

Значительная часть локальных подтеканий вызвана попаданием мелкого мусора, веток или песчано-илистых отложений под резиновый профиль. Попытка силой прижать щит в таком состоянии только разрушит эластомер. Для решения проблемы применяют локальную промывку:

• Зону протечки промывают струей воды под высоким давлением через гибкий шланг, опускаемый вдоль рамы.
• Если струя вымывает застрявшие частицы, уплотнительный профиль под действием напора и веса щита снова плотно прижимается к опорной раме.

2. Точечная регулировка клиновых зажимов и прижимных планок

Если причиной протечки стало ослабление крепежа или естественная усадка резины, восстановить прижим можно регулировкой без извлечения щита из направляющих:

• С помощью регулировочных болтов увеличивают вылет клиновых прижимов в зоне образования щели.
• При наличии доступа с сухой стороны подтягивают болты прижимной планки, ликвидируя сформировавшийся зазор.

3. Инъектирование гидрофобных гелей и полимерных составов

При повреждении эластомера или нарушении прилегания к бетонному основанию эффективным решением становится инъекционная герметизация. В зону протечки или за уплотнительный профиль под давлением подаются специализированные полиуретановые или акрилатные составы:

• При контакте с водой состав мгновенно вспенивается, увеличивается в объеме и надежно запечатывает промоину или свищ.
• Полимер сохраняет эластичность после застывания, что предотвращает его разрушение при последующих движениях щита.

4. Установка временных быстросъемных накладок

При локальном разрыве уплотнительного контура применяют быстротвердеющие двухкомпонентные пасты или гибкие полимерные пластыри. Их наносят на сухую сторону уплотнителя с временной фиксирующей струбциной. Этот аварийный способ позволяет остановить потерю жидкости и выиграть время до планового останова системы на капитальное обслуживание.

Часто задаваемые вопросы (FAQ)

Как часто необходимо менять уплотнение на щитовом затворе?

Средний срок эксплуатации эластомерного профиля составляет от 3 до 7 лет. Точная периодичность зависит от условий работы и характера рабочей среды: на объектах очистных сооружений с бытовыми стоками замена обычно требуется каждые 3–5 лет, а в агрессивных химических средах — каждые 1,5–3 года.

Можно ли заменить резиновый профиль без полного демонтажа затвора?

Да, в большинстве современных конструкций затворов предусмотрена возможность замены уплотнения без извлечения рамы из бетона. Для этого щит фиксируют в полностью поднятом или опущенном положении, демонтируют прижимные планки и устанавливают новый эластомерный контур.

Какое уплотнение лучше выбрать для сточных вод: EPDM или NBR?

Для стандартных хозяйственно-бытовых стоков оптимальным решением является EPDM — этот материал устойчив к озону, воде и сезонным перепадам температур. Если же в потоке присутствуют нефтепродукты, жиры или масляные фракции, следует отдавать предпочтение нитрильному каучуку (NBR).

Что делать, если новый уплотнитель продолжает пропускать воду?

В первую очередь следует проверить равномерность затяжки прижимных болтов и регулировку клиновых прижимов. Если прижим отрегулирован верно, причина может кроться в перекосе рамы относительно бетона или в наличии заусенцев и строительного мусора на опорной поверхности.

Заключение

Надежную работу гидротехнических сооружений и инженерных коммуникаций невозможно обеспечить без качественного уплотнительного узла. Именно уплотнения щитовых затворов принимают на себя основную нагрузку при сдерживании напора жидкости, гарантируя полное перекрытие потока и предотвращая аварийные ситуации на объекте.

Правильный подбор материала с учетом агрессивности среды, грамотный монтаж и своевременное техническое обслуживание позволяют свести риск протечек к минимуму. Инвестиции в качественные эластомеры и профессиональную регулировку оборудования всегда оправдывают себя, избавляя эксплуатирующую организацию от дорогостоящих внеплановых ремонтов и продлевая общий срок эксплуатации всей запорной системы.
