Виды электроприводов: поворотные и многооборотные

Введение

Основными элементами, которые преобразуют командный сигнал в механическое действие и приводят в движение рабочий орган запорной или регулирующей арматуры, являются промышленные приводы. Среди них наибольшее распространение получили электрические устройства благодаря простоте монтажа, надежности и независимости от компрессорных станций.

Правильный выбор исполнительного механизма напрямую влияет на безопасность всей системы. В зависимости от типа запорного элемента и траектории его перемещения, в промышленности используют разные виды оборудования. Наиболее востребованными на рынке остаются поворотные и многооборотные электроприводы. Каждый тип конструкции решает свой спектр задач: от быстрого перекрытия потока воды в коммунальном хозяйстве до точного регулирования давления в магистралях химической отрасли под высокими нагрузками. Понимание их специфики позволяет оптимизировать закупки, сократить время на обслуживание и предотвратить аварийные ситуации на объектах.

Полноповоротные электроприводы: сферы применения и критерии выбора

Неполнооборотные (четвертьоборотные) электроприводы представляют собой механизмы, которые перемещают регулирующий орган арматуры в пределах одного рабочего цикла на угол от 0° до 90° (реже до 270°). Такое оборудование незаменимо там, где для полного открытия или закрытия прохода требуется всего одна четверть оборота вала. Это обеспечивает высокую скорость срабатывания и конструктивную простоту узла автоматизации.

Основными устройствами, для которых предназначены такие приводы, являются шаровые краны, дисковые затворы и поворотные заслонки. Благодаря компактным размерам и высокой эффективности, данные элементы широко применяются в системах водоснабжения, тепловых сетях, кондиционировании, а также на технологических линиях пищевой, химической и нефтегазовой промышленности.

Критерии выбора четвертьоборотного привода

При подборе исполнительного механизма для конкретного объекта инженерам и специалистам по закупкам компании следует учитывать комплекс технических параметров:

Специфика интеграции

Современные поворотные электроприводы обеспечивают надежную фиксацию положения диска или шарового затвора за счет механических упоров и концевых выключателей. Если для технологического процесса требуется повышенная точность позиционирования, в блок управления интегрируют электронный датчик положения (потенциометр или энкодер). Наличие дублирующего ручного привода (маховика) позволяет безопасно управлять арматурой в ручном режиме даже при полном отключении сетевого питания, что гарантирует непрерывность контроля над промышленным объектом.

Многооборотные электроприводы: работа в тяжелых условиях и под нагрузкой

Для управления промышленной арматурой, запирающий элемент которой совершает длинный ход или требует значительного числа полных оборотов штока, применяются многооборотные электроприводы. В отличие от четвертьоборотных устройств, эти механизмы способны передавать крутящий момент на протяжении десятков или сотен оборотов выходного вала. Это свойство делает их незаменимыми для автоматизации крупногабаритных и высоконагруженных узлов трубопроводной арматуры.

Типичная сфера применения таких приводов — управление клиновыми и шиберными задвижками, регулирующими клапанами, а также тяжелыми затворами на магистральных трубопроводах. Конструкция исполнительного механизма преобразует вращательное движение электродвигателя в многооборотное вращение вала, которое затем, при необходимости (например, в задвижках), трансформируется в поступательное движение штока арматуры для открытия либо перекрытия потока.

Преимущества эксплуатации в жестких условиях

Многооборотные электроприводы проектируются с расчетом на экстремальные условия эксплуатации и высокие механические нагрузки. Их востребованность в B2B-сегменте обусловлена следующими конструктивными особенностями:

• Высокое осевое усилие и крутящий момент: способность преодолевать значительное сопротивление рабочей среды, что критично для магистралей высокого давления.
• Прочность корпуса и защищенность: оборудование выпускается в пыле- и влагозащищенном исполнении (до IP68), а для нефтегазовой и химической промышленности поставляются специальные взрывозащищенные модификации.
• Работа со сложными средами: многооборотный принцип позволяет плавно и с большим усилием перемещать затвор, преодолевая вязкость, трение и возможные отложения внутри корпуса арматуры.
• Гибкость настройки: современные блоки управления позволяют точно задавать количество оборотов и настраивать величину крутящего момента для исключения повреждения внутренних элементов конструкции.

Конструктивные особенности и редукторы

Поскольку для перемещения задвижек большого диаметра требуется колоссальное усилие, многооборотные приводы часто агрегатируются со специальными механическими редукторами (коническими или цилиндрическими). Такое совместное использование позволяет кратно увеличить выходной крутящий момент при сохранении оптимальной мощности и габаритов самого электродвигателя.

Безопасность системы при этом обеспечивается многоступенчатой защитой: датчики ограничения момента и концевые выключатели гарантируют своевременное отключение питания, предотвращая заклинивание арматуры в крайних положениях.

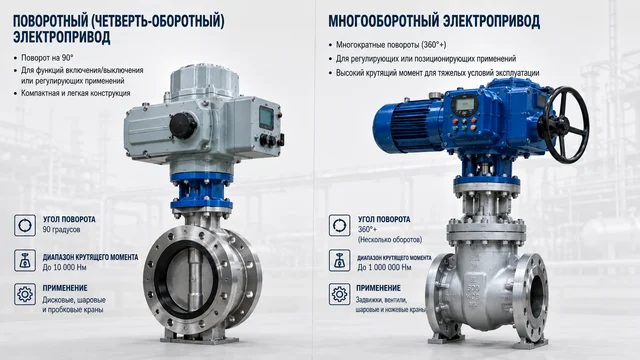

Главные отличия поворотных и многооборотных приводов: сравнительный анализ

Выбор между поворотным и многооборотным типом исполнительного механизма определяет не только стоимость проекта, но и стабильность функционирования всей технологической линии. Несмотря на общую задачу — автоматизацию управления арматурой — эти устройства имеют принципиальные различия в кинематике, силовой нагрузке и области применения.

Ключевое различие кроется в характере движения выходного вала. Поворотный (неполнооборотный) привод осуществляет вращение строго в диапазоне одной четверти круга. Многооборотный аналог не ограничен фиксированным углом и передает вращательное движение на шток на протяжении множества циклов, что позволяет перемещать запорный орган на значительные расстояния.

Сравнительная таблица характеристик

Чтобы наглядно сопоставить возможности двух типов оборудования, рассмотрим их основные технические и эксплуатационные параметры:

Что выбрать для конкретных задач бизнеса?

При проектировании инженерных систем промышленного объекта автоматизированного типа следует опираться на конструктивные особенности запорного узла. Полноповоротные модели оптимальны для локальных распределительных узлов, систем вентиляции и стандартных трубопроводов водоснабжения, где важны компактность и скорость отсечки потока.

В то же время, многооборотные электроприводы незаменимы на объектах большой мощности, в магистральных сетях химической и нефтегазовой промышленности, а также на вводах инженерных коммуникаций, где арматура работает в режиме высоких нагрузок и жестких условий эксплуатации. Ошибка в этом выборе может привести либо к преждевременному износу приводного механизма из-за нехватки мощности, либо к неоправданному завышению бюджета на закупку оборудования.

Технические характеристики и крутящий момент: как избежать ошибок при заказе

Правильный подбор промышленного оборудования — это залог долговечной работы всей системы автоматизации технологическими процессами. Ошибки на этапе формирования технического задания могут привести к заклиниванию задвижки, сгоранию электродвигателя или к неоправданным финансовым затратам. Чтобы заказать оптимальный электрический привод, необходимо тщательно проанализировать ключевые технические характеристики сопрягаемой трубопроводной арматуры и условия ее последующей эксплуатации.

Преимущества автоматизации трубопроводной арматуры для снижения издержек бизнеса

Внедрение современных систем автоматического и дистанционного управления арматурой — это не просто дань технологической моде, а стратегическое решение для оптимизации операционных расходов предприятия. Модернизация инженерных сетей и замена ручных маховиков на электрические приводы позволяют B2B-клиентам оптимизировать затраты на обслуживание и управление, повысить безопасность объектов и снизить себестоимость выпускаемой продукции.

Основной экономический эффект достигается за счет повышения точности управления и снижения эксплуатационных рисков. Автоматизация позволяет перевести управление потоками сред в полностью контролируемый и прогнозируемый режим.

Экономические факторы и окупаемость инвестиций

Прямое снижение издержек промышленного предприятия после интеграции электроприводов складывается из нескольких ключевых факторов:

• Сокращение трудозатрат и времени реакции: оператору больше не требуется тратить время на перемещение к удаленным или труднодоступным участкам трубопровода для ручного закрытия или открытия задвижек. Все операции выполняются мгновенно с центрального пульта управления технологическими процессами.
• Снижение аварийности и защита активов: многооборотные и поворотные электроприводы, оснащенные датчиками ограничения момента, предотвращают поломку дорогостоящих элементов трубопроводной арматуры из-за чрезмерного физического усилия. Автоматика исключает риск гидроударов, которые часто приводят к разрыву труб и остановке производства.
• Точность дозирования и энергоэффективность: регулирующие модификации оборудования обеспечивают точное позиционирование запирающего органа в соответствии с актуальными потребностями системы. Это минимизирует непроизводительные потери рабочей жидкости или газа и оптимизирует расход электроэнергии на насосных станциях.
• Минимизация затрат на обслуживание: современные исполнительные механизмы требуют минимального технического ухода. Высокая герметичность корпуса предохраняет внутренние элементы и редукторы от износа, продлевая общий ресурс эксплуатации всего узла.

Оптимизация процессов в масштабах предприятия

Использование интеллектуальных приводных решений открывает перед бизнесом возможность интеграции оборудования в единую цифровую экосистему предприятия (АСУ ТП). Непрерывная обратная связь, которую обеспечивают датчики положения и концевые выключатели, позволяет собирать точную информацию о состоянии системы в режиме реального времени. На основе этих данных формируются графики планово-предупредительного ремонта, что исключает внезапные простои технологических линий и позволяет планировать бюджет на закупки оборудования максимально эффективно.

Как правильно подобрать и купить надежный электропривод от производителя

Прямое взаимодействие с заводом-изготовителем — наиболее эффективный способ укомплектовать промышленный объект качественным оборудованием без переплат посредникам. Когда компания решает купить электроприводы напрямую у производителя, она получает не только оптимальные цены, но и доступ к официальной технической экспертизе, гарантийным обязательствам и оперативной сервисной поддержке на всех этапах эксплуатации.

Чтобы процесс закупки прошел успешно, а поставленные механизмы точно соответствовали специфике инженерных систем, необходимо придерживаться четкого алгоритма действий при подборе.

Пошаговый чек-лист для B2B-заказчика

Перед тем как отправить запрос в отдел продаж или открыть каталог завода, инженерам предприятия следует подготовить и зафиксировать следующие данные:

1. Заполнение опросного листа: это базовый документ, в котором указываются тип арматуры (задвижка, кран или клапан), диаметр номинального прохода (DN), рабочее давление (PN) и максимальный крутящий момент, необходимый для поворота или перемещения штока.
2. Определение условий окружающей среды: укажите температурный режим в месте установки, влажность, а также требования к взрывозащите. Если оборудование будет монтироваться на открытом воздухе в условиях суровой зимы, производитель предложит специальные варианты исполнения с обогревом корпуса.
3. Выбор уровня автоматизации: решите, какая система управления вам необходима — базовый блок с концевыми выключателями для работы в режиме «открыто/закрыто» или интеллектуальное цифровое решение с поддержкой промышленных протоколов связи.
4. Согласование логистики: уточните такие параметры, как наличие нужных моделей на складе готовой продукции, сроки производства крупной партии под заказ и доступные способы транспортировки. Быстрая доставка до объекта позволяет избежать срыва сроков при модернизации или строительстве предприятия.

Преимущества работы с отечественными производителями

Сегодня локализация производства играет ключевую роль в стабильности поставок. Выбирая в качестве партнера заводы, производство которых расположено в России, B2B-клиенты получают важные преференции:

• Полное соответствие оборудования требованиям отечественных стандартов и нормативных актов.
• Отсутствие таможенных рисков и задержек на границе, гарантирующее строгое соблюдение графика поставок.
• Постоянное наличие оригинальных комплектующих, редукторов и расходных материалов на складах.
• Возможность оперативно заказать выезд инженеров завода для проведения шеф-монтажа или пусконаладочных работ непосредственно на месте эксплуатации.

Помните, что грамотный выбор поставщика — это не просто поиск минимальной стоимости в прайс-листе, а долгосрочное партнерство, обеспечивающее безопасность и бесперебойную работу вашего технологического комплекса.

Заключение

Подводя итоги, можно с уверенностью сказать, что автоматизация современных промышленных объектов напрямую зависит от эффективности и надежности используемого оборудования. Промышленные электроприводы стали неотъемлемым элементом, без которого невозможно представить качественное выполнение технологических процессов. Правильный выбор между поворотными и многооборотными механизмами позволяет оптимизировать расходы предприятия, гарантирует стабильность работы и исключает аварийные ситуации в инженерных сетях.

Многооборотные и четвертьоборотные электроприводы применяются в большинстве задач автоматизации трубопроводной арматуры. Устойчивая система управления, интегрированная в исполнительные механизмы, обеспечивает непрерывную обратную связь с диспетчерским пультом и позволяет осуществлять точное позиционирование рабочих органов задвижек, кранов и клапанов. Инвестиции в качественные электрические приводы от проверенных производителей окупаются за счет снижения издержек на техническое обслуживание и минимизации рисков простоя линий.

Выбирая электроприводы для модернизации производства, B2B-клиентам следует детально анализировать крутящий момент, условия будущей эксплуатации и параметры питающей сети. Современные электроприводы отечественного производства, адаптированные под жесткие условия работы, представляют собой сбалансированные и долговечные решения. Своевременное внедрение таких узлов автоматизации позволяет предприятиям успешно решать задачи дистанционного контроля, повышать общую безопасность объектов и сохранять высокую конкурентоспособность на рынке. При выборе поставщика важно учитывать не только характеристики оборудования, но и наличие технической поддержки на протяжении всего жизненного цикла изделия.

Часто задаваемые вопросы (FAQ)

В данном блоке собраны ответы на типовые вопросы инженерных служб и специалистов по закупкам, которые выбирают электроприводы для автоматизации трубопроводных систем.

Ответы на популярные вопросы B2B-клиентов

Список источников и нормативных актов

При проектировании, подборе и установке поворотных и многооборотных электроприводов на объектах промышленности и жилищно-коммунального хозяйства необходимо руководствоваться действующей нормативно-технической базой. Ниже приведен перечень основных стандартов, регламентирующих технические условия, правила безопасности и методы испытаний оборудования:

• ГОСТ Р 55510-2013 — «Арматура трубопроводная. Электроприводы. Общие технические условия». Настоящий стандарт устанавливает единые требования к конструкции, показателям надежности и безопасности электрических приводов.
• ГОСТ 32569-2013 — «Трубопроводы технологические стальные. Требования к устройству, монтажу и эксплуатации». Регламентирует правила интеграции элементов автоматизации на опасных производственных объектах.
• ГОСТ IEC 60079-1-2013 — «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»». Определяет жесткие условия к конструкции корпусов приводов, предназначенных для химической и нефтегазовой отраслей.
• ГОСТ 14254-2015 (IEC 60529:2013) — «Степени защиты, обеспечиваемые оболочками (Код IP)». Определяет стандарты пыле- и влагозащищенности (например, IP67, IP68) корпусов исполнительных механизмов.
• ISO 5211 / ГОСТ Р 55508-2013 — «Арматура трубопроводная. Присоединительные размеры элементов передачи крутящего момента». Международный и национальный стандарты, устанавливающие геометрию фланцев для жесткой и соосной стыковки неполнооборотных приводов.
• ISO 5210 — «Industrial valves — Multi-turn valve actuator attachments». Международный стандарт, регламентирующий размеры присоединительных фланцев для многооборотных исполнительных механизмов.
• Технический регламент Таможенного союза ТР ТС 004/2011 — «О безопасности низковольтного оборудования». Сертификационный документ, подтверждающий безопасность электродвигателей и встроенных блоков управления.
• Технический регламент Таможенного союза ТР ТС 020/2011 — «Электромагнитная совместимость технических средств». Регулирует стабильность работы электронных компонентов привода и отсутствие помех в промышленной сети.
