Затвор щитовой глубинный

Что представляет собой данное техническое оборудование? По своей сути, классический щитовой затвор — это прочная барьерная конструкция, способная сдерживать колоссальный напор рабочей среды. В отличие от поверхностных механизмов, глубинные затворы устанавливаются непосредственно там, где требуется полная блокировка пропускного тракта под внушительной толщей воды. Правильно подобранный затвор щитовой обеспечивает 100% герметичность и общую эксплуатационную безопасность всего инженерного объекта.

Инвестиции в любой щитовой затвор требуют максимально вдумчивого предварительного анализа до того, как будет сформирован финальный заказ. Даже малейшие ошибки в расчетах могут привести к серьезному нарушению штатной работы канализации или масштабным аварийным ситуациям. Каждый проектируемый глубинный щитовой механизм обязан строго учитывать параметры поперечного сечения и физико-химическую специфику транспортируемого вещества. Грамотно рассчитанный затвор — это фундамент того, что изоляция магистрали пройдет безупречно.

В этом цикле материалов мы поэтапно разберем базовые правила, опираясь на которые выбирается промышленный затвор щитовой. Мы детально изучим, как именно функционируют современные глубинные затворы, какую роль играет каждый конструктивный элемент, и как избежать наиболее типичных промахов при проектировании. Наша главная цель — дать специалистам ясное и структурированное понимание того, какой щитовой затвор наиболее эффективно решит конкретную инженерную задачу.

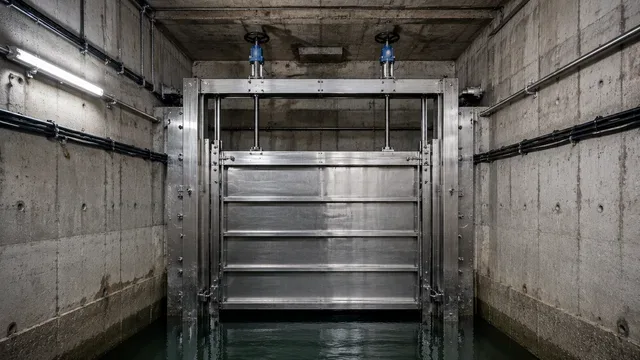

Что такое глубинный щитовой затвор и где он применяется

По своей сути, затвор щитовой глубинный представляет собой специализированное запорное устройство, спроектированное для эффективного управления гидродинамическими процессами. Его главная задача — полное или частичное перекрытие канала, по которому движется рабочая среда. В отличие от классической трубопроводной задвижки, данный механизм монтируется непосредственно в шахтах, открытых лотках и колодцах на значительной глубине под расчетным уровнем воды.

Когда возникает необходимость надежно остановить движение потока жидкости при высоком давлении столба, именно глубинный щитовой аппарат становится безальтернативным выбором. Мощная конструкция рамы и самого полотна позволяет ему выдерживать серьезные гидростатические нагрузки. Это критически важно при проведении ремонтов подземных коммуникаций и инженерных узлов.

Основные сферы применения

Спектр использования такого оборудования охватывает множество инфраструктурных и индустриальных объектов. Практически любая масштабная гидравлическая система опирается на подобные барьерные элементы. Щитовой затвор активно востребован в следующих направлениях:

• Инженерные сети водоотведения. Здесь глубинные затворы устанавливаются для надежной изоляции глубоких канализационных коллекторов, распределительных камер и станций перекачки. Оборудование часто контактирует с примесями и потоками агрессивных сред, что диктует особые требования к антикоррозийной защите.

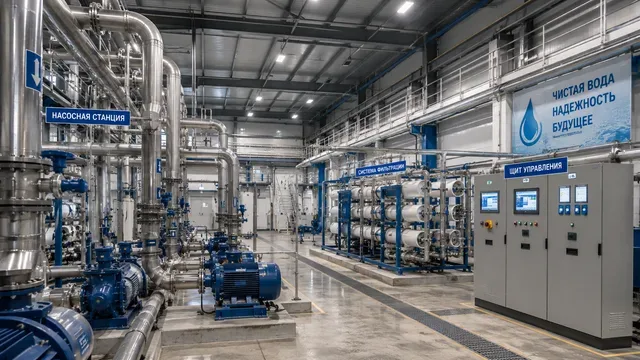

• Водоподготовка. Крупные очистные сооружения используют затвор щитовой для направления потоков по различным технологическим этапам. На таких гидротехнических сооружениях механизмы часто работают в непрерывном режиме.
• Промышленный сектор. На территориях крупных промышленных предприятий, накопительные резервуары и технологические контуры обязательно оснащаются подобной арматурой. Затвор щитовой помогает контролировать сбросы и подачу технической влаги.

Подводя итог, можно сказать, что каждый грамотно смонтированный затвор щитовой — это залог безопасной эксплуатации всей водопропускной сети. Понимание специфики объекта и условий применения является фундаментом для перехода к изучению конструкции самого изделия.

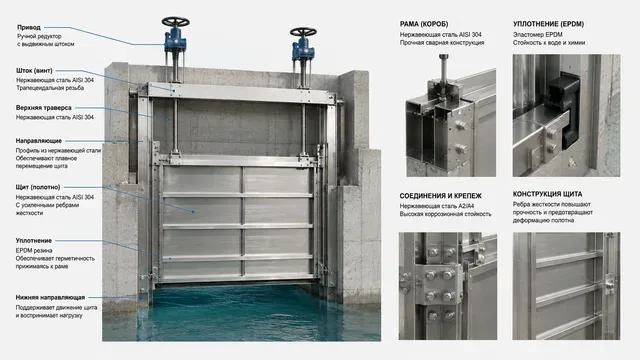

Конструктивные особенности и основные элементы

Надежность, которую демонстрирует глубинный щитовой затвор при высоких нагрузках, обусловлена продуманной инженерией каждого компонента. В отличие от поверхностных барьеров, здесь перекрытие канала происходит в условиях существенного гидростатического давления по всему периметру проема. По этой причине каждая конструкция создается с повышенным запасом прочности.

Главные узлы и их назначение

Качественное изготовление силовых элементов обеспечивает плавно управляемое движение полотна и полную герметичность системы. Любой промышленный затвор щитовой состоит из нескольких базовых функциональных узлов:

Узел	Описание и практическая функция
Рамы и направляющие	Несущий каркас, который фиксируется в теле бетонной стены. Для надежного позиционирования используются закладные детали или химические анкерные элементы. Специальные скользящие планки существенно снижают трение при перемещении щита.
Полотно (щит)	Основной перекрывающий элемент, усиленный ребрами жесткости. Геометрия щита точно соответствует форме перекрываемого пропускного проема.
Уплотнительный контур	Профильные уплотнения по четырем сторонам (из спецрезины или материала EPDM) обеспечивают плотное прижатие и исключают протечки при высоком давлении.
Винтовые шпиндели	Передают механическое усилие от привода к подвижному щиту, реализуя плавный подъем и опускание.

Система управления и типы привода

Выбор механизма позиционирования зависит от глубины заложения проема и требуемой скорости перекрытия. Чтобы привести щитовой затвор в движение, применяют несколько стандартных конфигураций:

• Ручной привод. Использование штурвала напрямую или управляющего блока с ручным редуктором при умеренных усилиях на шпинделе.
• Электропривод. Оптимальное решение для автоматизированных комплексов. Управление осуществляется дистанционно по сигналу оператора или датчиков уровня.
• Выносная колонка управления. Позволяет передавать вращательный момент на шпиндель, если сам щитовой затвор расположен на значительной глубине, а привод находится на верхнем обслуживаемом мостике.

При производстве основных деталей наиболее востребована нержавеющая сталь. Паспорт на изделие и сертификат качества подтверждают устойчивость элементов к агрессивным воздействиям и гарантируют долговечность при регулярных нагрузках.

Технические характеристики и параметры выбора

Чтобы глубинный щитовой затвор исправно выполнял свои функции весь заявленный срок службы, его подбор основывается на детальном сопоставлении условия эксплуатации объекта и параметров оборудования. Главная задача инженера — учесть не только геометрические параметры перекрываемого проема, но и расчетное давление, скорость потока жидкости и физико-химический состав среды.

Ключевые технические характеристики

При изучении документации и каталогов оборудования специалисты ориентируются на следующие основные показатели:

Параметр	Исполнение и варианты	Влияние на подбор оборудования
Форма и размеры сечения	Круглый, прямоугольный или квадратный проем (от 200 до 3000 мм и более)	Затвор щитовой обязан точно перекрывать геометрическое сечение канала для исключения зазоров по периметру рамы.
Гидростатический напор	От 1 до 10 метров водяного столба и выше	Определяет толщину металлического листа полотна, конструкцию ребер жесткости и общую прочность несущей рамы.
Класс герметичности	Соответствие нормам ГОСТ или DIN/EN	Задает предельно допустимый объем капельной протечки через профильное уплотнение при максимальном давлении.
Способ монтажа	Накладной (на стену) или бетонируемый в штробы	Выбирается исходя из этапа строительства или реконструкции гидротехнического узла.

Влияние состава среды на выбор материалов

Условия работы гидротехнической арматуры сильно разнятся от объекта к объекту. Если затвор щитовой монтируется в системе технического или питьевого водоснабжения, допустимо использование элементов из конструкционной стали с многослойным эпоксидным покрытием. Однако для работы в канализационных коллекторах стандартным решением является нержавеющая сталь.

Высокая стойкость конструктивных узлов к воздействию агрессивных сред предотвращает коррозию рамы, клиновых элементов и шпинделя. Это защищает подвижный щит от заклинивания и гарантирует сохранение расчетных характеристик уплотнителей при постоянной эксплуатации.

Расчет размеров и гидравлического сопротивления

Грамотный расчет конструктивных параметров — ключевой этап, от которого зависит работоспособность всей гидротехнической системы. В инженерной практике недостаточно просто выбрать затвор щитовой по габаритам проема: требуется комплексный анализ гидродинамических нагрузок, возникающих при движении и перекрытии потока жидкости.

Определение геометрических параметров

Геометрия перекрываемого окна определяет форму и размеры рамы. Подбор начинается с точных замеров гидротехнического проема, при этом учитываются следующие факторы:

• Форма поперечного сечения. Для прямоугольных каналов изготавливают плоский затвор щитовой соответствующей конфигурации, а для трубных выпусков — круглый щитовой затвор.
• Габаритные размеры. Высота и ширина проема рассчитываются с учетом технологического запаса, обеспечивающего плотное прилегание уплотнительного контура к стене или закладным элементам.
• Глубина затопления. От максимального уровня воды в канале зависит толщина щита и шаг ребер жесткости, способных выдержать гидростатическое давление без деформаций.

Гидравлическое сопротивление и расчет усилий

При движении рабочей среды через частично открытый проем возникает гидравлическое сопротивление, вызывающее потерю напора. Если технологический процесс требует частичного регулирования расхода или уровня стоков, устанавливается специализированный затвор щитовой регулирующий. Для таких систем производится расчет коэффициента местного сопротивления при разных положениях щита.

Для правильного подбора механизма подъема (электропривода или ручного редуктора) выполняется расчет суммарного усилия. Оно складывается из трех основных составляющих:

Составляющая силы	Физическая природа	Факторы влияния
Гидростатическое прижатие	Сила давления столба воды, прижимающая полотно к раме	Глубина погружения, площадь щита, плотность среды
Сила трения	Сопротивление в узлах скольжения и уплотнениях	Материал EPDM/резины, наличие направляющих накладок
Собственный вес	Масса подвижной части (щита и шпинделя)	Толщина металла, размеры металлоконструкции

Точный расчет позволяет подобрать винтовой механизм с необходимым грузоподъемным запасом, исключая заклинивание щита и перегрузку силового привода при экстренном закрытии.

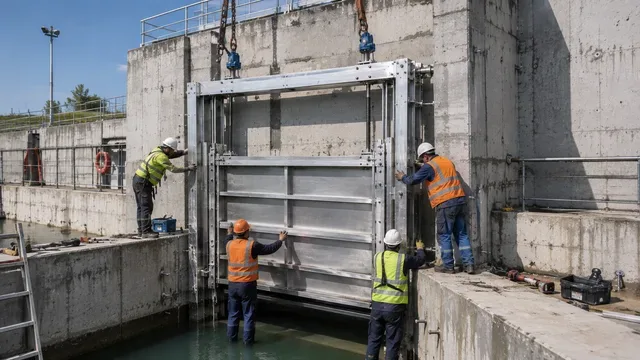

Монтаж и пусконаладочные работы

Качественный монтаж — это условие, без которого даже идеальный затвор щитовой не сможет гарантировать герметичность. Погрешности при фиксации рамы или перекосы строительной конструкции приводят к деформации направляющих, ускоренному износу уплотнителей и заклиниванию движущихся частей.

Основные этапы установки

Технология проведения работ зависит от исполнения оборудования — накладного типа или бетонируемого в строительные штробы. Порядок действий при сборке включает следующие последовательные шаги:

1. Подготовка поверхности. Бетонная стена гидротехнического узла очищается от наплывов и загрязнений. Специалисты проверяют плоскостность прилегания рамы с помощью уровня.
2. Фиксация несущей рамы. Конструкция позиционируется относительно проема. При накладном варианте применяются анкерные болты из нержавеющей стали. Если затвор щитовой бетонируется, каркас выставляется в подготовленных нишах и заливается безусадочным бетоном.
3. Уплотнение примыканий. Зазор между стальной рамой и бетонным основанием заполняется специальным герметиком, устойчивым к постоянному воздействию воды и агрессивных сред.
4. Установка привода и шпинделя. На верхнем мостике монтируется колонка управления, электропривод или ручной редуктор. Соединительный шпиндель выставляется строго по вертикальной оси.

Пусконаладка и сухие испытания

После завершения монтажа выполняется комплекс пусконаладочных проверок. Оборудование тестируют в двух режимах:

Вид испытания	Цель проверки	Критерии приемки
Сухой прогон (без воды)	Оценка плавности хода щита и работы привода во всем диапазоне перемещения	Отсутствие заеданий, рывков, посторонних шумов. Точное срабатывание концевых выключателей в крайних точках.
Мокрые испытания (напорные)	Проверка герметичности уплотнительного контура при максимальном гидростатическом давлении	Величина протечки не превышает нормативные показатели, указанные в паспорте изделия и требованиях ГОСТ.

Только после успешного завершения всех натурных тестов глубинный щитовой затвор передается в постоянную эксплуатацию.

Правила эксплуатации и технического обслуживания

Даже самый надежный затвор щитовой требует регулярного внимания в течение всего срока службы. Работа в постоянном контакте с водой, бытовыми или промышленными стоками создает высокую нагрузку на подвижные элементы, уплотнения и передаточные механизмы. Грамотная эксплуатация и своевременное обслуживание позволяют предотвратить внезапные поломки и сохранить герметичность оборудования.

Регламент периодических проверок

Техническое обслуживание проводится по заранее утвержденному графику. Натурный контроль состояния узлов помогает выявить износ уплотнительного материала или отклонения в работе привода на ранней стадии.

Периодичность	Виды выполняемых работ	Цель проведения
Ежемесячно	Визуальный осмотр рамы, очистка направляющих от наносов и крупного мусора. Промывка резьбы шпинделя.	Обеспечение свободного хода щита и исключение заклинивания полотна.
Раз в квартал	Смазка ходовой пары «шпиндель-гайка», проверка протяжки крепежных элементов и анкеров. Опробование полного цикла открытия и закрытия.	Снижение трения в приводном блоке, контроль отсутствия люфтов в опорных узлах.
Ежегодно	Детальная ревизия профильной резины или EPDM-уплотнителя, проверка антикоррозийного покрытия. Тестирование работы концевых выключателей электропривода.	Оценка общего ресурса элементов и поддержание максимального класса герметичности.

Особенности ухода за глубинными конструкциями

Поскольку глубинный щитовой затвор часто расположен в труднодоступных зонах или глубоких колодцах, особое внимание уделяется выносным механизмам. Колонка управления, штурвал и ручной редуктор, находящиеся на верхнем мостике, должны быть защищены от прямого попадания атмосферных осадков и пыли.

При обнаружении протечек выше допустимой нормы выполняют регулировку клиновых зажимов, которые поджимают подвижный щит к раме. Если замена уплотнительного контура становится неизбежной, следует использовать оригинальные комплектующие от производителя, рекомендованные в эксплуатационной документации.

Типичные ошибки при подборе оборудования

Подбор гидротехнического оборудования — ответственность, не терпящая поверхностного подхода. На практике инженеры и закупщики нередко допускают просчеты, которые выясняются уже на стадии монтажа или при первом запуске системы. Ошибки при проектировании снижают срок службы узла и увеличивают итоговую стоимость владения объектом.

Основные неточности и их последствия

Грамотный выбор требует учета десятков факторов — от состава транспортируемой жидкости до особенностей монтажной площадки. Ниже собраны наиболее распространенные инженерные промахи:

Типичная ошибка	Чем это грозит	Правильное решение
Путаница в типах запорной арматуры	Попытка установить поверхностный лотковый или шандорный тип арматуры там, где требуется затвор щитовой глубинный. В результате конструкция не выдерживает напор, а уплотнение пропускает воду по всему периметру.	Четко разделять назначение оборудования. Глубинные затворы предназначены для полного погружения и работы в условиях повышенного гидростатического давления.
Занижение расчетного давления	Прогиб полотна, деформация направляющих, заклинивание щита и постепенное разрушение ребер жесткости при пиковых уровнях затопления.	При расчете прочности учитывать не только нормативный, но и максимальный аварийный уровень столба жидкости.
Неверный подбор материалов	Быстрое разъедание металлоконструкций и разрушение уплотнительного контура при контакте с агрессивными стоками.	Учитывать химическую активность среды. Для стандартной воды подходят защищенные стали, но для стоков и химических производств необходима нержавеющая сталь и стойкий EPDM.
Игнорирование кинематики и габаритов привода	Невозможность смонтировать электропривод или управлять штурвалом из-за нехватки высоты помещения либо отсутствия прохода.	Заранее рассчитывать вылет шпинделя в верхнем положении и предусматривать место под обслуживание приводного блока.

Сравнение с другими видами арматуры

Еще одно распространенное заблуждение — попытка заменить щитовой затвор стандартными трубопроводными устройствами, такими как клиновые или шиберные задвижки, краны или поворотные клапаны. Важно понимать, что классическая трубопроводная арматура рассчитана на монтаж в замкнутый контур (труба или фланцевые соединения), тогда как щитовой затвор проектируется для перекрытия каналов, шахт и прямоугольных технологических проемов водопропускных сооружений.

Учет всех нюансов на этапе составления технического задания гарантирует, что выбранное оборудование прослужит без аварий и незапланированных ремонтов много лет.

Заключение

Подбор такого гидротехнического оборудования, как затвор щитовой глубинный — это комплексный инженерный процесс, где каждый параметр имеет решающее значение. От точности геометрии рамы и правильного расчета гидростатического давления до грамотного выбора марки нержавеющей стали зависит стабильность работы всей системы водоотведения или водоснабжения.

Современные глубинные затворы обеспечивают надежную герметичность перекрытия канала при высоких нагрузках, существенно упрощая обслуживание подземных сооружений и очистных комплексов. Качественный монтаж, соблюдение технологий бетонирования или анкерного крепления, а также плановая профилактика шпинделя и уплотнителей гарантируют долговечную и безаварийную службу арматуры.

Обращаясь к проектным расчетам и каталогам производителей, важно доверить подбор профильным специалистам. Это позволяет избежать типовых ошибок, оптимизировать бюджет при строительстве и получить надежную конструкцию, готовую к эксплуатации в любых технологических условиях.

Часто задаваемые вопросы

Чем затвор щитовой глубинный отличается от поверхностного (лоткового)?

Поверхностный щитовой затвор предназначен для лотков и открытых каналов, где уровень воды не превышает высоту самого щита. Глубинный щитовой механизм устанавливается на заглубленных проемах и рассчитан на удержание полного напора жидкости по всему замкнутому периметру, что требует уплотнения с четырех сторон и усиленной рамы.

Какое уплотнение лучше выбрать для работы с агрессивными стоками?

Для промышленных и бытовых сточных вод оптимальным материалом уплотнительного контура считается эластомер EPDM или специальные сорта химически стойкой резины. Они сохраняют эластичность, не разрушаются под воздействием химикатов и обеспечивают максимальный класс герметичности.

Можно ли заказать изготовление затвора под нестандартные размеры проема?

Да, большинство заводов выпускают как стандартные серии, так и нестандартные металлоконструкции под индивидуальные чертежи и требования заказчика. При этом учитывается не только сечение проема, но и вылет шпинделя, тип крепления к стене и особенности привода.

Как выбрать тип привода для глубоко расположенного затвора?

Если щитовой затвор расположен на большой глубине, на верхнем обслужнаваемом мостике устанавливается колонка управления с электроприводом или ручным редуктором. Вращательный момент передается на щит через удлиненный винтовой шпиндель с промежуточными опорами.

Какая документация должна поставляться с гидротехническим затвором?

Комплект поставки обязательно включает паспорт изделия, руководство по монтажу и эксплуатации, сборочные чертежи, а также сертификат соответствия ГОСТ и декларацию ТР ТС.
