Затвор щитовой рамный: конструкция и устройство

Введение

Принцип действия такого изделия достаточно прост. Затвор имеет неподвижную раму и подвижный щит, который перемещается по направляющим и перекрывает проходное сечение. В зависимости от проекта щитовой затвор может оснащаться ручным приводом со штурвалом либо электрическим приводом. Для автоматизированных систем применяется электропривод, позволяющий организовать дистанционное управление и контролировать положение щита.

Рамный затвор подбирают не только по ширине и высоте проема. Значение имеют напор, характеристики рабочей среды, способ монтажа, материал основных элементов и условия эксплуатации. Для обычной технической воды может использоваться углеродистая сталь с защитным покрытием, тогда как для сточных вод и агрессивных сред часто выбирается нержавеющая сталь. Правильно подобранный щитовой затвор обеспечивает необходимую герметичность и выдерживает расчетную нагрузку в течение длительного срока службы.

При проектировании также учитывают место установки: канализационная насосная станция, очистные сооружения, распределительные камеры или система открытых каналов предъявляют разные требования к исполнению. Один затвор может быть рассчитан на работу при небольшом перепаде уровня, другой — на значительное давление. Поэтому затвор щитовой нельзя выбирать только по размеру проема: требуется расчет с учетом параметров конкретного объекта.

В этой статье разберем, как устроен затвор рамный, из каких деталей состоит щитовой механизм и за счет чего достигается его надежность. Рассмотрим основные варианты исполнения, особенности изготовления и установки, требования к обслуживанию и критерии выбора оборудования для различных каналов и гидротехнических систем.

» alt=»» loading=»lazy»>

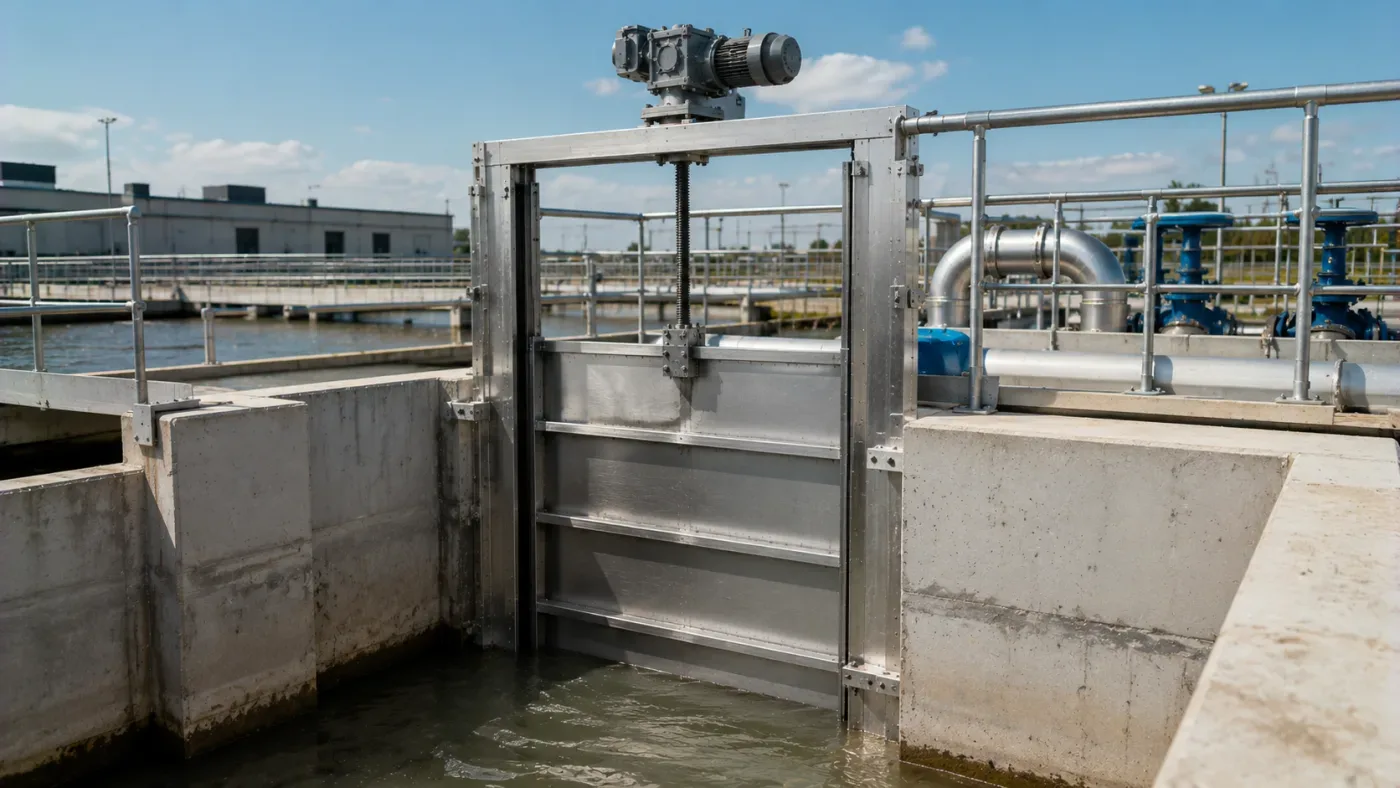

Что такое рамный щитовой затвор и как он устроен

Рамный щитовой затвор — это запорное устройство, предназначенное для полного или частичного перекрытия потока жидкости в канале, лотке или технологическом проеме. В отличие от трубопроводной арматуры, которая встраивается непосредственно между участками трубы через фланцы, щитовой затвор обычно устанавливается на стене сооружения либо внутри открытого канала.

Основу оборудования образуют рама и подвижный щит. Рама принимает рабочую нагрузку и удерживает остальные элементы конструкции в заданном положении. Щит перемещается вертикально по направляющим: при опускании он постепенно уменьшает проходное сечение, а в закрытом положении перекрывает поток. При подъеме щита канал снова открывается.

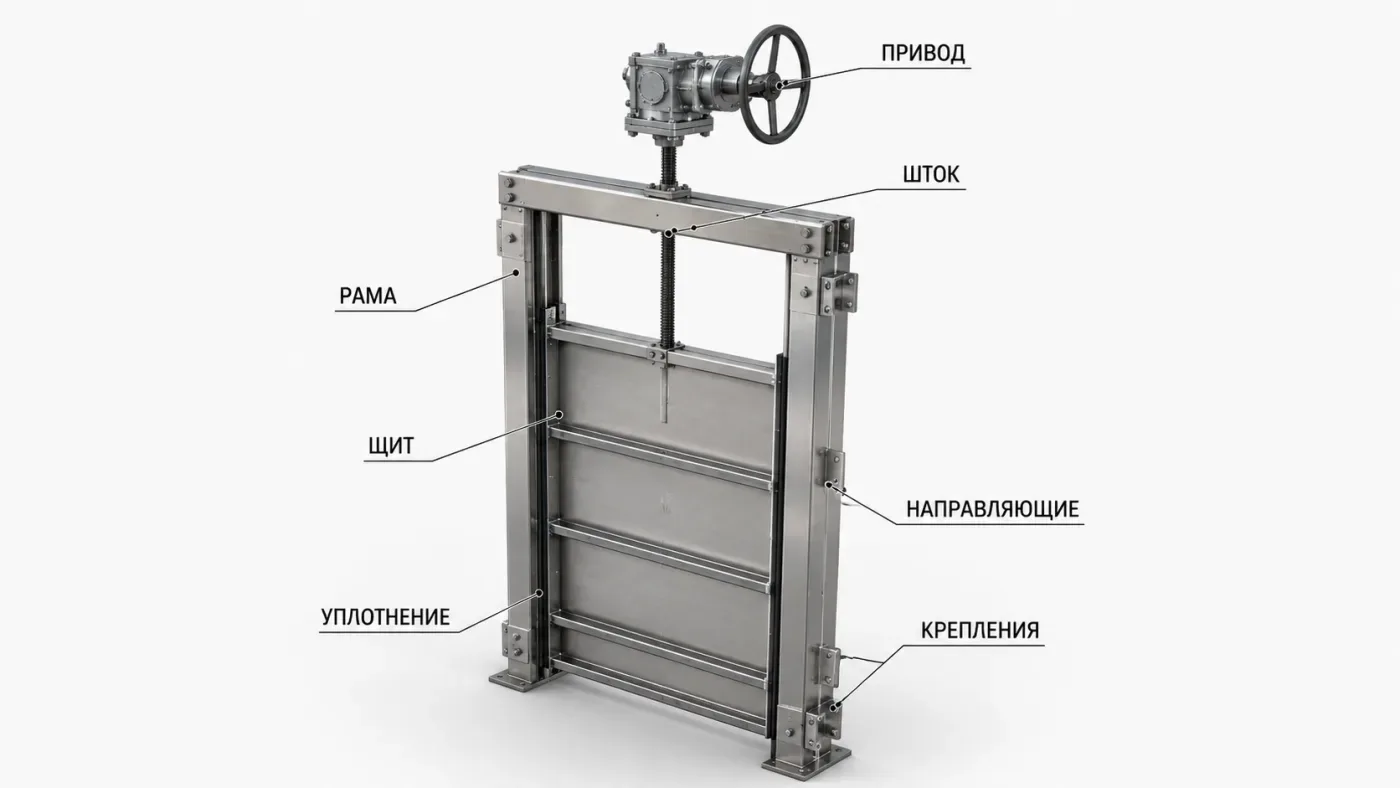

Основные элементы рамного затвора

Несмотря на внешнюю простоту, щитовой затвор представляет собой систему взаимосвязанных деталей. От точности их изготовления и сборки напрямую зависит герметичность, надежность и срок эксплуатации изделия.

• Рама — неподвижная несущая часть, которая крепится к строительной конструкции.
• Щит — плоский подвижный элемент, непосредственно выполняющий перекрытие потока жидкости.
• Направляющие — обеспечивают правильное движение щита и препятствуют его смещению под действием напора.
• Уплотнение — уменьшает протечки между подвижным щитом и рамой в закрытом положении.
• Шток — передает усилие от механизма управления к щиту.
• Приводной механизм — обеспечивает открытие и закрытие затвора.
• Анкерные крепления — фиксируют раму на бетонном основании или другой несущей поверхности.

Для изготовления несущих частей может применяться конструкционная сталь с защитным покрытием или нержавеющей стали различных марок. Выбор материала зависит от состава рабочей среды, расчетной нагрузки и условий эксплуатации. Для объектов, где оборудование постоянно контактирует с водой, осадками или химически активными стоками, особенно важна защита металлических поверхностей от коррозии.

Как перемещается щит

В простом исполнении затвор приводится в действие вручную. Оператор вращает штурвал, усилие передается через редуктор или непосредственно на винтовой шток, после чего щит начинает двигаться по направляющим. Такое решение удобно для небольших сооружений и участков каналов, где открытие выполняется относительно редко.

На крупных промышленных объектах щитовой затвор может комплектоваться электрическим приводом. В этом случае открытие и закрытие выполняются по команде системы управления. Автоматизация особенно полезна там, где требуется быстро изменить положение щита, оборудование находится в труднодоступном месте или несколько затворов должны работать как единая технологическая система.

Почему конструкцию называют рамной

Особенностью этого типа является наличие жесткой рамы, внутри которой перемещается щит. Она обеспечивает геометрию конструкции, воспринимает давление рабочей среды и создает опорную поверхность для направляющих и уплотнений. Именно поэтому рамный щитовой затвор хорошо подходит для прямоугольных проемов и каналов различных размеров.

При этом рамное исполнение — не единственный возможный вариант. В инженерных сооружениях также применяются шандорные, плоские, глубинные, поверхностные, накладные и лотковые затворы. Для круглых проходных сечений может применяться щитовой круглый затвор. Конкретная модель выбирается исходя из назначения объекта и проектных требований.

Таким образом, рамный затвор работает по понятному механическому принципу: жесткая рама удерживает устройство, а перемещающийся внутри нее щит регулирует или полностью останавливает движение среды. Простота этой схемы в сочетании с правильно рассчитанными деталями позволяет использовать щитовой затвор на очистных сооружениях, в канализации, распределительных камерах и других инженерных системах.

Конструкция рамного щитового затвора и основные элементы

Конструкция рамного щитового затвора рассчитана на то, чтобы воспринимать давление среды и сохранять работоспособность при многократных циклах открытия и закрытия. Щитовой затвор состоит из нескольких основных узлов, каждый из которых выполняет определенную функцию. При этом конкретное исполнение зависит от размера проема, напора, способа установки и требований проекта.

Рама и щит

Рама образует неподвижную основу, на которой размещаются направляющие, уплотнительные элементы и узлы крепления. Она должна сохранять геометрию под расчетной нагрузкой, поскольку даже небольшая деформация способна ухудшить движение щита и снизить герметичность.

Подвижный щит непосредственно выполняет функцию перекрытия потока. Чаще всего он имеет прямоугольную форму, соответствующую сечению канала или лотка. Для больших размеров полотно усиливают ребрами жесткости. Их расположение рассчитывается так, чтобы щитовой затвор выдерживал заданный напор без критического прогиба.

Направляющие и уплотнения

Во время работы щит должен двигаться по строго заданной траектории. Эту задачу выполняют направляющие, расположенные по сторонам рамы. Они удерживают полотно, ограничивают поперечные перемещения и помогают равномерно передавать нагрузку на несущие элементы.

За снижение протечек отвечает уплотнение. В зависимости от исполнения могут применяться резиновые или другие эластомерные уплотнители, устойчивые к конкретной рабочей среде. Особенно важен правильный подбор уплотнений, если щитовой затвор используется на объектах со сточными водами или в контакте с агрессивными жидкостями.

Шток и механизм перемещения

Чтобы открыть затвор, необходимо поднять щит, а для закрытия — опустить его до предусмотренного проектом положения. Усилие передается через шток, соединяющий полотно с приводным механизмом. Для ручного исполнения может использоваться штурвал, а при значительных нагрузках в состав механизма включают редуктор.

Если требуется автоматизация, затвор оснащается электрическим приводом. Такое исполнение позволяет включить оборудование в общую систему управления сооружением, контролировать крайние положения и выполнять операции без непосредственного присутствия оператора возле канала.

Из чего состоит типовой рамный затвор

Элемент	Назначение	На что влияет
Рама	Формирует несущую основу затвора	Жесткость и устойчивость конструкции
Щит	Перекрывает проходное сечение	Способность выдерживать давление среды
Направляющие	Задают траекторию движения щита	Плавность открытия и закрытия
Уплотнения	Ограничивают прохождение жидкости в закрытом положении	Герметичность затвора
Шток	Передает усилие на подвижный щит	Надежность механизма перемещения
Привод	Поднимает и опускает щит	Скорость и удобство управления
Крепления	Соединяют раму с основанием	Устойчивость оборудования после монтажа

» alt=»» loading=»lazy»>

Крепление к сооружению

Щитовой затвор должен быть надежно связан со строительной частью объекта. В зависимости от проекта применяются анкерные болты, закладные детали или другие монтажные решения. Рама может крепиться непосредственно к бетонной стене, устанавливаться в подготовленный проем либо интегрироваться в конструкцию канала.

Качество основания имеет большое значение. Неровности поверхности и ошибки при позиционировании рамы способны вызвать перекос, повышенное трение и неравномерное прилегание уплотнений. Поэтому при монтаже контролируют вертикальность, положение направляющих и соответствие фактических размеров проектной документации.

Надежность рамного щитового затвора определяется не одним массивным элементом, а согласованной работой всей конструкции. Жесткая рама воспринимает нагрузку, щит перекрывает поток, направляющие обеспечивают точное перемещение, а уплотнения сокращают протечки. Именно сочетание этих элементов позволяет применять щитовой затвор в каналах и сооружениях с различными режимами работы.

Принцип работы рамного щитового затвора

Принцип работы рамного щитового затвора основан на вертикальном перемещении щита относительно проходного сечения. Когда щит опущен, затвор перекрывает движение воды или другой жидкости. При подъеме полотна образуется свободное сечение, через которое возобновляется поток. Благодаря этому щитовой затвор можно использовать не только для полного перекрытия, но и, если это предусмотрено проектом, для изменения пропускной способности канала.

Механизм достаточно простой, однако на практике его работа зависит от нескольких факторов: давления среды, массы подвижной части, состояния направляющих, усилия привода и качества уплотнений. Поэтому щитовой затвор проектируют как единую систему, в которой параметры каждого узла соответствуют расчетным условиям эксплуатации.

Что происходит при открытии и закрытии

» alt=»» loading=»lazy»>

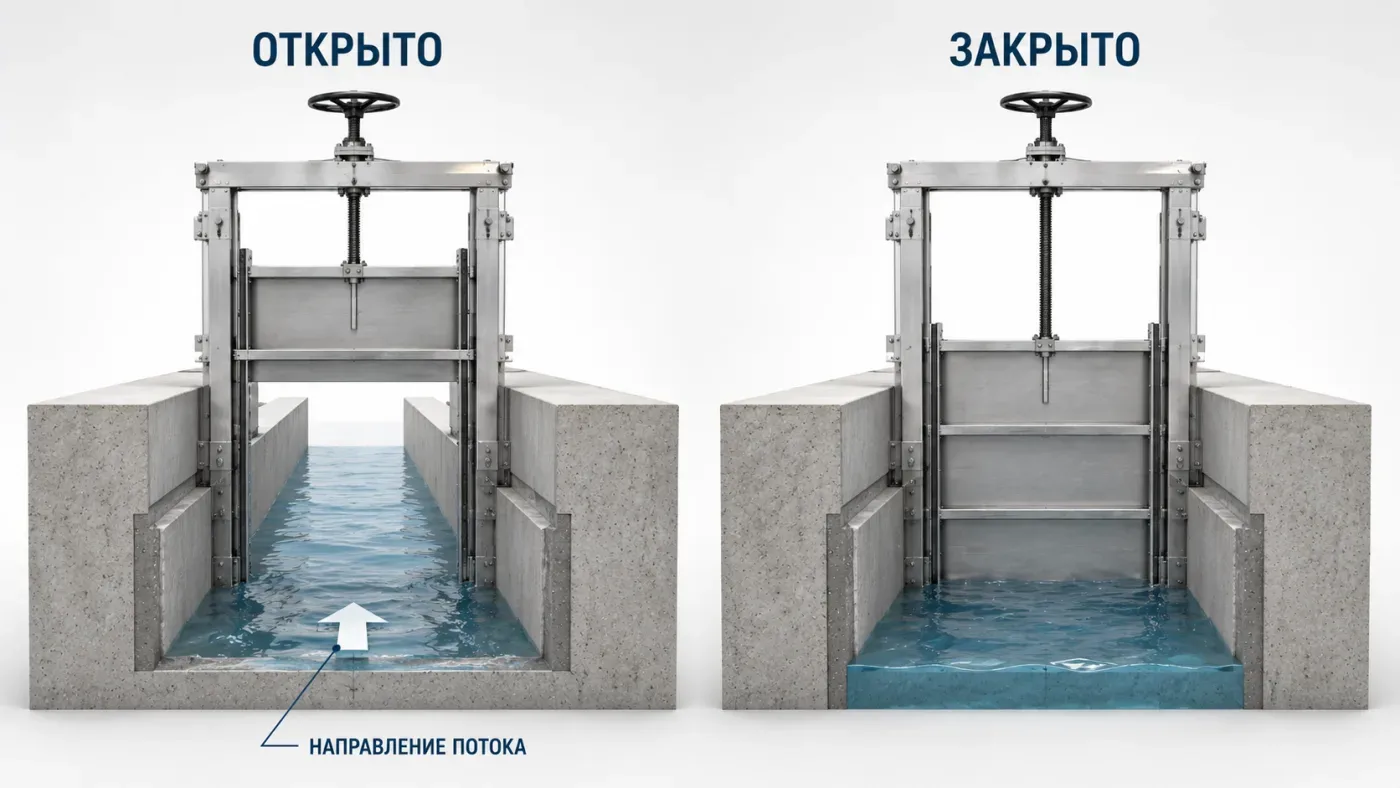

1. Привод создает усилие, необходимое для перемещения щита.
2. Через шток усилие передается на подвижное полотно.
3. Щит перемещается вверх или вниз внутри направляющих рамы.
4. При подъеме увеличивается открытое сечение и через затвор проходит жидкость.
5. При опускании проходное сечение постепенно уменьшается.
6. В конечном положении щит прижимается к уплотнительным поверхностям, обеспечивая предусмотренную конструкцией степень герметичности.

Таким образом, затвор щитовой действует по принципу механического изменения площади проходного сечения. В открытом положении затвор обеспечивает свободное прохождение среды, а в закрытом щит воспринимает давление и передает возникающую нагрузку на раму и строительные элементы сооружения.

Как регулируется положение щита

Способ управления зависит от размера оборудования, частоты срабатывания и требований объекта. Небольшой щитовой затвор может иметь ручной механизм. Вращая штурвал, оператор приводит в движение винтовой узел и постепенно изменяет положение полотна. Такое решение отличается простотой и подходит для каналов, где затвор используется периодически.

Для крупных сооружений или автоматизированных технологических линий применяется электрический привод. Он позволяет открывать и закрывать щитовой затвор по команде оператора или системы автоматики. Дополнительно могут использоваться датчики положения и концевые выключатели, которые помогают определить, полностью открыт или закрыт затвор.

Как поток воздействует на затвор

В закрытом положении давление жидкости действует непосредственно на поверхность щита. Чем больше высота столба воды и площадь перекрываемого проема, тем выше нагрузка на конструкцию. Щит передает усилие на направляющие и раму, а далее — через крепления на бетонное основание сооружения.

Поэтому для больших каналов недостаточно просто увеличить размер стандартной модели. Необходимо учитывать расчетный напор, направление давления и возможные эксплуатационные нагрузки. На основании этих данных определяются толщина полотна, количество и расположение ребер жесткости, параметры рамы и характеристики привода.

Полное и частичное перекрытие

Основная задача оборудования — надежное перекрытие потока жидкости. Однако в некоторых системах допускается работа щита в промежуточном положении. В таком случае затвор может изменять количество проходящей через сечение воды и поддерживать требуемый технологический режим.

Возможность длительного использования в промежуточном положении должна быть предусмотрена производителем и проектной документацией. Поток, проходящий под частично поднятым щитом, способен создавать вибрации и дополнительные гидродинамические нагрузки. По этой причине обычный запорный щитовой затвор не следует автоматически рассматривать как полноценное регулирующее устройство.

При правильном подборе и установке рамный щитовой затвор работает предсказуемо: привод перемещает щит, направляющие сохраняют его положение, уплотнения ограничивают протечки, а рама воспринимает возникающие нагрузки. Такая схема делает конструкцию практичным решением для перекрытия каналов, лотков и технологических проемов на инженерных объектах.

Где применяются рамные щитовые затворы

Рамный щитовой затвор применяется на объектах, где требуется полностью перекрывать поток воды, стоков или другой жидкой среды в открытом канале, лотке либо технологическом проеме. Такая конструкция особенно удобна там, где использование обычной трубопроводной арматуры невозможно или нецелесообразно. Щитовой затвор может устанавливаться непосредственно на стене сооружения, в прямоугольном проеме или внутри системы каналов.

Область применения определяется не только назначением объекта. При подборе учитывают размеры проходного сечения, максимальный уровень жидкости, направление напора, химический состав среды, частоту открытия и закрытия. Поэтому щитовой затвор для небольшого лотка и затвор для крупного промышленного канала могут заметно различаться по конструкции и характеристикам.

Очистные сооружения и канализация

» alt=»» loading=»lazy»>

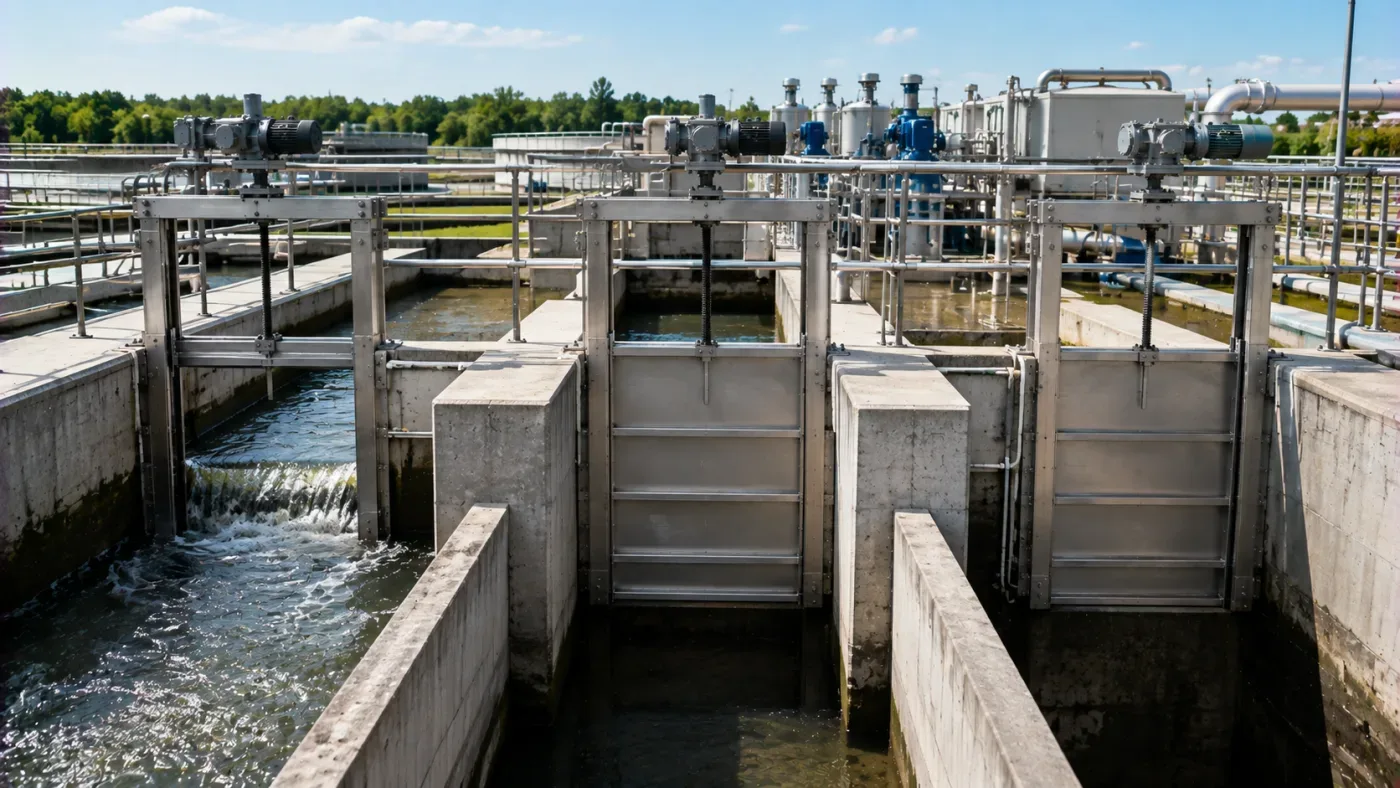

Одна из наиболее распространенных областей применения — очистные сооружения и канализационные системы. Здесь щитовой затвор помогает разделять отдельные технологические участки, отключать камеры и изменять направление движения сточных вод. Это необходимо при плановом обслуживании, ремонте оборудования или изменении режима работы объекта.

Рамные затворы могут устанавливаться перед технологическими емкостями, на входе и выходе распределительных камер, в каналах между отдельными этапами очистки. При контакте со сточными водами материал затвора и уплотнений выбирают с учетом состава среды и вероятности коррозии.

Насосные станции

На насосных станциях щитовой затвор используется для изоляции отдельных участков сооружения. Например, перед обслуживанием насосов или проведением работ в камере может потребоваться остановить поступление жидкости. Закрытый затвор позволяет отделить нужную зону от остальной части системы и создать условия для выполнения ремонтных работ.

Для таких объектов особенно важны надежность механизма и возможность быстрого управления. Если щит имеет большой размер или испытывает значительную нагрузку, вместо ручного механизма может применяться щитовой затвор с электрическим приводом.

Промышленные и производственные объекты

На промышленных площадках рамный затвор применяется в технологических каналах, системах водоподготовки, оборотного водоснабжения и отвода производственных стоков. Щитовой механизм позволяет отключать отдельные линии и резервуары без остановки всего комплекса, если такая схема предусмотрена проектом.

При работе с агрессивными средами особое внимание уделяют материалам. Нержавеющая сталь и химически стойкие уплотнения помогают увеличить срок службы оборудования. Для менее агрессивных условий может применяться стальной затвор с подходящим защитным покрытием.

Гидротехнические сооружения

Щитовой затвор востребован и на гидротехнических объектах: в водосбросных и водопропускных сооружениях, технических каналах, резервуарах и других системах управления водой. В зависимости от расположения оборудования применяются поверхностные и глубинные исполнения.

На таких объектах нагрузка на щит может быть значительной, поэтому затвор рассчитывают с учетом фактического уровня воды и максимального перепада давления. Для больших сечений конструкция рамы и полотна дополнительно усиливается, а параметры механизма подъема выбираются по требуемому усилию.

Типичные места установки

• открытые каналы и технологические лотки;
• очистные сооружения и системы канализации;
• канализационные и промышленные насосные станции;
• распределительные и приемные камеры;
• резервуары и технологические емкости;
• системы водоподготовки и водоотведения;
• гидротехнические сооружения;
• производственные системы транспортировки технической воды и стоков.

Важно учитывать, что щитовой затвор не является универсальным изделием для любого проема. Место установки определяет требования к размерам, материалу, герметичности, способу крепления и приводу. Например, для перекрытия небольшого открытого лотка может быть достаточно простой ручной модели, тогда как для глубокого канала с большим напором потребуется усиленный затвор с соответствующим приводным механизмом.

Таким образом, рамный щитовой затвор применяется прежде всего там, где необходимо надежно управлять движением жидкости через открытые или конструктивно ограниченные сечения. Возможность подобрать размеры и исполнение под конкретный объект делает такие затворы востребованными как в коммунальной инфраструктуре, так и на крупных промышленных и гидротехнических сооружениях.

Виды и типоразмеры рамных щитовых затворов

Рамные щитовые затворы различаются по месту установки, форме перекрываемого проема, направлению действующего напора и способу управления. Единого размера для всех объектов не существует: щитовой затвор подбирают под фактическое сечение канала или лотка и расчетные условия эксплуатации. Для типовых сооружений можно использовать серийные решения, а для нестандартных проемов затвор изготавливается по индивидуальным размерам.

Основные виды по месту установки

По расположению относительно рабочей среды щитовой затвор может иметь поверхностное или глубинное исполнение. Разница между ними связана прежде всего с уровнем воды и нагрузкой, которую должна воспринимать конструкция.

• Поверхностный затвор применяется в открытых каналах и лотках, где верхняя часть конструкции находится выше максимального уровня жидкости.
• Глубинный затвор устанавливается на проем, расположенный ниже уровня воды. В таком случае при расчете особенно важно учитывать гидростатическое давление на щит.
• Накладной затвор монтируется на подготовленную поверхность стены вокруг перекрываемого отверстия.
• Лотковый затвор устанавливается непосредственно в канале или лотке и перекрывает его проходное сечение.

Отдельную группу составляют шиберные и шандорные решения. Щитовой затвор шандорный отличается от рамного механизированного исполнения принципом перекрытия: для остановки потока используются съемные элементы — шандоры. Такой вариант удобен, например, для периодической изоляции участков сооружения, где постоянное оперативное управление не требуется.

Форма проходного сечения

Наиболее распространен щитовой затвор для прямоугольных и квадратных проемов. Такая форма характерна для открытых каналов, камер и технологических лотков. Ширина и высота щита при этом определяются размерами перекрываемого сечения и особенностями монтажа.

Для круглых отверстий применяется щитовой круглый затвор. Его используют там, где канал переходит в трубопровод или где проход через стену имеет круглую форму. В некоторых инженерных системах вместо рамного оборудования могут применяться задвижки, клапаны, краны или другая запорная арматура, если этого требует схема объекта.

Типоразмеры: какие параметры имеют значение

При обозначении типоразмера в первую очередь учитывают ширину и высоту перекрываемого проема. Однако этих двух значений недостаточно для корректного подбора. Щитовой затвор одинакового размера может иметь разную толщину щита, конструкцию рамы и мощность привода в зависимости от напора и условий работы.

Параметр	Что определяет	Почему важен
Ширина проема	Горизонтальный размер перекрываемого сечения	Определяет основные габариты рамы и щита
Высота проема	Вертикальный размер канала или отверстия	Влияет на размер полотна и ход механизма
Максимальный уровень жидкости	Расчетную высоту столба среды	Влияет на нагрузку и прочность конструкции
Направление напора	Сторону воздействия среды на щит	Учитывается при расчете рамы и уплотнений
Способ управления	Тип механизма перемещения	Определяет комплектацию и удобство эксплуатации

Ручное и автоматизированное исполнение

Небольшой рамный затвор может оснащаться ручным приводом. Оператор вращает штурвал, после чего шток перемещает щит в требуемое положение. Для снижения необходимого усилия в механизм может включаться редуктор.

Если размеры и нагрузка увеличиваются либо затвор должен часто срабатывать, применяется электрический привод. Такое оборудование удобно для автоматизированных очистных сооружений и насосных станций, где несколько затворов объединены общей системой управления. Конкретные характеристики привода определяются расчетом.

Стандартный или нестандартный размер

При проектировании нового объекта размеры проемов нередко согласовываются с типовой серией оборудования. Однако на реконструируемых сооружениях геометрия каналов может отличаться от стандартной. В этом случае производитель может изготовить щитовой затвор по чертежам или исходным данным проекта.

Индивидуальное исполнение позволяет учитывать не только ширину и высоту, но и расположение отверстий, способ крепления, толщину стены, направление потока, доступное пространство для монтажа и другие особенности объекта. Перед запуском в производство специалисты выполняют расчет и подготавливают техническое описание или документацию с основными параметрами изделия.

Поэтому выбор типоразмера начинается не с поиска затвора с ближайшими габаритами, а с анализа самого сооружения. Точно определенные размеры проема, максимальный напор и рабочая среда позволяют подобрать щитовой затвор, который соответствует реальной нагрузке и не требует переделки строительной части при установке.

Материалы изготовления и защита от коррозии

Материал рамного щитового затвора выбирают с учетом рабочей среды, расчетного срока службы и условий эксплуатации. Щитовой затвор постоянно или периодически контактирует с водой, влажным воздухом, осадками и сточными жидкостями, поэтому защита металлических деталей от коррозии напрямую влияет на надежность оборудования. Для одних объектов достаточно углеродистой стали с защитным покрытием, для других требуется исполнение из нержавеющей стали.

Углеродистая сталь

Углеродистая сталь применяется при изготовлении рамы, щита и других несущих элементов. Из стального листа можно получить жесткую сварную конструкцию, рассчитанную на значительную нагрузку. Такой щитовой затвор подходит для технической воды и других сред, если правильно выбрана система антикоррозионной защиты.

Без покрытия обычная сталь во влажной среде постепенно корродирует. Поэтому после изготовления поверхности очищают и наносят защитные составы. Конкретная технология определяется требованиями проекта: учитываются влажность, температура, продолжительность контакта с жидкостью и химическая активность среды.

Нержавеющая сталь

Щитовой затвор из нержавеющей стали выбирают для объектов, где предъявляются повышенные требования к коррозионной стойкости. Такое исполнение востребовано на очистных сооружениях, насосных станциях, в канализации и на промышленных площадках, где конструкция контактирует со сточными водами или другими потенциально агрессивными средами.

При этом само обозначение «нержавеющая сталь» не определяет свойства готового изделия полностью. Существуют различные марки стали, и их стойкость к конкретной среде отличается. Поэтому материал необходимо выбирать по химическому составу жидкости и фактическим условиям работы, а не только по общему требованию устойчивости к коррозии.

Какие материалы применяются в разных элементах

Элемент затвора	Возможное исполнение	Основное требование
Рама	Углеродистая или нержавеющая сталь	Жесткость и устойчивость к коррозии
Щит	Стальной лист с покрытием или нержавеющая сталь	Прочность под действием напора
Направляющие	Коррозионностойкая сталь или комбинированное исполнение	Стабильное перемещение щита
Шток	Нержавеющая или защищенная сталь	Стойкость к влаге и механической нагрузке
Уплотнения	Резиновые и другие эластомерные материалы	Совместимость с рабочей средой
Болты и крепления	Оцинкованная или нержавеющая сталь	Сохранение прочности соединения

Защитные покрытия

Для затвора из углеродистой стали защитное покрытие создает барьер между металлом и окружающей средой. На практике могут применяться грунтовочные и лакокрасочные системы, эпоксидные составы и другие промышленные покрытия. Их выбирают в соответствии с категорией коррозионной нагрузки и требованиями проектной документации.

Особое внимание уделяют сварным швам, кромкам, местам крепления и другим зонам, где защитный слой может испытывать повышенную нагрузку. Повреждение покрытия во время доставки или монтажа желательно устранять до ввода оборудования в эксплуатацию, используя совместимую ремонтную систему.

Почему важно учитывать рабочую среду

Одинаковый щитовой затвор может эксплуатироваться совершенно по-разному в зависимости от состава жидкости. Чистая техническая вода, морская вода и промышленные стоки создают различную коррозионную нагрузку. Дополнительное влияние оказывают температура, содержание солей, кислотность, наличие химических реагентов и продолжительность контакта металлических поверхностей со средой.

Поэтому избыточное требование «изготовить все из нержавейки» не всегда является наиболее рациональным решением, как и попытка использовать окрашенную углеродистую сталь в любых условиях. Правильный выбор должен учитывать необходимый срок службы, особенности объекта и затраты на последующее обслуживание.

Защита должна сохраняться в течение эксплуатации

Коррозионная стойкость зависит не только от первоначального качества изготовления. Во время технического обслуживания необходимо контролировать состояние покрытия, сварных соединений, крепежа, штока и участков постоянного контакта с водой. Обнаруженные повреждения защитного слоя следует своевременно восстанавливать, не дожидаясь интенсивного разрушения металла.

В результате грамотно выбранный материал и подходящая антикоррозионная защита помогают щитовому затвору сохранять прочность и работоспособность в течение расчетного срока. Для обычных условий может быть достаточно качественно защищенной стали, а для агрессивных сред рациональным решением становится щитовой затвор из подходящей марки нержавеющей стали.

Как выбрать рамный щитовой затвор

Выбор рамного щитового затвора начинается с параметров сооружения, а не с конкретной модели из каталога. Необходимо определить размер перекрываемого проема, максимальный уровень жидкости, направление напора и характеристики рабочей среды. После этого можно выбирать материал, способ установки и механизм управления. Такой подход позволяет получить щитовой затвор, рассчитанный именно на условия конкретного объекта.

Особенно внимательно исходные данные собирают при реконструкции существующих сооружений. Фактические размеры старых каналов и камер могут отличаться от проектных, поэтому перед изготовлением оборудования желательно выполнить точные замеры. Если проем нестандартный, затвор может производиться индивидуально по чертежам.

Размер и форма перекрываемого проема

В первую очередь определяют ширину и высоту канала или лотка. Для накладного исполнения дополнительно нужны размеры поверхности, на которую будет крепиться рама. Если щитовой затвор устанавливается в существующий проем, учитывают доступное пространство для креплений, привода и полного хода штока.

Значение имеет и форма сечения. Для большинства открытых прямоугольных каналов применяется рамный затвор соответствующей геометрии. Если необходимо перекрыть круглое отверстие, выбирается другое исполнение щита и рамы. Подбирать ближайший типовой размер без проверки фактической геометрии объекта не рекомендуется.

Напор и направление давления

Чем выше уровень воды перед закрытым щитом, тем большую нагрузку воспринимает щитовой затвор. Поэтому производителю необходимо сообщить не только размер отверстия, но и максимальный расчетный напор. На основании этих данных определяется жесткость щита, параметры рамы и необходимое усилие механизма.

Также важно указать, с какой стороны действует давление. Для некоторых конструкций возможна работа с прямым и обратным напором, однако такая возможность должна быть предусмотрена расчетом. Если уровень жидкости может изменяться с обеих сторон затвора, это необходимо учитывать еще на этапе подбора.

Рабочая среда и материал

Следующий критерий — жидкость, с которой будет контактировать оборудование. Для технической воды и неагрессивных условий эксплуатации может применяться щитовой затвор из углеродистой стали с защитным покрытием. Для сточных вод, морской воды или агрессивных промышленных сред требования к коррозионной стойкости повышаются.

При выборе учитывают не только материал рамы и щита, но и исполнение штока, крепежа и уплотнений. Резиновые элементы должны сохранять свойства при контакте с конкретной средой, иначе даже прочная металлическая конструкция не сможет обеспечить требуемую герметичность.

Как выбрать способ управления

Для затвора, который открывается несколько раз в год и имеет небольшие размеры, ручной механизм часто оказывается достаточным. Штурвал и редуктор позволяют обойтись без электрического оборудования и упростить обслуживание.

Электрический привод имеет смысл использовать при больших размерах щита, частых циклах работы, необходимости дистанционного управления или включении затвора в автоматизированную систему объекта. При этом привод подбирают по расчетному усилию, а не только по габаритам оборудования.

Исходный параметр	Что необходимо определить	На что влияет
Проем	Ширина, высота, форма	Размер щита и рамы
Уровень жидкости	Максимальный расчетный уровень	Нагрузка на затвор
Напор	Величина и направление	Прочность конструкции и исполнение уплотнений
Рабочая среда	Состав и агрессивность жидкости	Выбор стали, покрытия и уплотнений
Место установки	Стена, канал, лоток, камера	Способ монтажа и крепления
Управление	Ручное или автоматизированное	Выбор механизма и привода

Что передать производителю для точного подбора

Чтобы получить технически корректное предложение, желательно заранее подготовить основные исходные данные:

• размеры и форму перекрываемого сечения;
• максимальный и рабочий уровень жидкости;
• направление действующего напора;
• описание рабочей среды;
• место и предполагаемый способ монтажа;
• необходимую степень герметичности;
• требования к материалам и защитному покрытию;
• предпочтительный вариант управления;
• частоту предполагаемых циклов открытия и закрытия;
• чертежи сооружения или фотографии места установки, если они доступны.

Если исходных данных недостаточно, специалисты производителя могут запросить дополнительные размеры и сведения по объекту. Это нормальная часть подбора: надежное оборудование невозможно рассчитать только по ширине и высоте отверстия.

В итоге правильно выбранный щитовой затвор должен соответствовать сразу нескольким параметрам: геометрии сооружения, расчетному давлению, рабочей среде и требуемому режиму управления. Чем точнее исходные данные проекта, тем меньше риск переделок при монтаже и проблем во время дальнейшей эксплуатации.

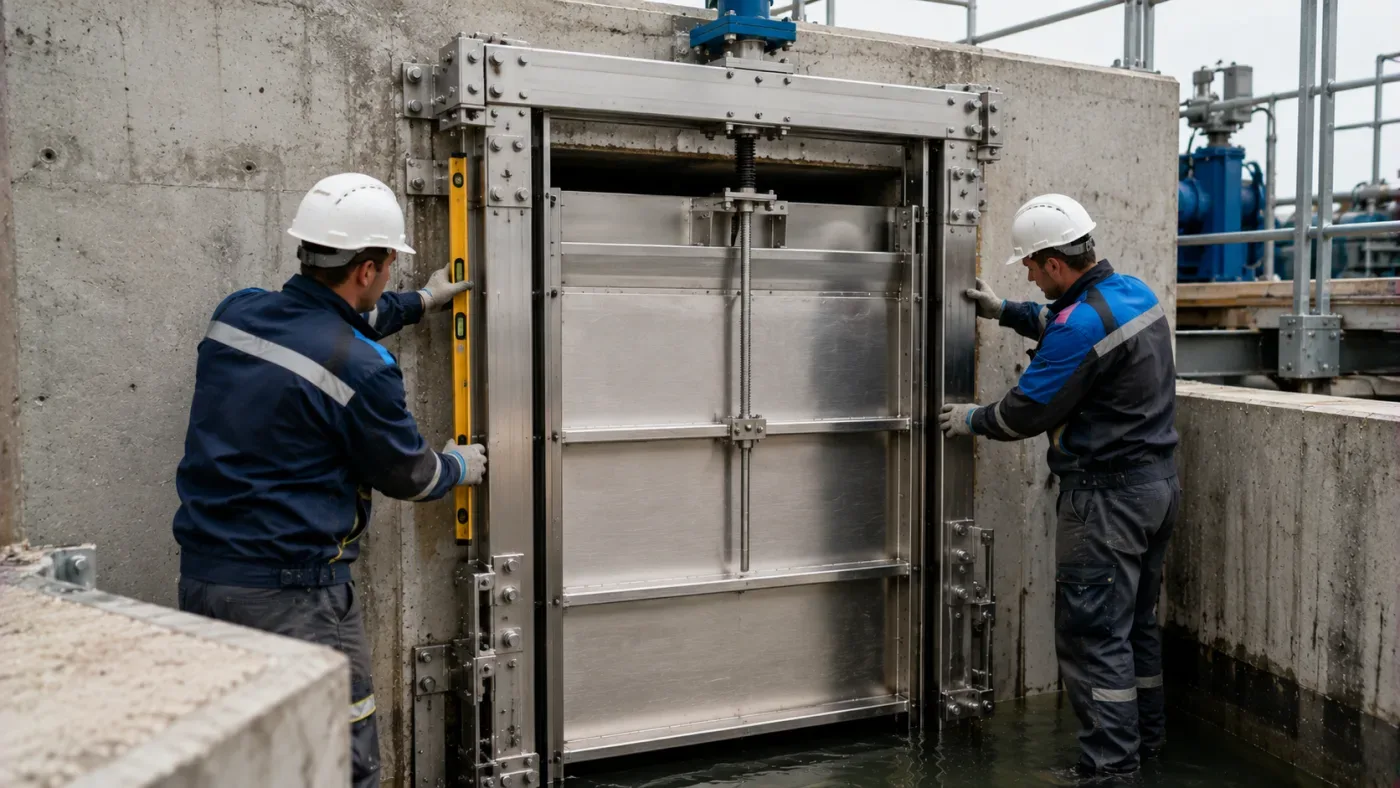

Монтаж и требования к установке рамного щитового затвора

Даже правильно рассчитанный рамный щитовой затвор не обеспечит проектные характеристики, если при установке допущены перекосы или ошибки крепления. От качества монтажа зависят свободное перемещение щита, равномерная работа уплотнений и герметичность закрытого проема. Поэтому перед началом работ проверяют строительную часть объекта, фактические размеры и соответствие оборудования проектной документации.

Способ монтажа определяется исполнением затвора. Рама может устанавливаться на стене вокруг проема, внутри канала или лотка, а также крепиться к заранее предусмотренным закладным деталям. Конкретная схема должна соответствовать документации производителя и проектным решениям объекта.

Подготовка места установки

До монтажа необходимо проверить геометрию проема и состояние основания. Поверхность в зоне примыкания рамы очищают от загрязнений, наплывов бетона и других дефектов, которые способны помешать точной установке. Отдельно контролируют наличие и расположение закладных элементов либо мест под анкерные крепления.

Особенно важно сопоставить фактическую ширину и высоту проема с размерами изготовленного затвора. На реконструируемых сооружениях строительные отклонения могут быть значительными, поэтому полагаться только на старые чертежи нежелательно.

Установка и выравнивание рамы

» alt=»» loading=»lazy»>

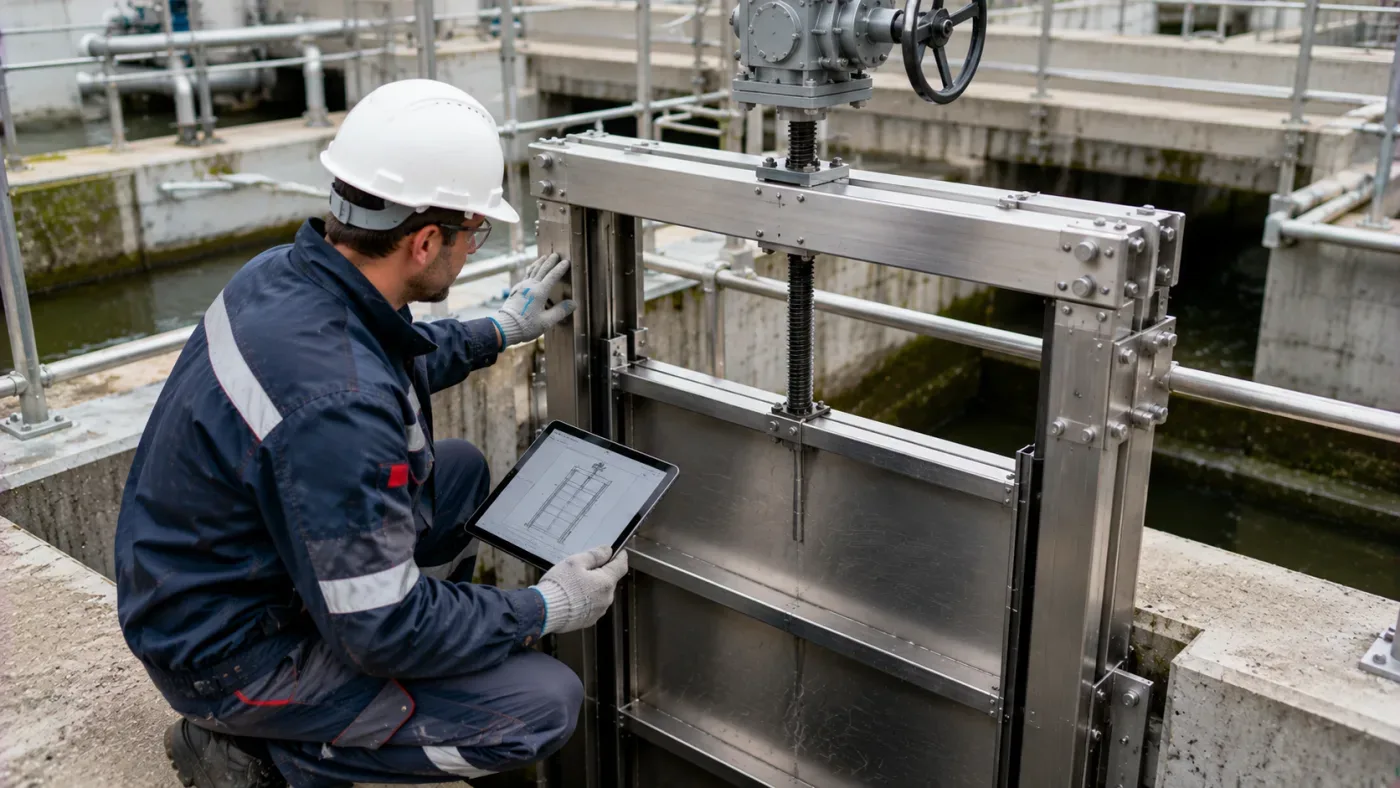

Рама является базовым элементом, относительно которого перемещается щит. Во время монтажа ее устанавливают в проектное положение и контролируют вертикальность, горизонтальность и отсутствие перекручивания. Если рама деформирована при затяжке крепежа, направляющие могут оказаться несоосными, что увеличит сопротивление при движении щита.

После предварительного позиционирования щитовой затвор фиксируют предусмотренным проектом способом. Для крепления к железобетонной стене могут применяться анкерные болты. В других случаях используются закладные детали или специально подготовленные монтажные элементы.

Герметизация примыкания

Между рамой и строительной поверхностью не должно оставаться неконтролируемых путей для прохождения воды. Технология герметизации зависит от конструкции оборудования и основания. Могут использоваться предусмотренные проектом герметизирующие материалы, растворы или заполнение монтажного пространства специальными составами.

При этом герметизация примыкания рамы и уплотнение подвижного щита выполняют разные задачи. Первая исключает протечки между затвором и строительной конструкцией, второе ограничивает прохождение жидкости непосредственно через закрываемое сечение.

Последовательность монтажных работ

1. Проверить комплектность затвора и отсутствие повреждений после доставки.
2. Сверить размеры оборудования с фактическими размерами проема.
3. Подготовить бетонное основание и места крепления.
4. Установить раму в проектное положение и выполнить точное выравнивание.
5. Зафиксировать конструкцию с помощью предусмотренных крепежных элементов.
6. Выполнить герметизацию зоны примыкания к строительной части.
7. Установить шток, привод и дополнительные элементы, если они поставлялись отдельно.
8. Проверить полный ход щита без недопустимых заеданий и перекосов.
9. Провести контрольное открытие и закрытие, а затем проверить работу затвора в эксплуатационных условиях.

Подключение привода

Если затвор имеет ручной механизм, после сборки проверяют работу штурвала, редуктора и штока на всем диапазоне перемещения. Усилие должно передаваться плавно, без резких изменений, которые могут указывать на перекос или механическое препятствие.

Для исполнения с электроприводом дополнительно выполняются электрические и пусконаладочные работы. Проверяются направление вращения, крайние положения, ограничение крутящего момента и взаимодействие с системой управления. Электрический привод не должен использоваться для преодоления механического заклинивания щита: сначала необходимо установить причину повышенного сопротивления.

Что проверить перед вводом в эксплуатацию

Проверка	Что контролируется
Положение рамы	Отсутствие перекоса и деформации после окончательного крепления
Движение щита	Свободный ход по направляющим на всей рабочей длине
Крепления	Надежность анкеров, болтов и соединений
Уплотнения	Правильное прилегание и отсутствие повреждений
Привод	Корректное открытие и закрытие затвора
Герметичность	Соответствие фактических протечек требованиям проекта

После заполнения канала водой щитовой затвор рекомендуется проверить под рабочей нагрузкой. Контролируют состояние соединений, примыкание рамы, работу уплотнений и способность механизма полностью открывать и закрывать проход. Для крупных промышленных сооружений результаты испытаний обычно фиксируются в предусмотренной проектом документации.

Качественный монтаж — это не просто надежное крепление рамы к бетону. Щитовой затвор должен быть точно выставлен, правильно соединен с приводом и проверен во всем диапазоне работы. Соблюдение этих требований снижает нагрузку на механизм, уменьшает износ направляющих и уплотнений и помогает сохранить расчетные характеристики оборудования в процессе эксплуатации.

Обслуживание, срок службы и надежность конструкции

Рамный щитовой затвор рассчитан на длительную эксплуатацию, однако его фактический срок службы зависит не только от прочности металла. На состояние оборудования влияют рабочая среда, количество циклов открытия и закрытия, качество монтажа, состояние уплотнений и своевременность технического обслуживания. Регулярный осмотр позволяет обнаружить износ до того, как он приведет к ухудшению герметичности или затрудненному перемещению щита.

Особенно внимательно обслуживают щитовой затвор на очистных сооружениях и объектах канализации. Сточные воды могут содержать твердые включения, песок и другие загрязнения, которые накапливаются возле направляющих и нижней части рамы. Если их своевременно не удалять, затвор может закрываться не полностью, а нагрузка на приводной механизм увеличится.

Что необходимо проверять при обслуживании

Периодичность осмотров определяется производителем, проектной документацией и фактическими условиями эксплуатации. При этом существует несколько узлов, состояние которых напрямую влияет на надежность всей конструкции:

• поверхность рамы и щита — на наличие коррозии, деформаций и механических повреждений;
• направляющие — на загрязнение, износ и свободное движение подвижного полотна;
• резиновые уплотнения — на трещины, потерю эластичности и повреждение рабочих поверхностей;
• шток и резьбовые элементы — на износ, загрязнение и соответствие требованиям по смазке;
• анкерные крепления и болты — на ослабление соединений;
• ручной или электрический привод — на плавность работы и отсутствие посторонних шумов;
• защитное покрытие — на сколы, отслоения и участки открытого металла.

» alt=»» loading=»lazy»>

Признаки, которые требуют внимания

О неисправности не всегда говорит полная остановка механизма. Часто проблема развивается постепенно. Например, щит начинает перемещаться с большим усилием, чем раньше, появляется неравномерное усилие на штурвале или увеличивается объем протечки в закрытом положении. Такие изменения желательно рассматривать как повод для осмотра, а не как нормальное старение оборудования.

Признак	Возможная причина	Что проверить
Щит движется с повышенным усилием	Загрязнение, перекос или износ направляющих	Раму, направляющие и положение щита
Увеличилась протечка	Износ или повреждение уплотнения	Состояние уплотнительных поверхностей
Щит не доходит до конечного положения	Посторонний предмет или неисправность механизма	Нижнюю часть канала, шток и привод
Появились очаги коррозии	Повреждение защитного слоя	Покрытие и состояние металла
Возникли вибрации или необычный шум	Износ соединений или повышенная нагрузка	Крепления, привод и подвижные детали

От чего зависит срок службы

Универсального срока эксплуатации для всех рамных затворов нет. Одинаковый щитовой затвор в чистой технической воде и в агрессивных промышленных стоках будет работать в разных условиях. На ресурс также влияют величина напора, частота срабатываний, температура среды и качество антикоррозионной защиты.

Большое значение имеет правильный первоначальный подбор. Если щит, рама или привод рассчитаны без учета реального давления, оборудование будет постоянно испытывать повышенную нагрузку. И наоборот, корректный расчет позволяет распределить усилия между элементами конструкции и избежать преждевременного износа.

Когда требуется ремонт

Не каждое отклонение требует замены всего изделия. В зависимости от состояния возможны очистка и регулировка механизма, восстановление защитного покрытия, замена уплотнений, ремонт привода или отдельных соединений. Возможность восстановления конкретного узла оценивают после осмотра оборудования.

Если затвор оснащен электроприводом, обслуживание электрической части выполняют в соответствии с документацией на привод. Не следует увеличивать крутящий момент только для того, чтобы заставить заклинивший щит двигаться: избыточное усилие способно повредить шток, редуктор или другие элементы механизма.

Что обеспечивает надежность рамного затвора

Надежность формируется еще на стадии проектирования. Точный расчет нагрузки, подходящая марка стали, достаточная жесткость щита, правильно подобранные уплотнения и качественные сварные соединения создают основу для стабильной работы. Не менее важны точность изготовления и соблюдение технологии установки на объекте.

В процессе эксплуатации эту надежность поддерживает регулярное обслуживание. Если направляющие остаются чистыми, уплотнение сохраняет рабочие свойства, крепления не ослаблены, а защитная изоляция металла не повреждена, щитовой затвор способен длительное время выполнять свою основную функцию — надежное перекрытие потока в каналах и технологических сооружениях.

FAQ — частые вопросы о рамных щитовых затворах

Для чего предназначен рамный щитовой затвор?

Рамный щитовой затвор предназначен для полного перекрытия потока воды, сточных или технологических жидкостей в каналах, лотках и проемах инженерных сооружений. В отдельных системах щитовой затвор может использоваться и для изменения проходного сечения, если такой режим предусмотрен конструкцией и проектом.

Где устанавливают щитовые затворы?

Щитовой затвор устанавливают на очистных сооружениях, насосных станциях, объектах канализации, в распределительных камерах, резервуарах, открытых каналах и технологических лотках. Конкретный тип затвора выбирают с учетом места установки, размеров проема, рабочей среды и действующего напора.

Чем рамный щитовой затвор отличается от обычной задвижки?

Задвижка относится преимущественно к трубопроводной запорной арматуре и устанавливается непосредственно в трубопровод. Рамный щитовой затвор обычно перекрывает открытый канал, лоток или проем в стене сооружения. Его основными элементами являются рама, подвижный щит, направляющие, уплотнения, шток и механизм управления.

Из какой стали изготавливают рамные затворы?

Для производства может применяться углеродистая сталь с антикоррозионным покрытием или нержавеющая сталь. Выбор зависит от условий эксплуатации. Для технической воды может быть достаточно защищенной углеродистой стали, тогда как для сточных вод и агрессивных сред часто требуется более коррозионностойкое исполнение.

Можно ли изготовить щитовой затвор нестандартного размера?

Да. Если типовой затвор не соответствует геометрии существующего сооружения, возможно индивидуальное изготовление по размерам проема и проектным данным. При расчете учитываются ширина и высота сечения, максимальный напор, материал, способ крепления и необходимый вариант привода.

Какой привод лучше выбрать — ручной или электрический?

Ручной привод подходит для сравнительно небольших затворов и объектов, где операции открытия и закрытия выполняются редко. Электрический привод целесообразен при больших нагрузках, частом использовании оборудования или необходимости дистанционного и автоматического управления. Окончательный выбор выполняется с учетом расчетного усилия.

Насколько герметично рамный затвор перекрывает поток?

Герметичность зависит от конструкции затвора, состояния уплотнений, точности изготовления и качества монтажа. Требуемый допустимый уровень протечки должен задаваться проектом или техническими требованиями. Правильно установленный щитовой затвор обеспечивает предусмотренную для конкретного исполнения степень герметичности.

Что необходимо знать перед заказом щитового затвора?

Для подбора желательно предоставить размеры и форму проема, максимальный уровень жидкости, направление напора, характеристики рабочей среды, место установки и требуемый способ управления. Также полезны чертежи, фотографии и проектная документация объекта. Чем точнее исходные данные, тем точнее можно подобрать или изготовить затвор.

Заключение

Рамный щитовой затвор — надежное решение для перекрытия потока жидкости в каналах, лотках и проемах инженерных сооружений. Простая механическая схема объединяет жесткую раму, подвижный щит, направляющие, уплотнения и привод, а конкретное исполнение оборудования адаптируется под параметры объекта.

Надежность затвора зависит сразу от нескольких факторов. Важно правильно определить размеры проема и расчетный напор, подобрать материал с учетом рабочей среды, предусмотреть подходящий способ управления и выполнить монтаж без перекосов рамы. Для длительной эксплуатации также требуется периодический контроль уплотнений, направляющих, креплений, привода и антикоррозионной защиты.

Поэтому выбирать щитовой затвор только по ширине и высоте канала не стоит. Необходимо учитывать условия работы всей системы. Грамотный расчет и точное изготовление позволяют получить рамный затвор, который надежно перекрывает поток, выдерживает предусмотренные нагрузки и сохраняет работоспособность в течение расчетного срока службы.

МАРКЕР СТАТЬИ — щитовой затвор чертеж
